Система осмотра кромки пластин и анализа снятия краевого валика HSEB THOR

Германия
  • картинка

Высокопроизводительная автоматизированная система для осмотра кромки пластин и анализа снятия краевого валика (EBR-метрология). Полный осмотр всех пяти краевых зон. Наименьшая стоимость обслуживания в индустрии позволяет осуществлять наблюдение за всеми этапами производства

Производитель: HSEB
Страна производитель: Германия

Основные возможности:

  • Возможно использование как отдельно, так и в качестве модуля ODIN, WOTAN или AXIOSPECT‎
  • Легкий в интеграции модуль
  • Поиск дефектов на поверхности, углах и вершинах (пыль, следы от неосторожного обращения, сколы, ‎расслоения, etc.)‎
  • Система инспекции и метрологии кромки пластин с высокой производительностью
  • Точность обнаружения дефектов до 10 мкм при 150 пластин/час
  • Инспекция граней по пяти зонам: плоские и структурированные грани
  • Параллельная многоканальная метрология EBR/WEE – анализ снятия краевого валика
  • Наименьшая в индустрии стоимость обслуживания среди подобных систем
  • Технологии отображения дефектов HSEB IP для качественного отбора продуктов
  • Функция сортировки и манипуляторы для толстых/тонких пластин
Подойдет ли эта установка для моей технологии?Консультация эксперта
Расширенные возможности измерений
  • Анализ снятия краевого валика: многопоточные EBR-измерения
  • Поиск дефектов и измерения производятся как на пустых, так и на напечатанных участках‎
  • Контроль снятия краевого валика экспонированием (WEE-мониторинг)

Выявление дефектов, сколов и трещин на краях пластин

Выявление дефектов, сколов и трещин на краях пластин.png

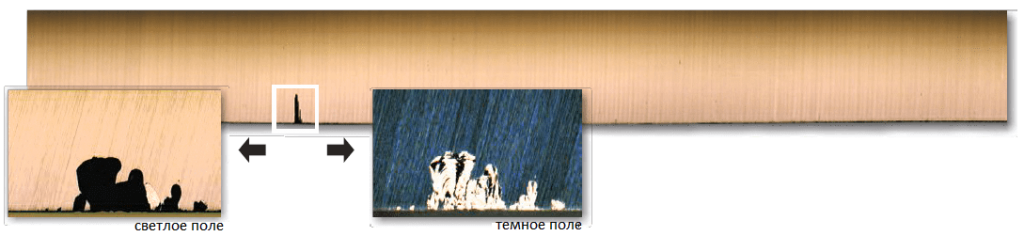

Изображение сверху показывает всю поверхность грани пластины со сжатием 1:10 в горизонтальном (угловом) направлении.

Изображения ниже показывают детали дефектов в светлом.

Метрология EBR


Метрология EBR.png
  МЕТРОЛОГИЯ EBR. HSEB THOR1.jpg
  МЕТРОЛОГИЯ EBR. HSEB THOR2.jpg

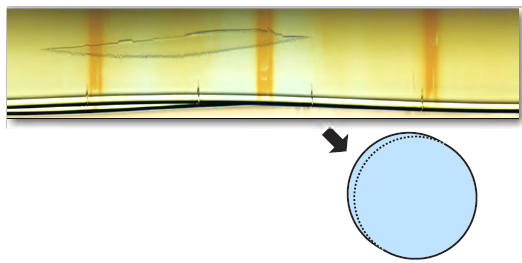

Метрология EBR может выявлять несколько граней сопротивления одновременно. Результаты измерений используются для мониторинга и подгонки производственных инструментов.

Метрология медного покрытия


МЕТРОЛОГИЯ МЕДНОГО ПОКРЫТИЯ.jpg
  МЕТРОЛОГИЯ МЕДНОГО ПОКРЫТИЯ. HSEB THOR.jpg
излишний эксцентриситет   после коррекции

HSEB THOR.jpg
Сканирование граней выявляет недопустимые значения эксцентриситета, что сразу же отображается в результатах измерений и позволяет выполнить коррекцию.

Сварка/3D-Компоновка


С помощью метрологии системы THOR пластины, сваренные с отклонением от концентрической формы, легко выявляются и отбраковываются.

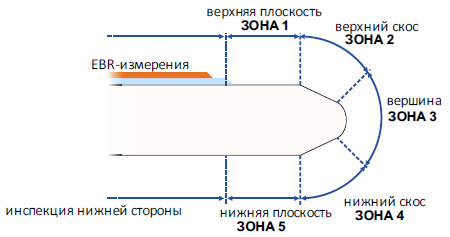

Инспекция всех зон


ИНСПЕКЦИЯ ВСЕХ ЗОН.png
