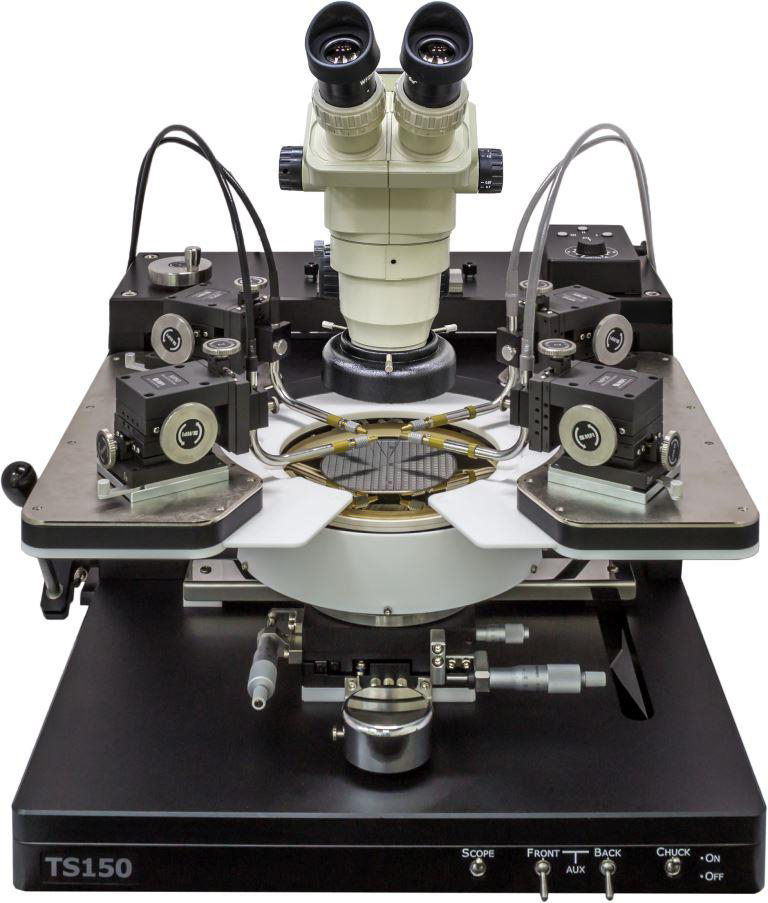

Ручная зондовая станция MPI TS150HP

Ручные зондовые станции для выполнения измерений высокой мощности компании MPI
Станции для устройств высокой мощности компании MPI предназначены для тестирования устройств высокой мощности на полупроводниковой пластине. Зондовые станции TS150-HP и TS200-HP компании MPI обеспечивают реализацию технического решения для измерений на пластине с расстоянием до 150 мм и 200 мм. Они позволяют успешно выполнять измерения низкого контактного сопротивления мощных полупроводниковых устройств в широком температурном диапазоне.

Производитель: MPI Corporation
Страна-производитель: Тайвань

Подойдет ли эта установка для моей технологии?Консультация эксперта

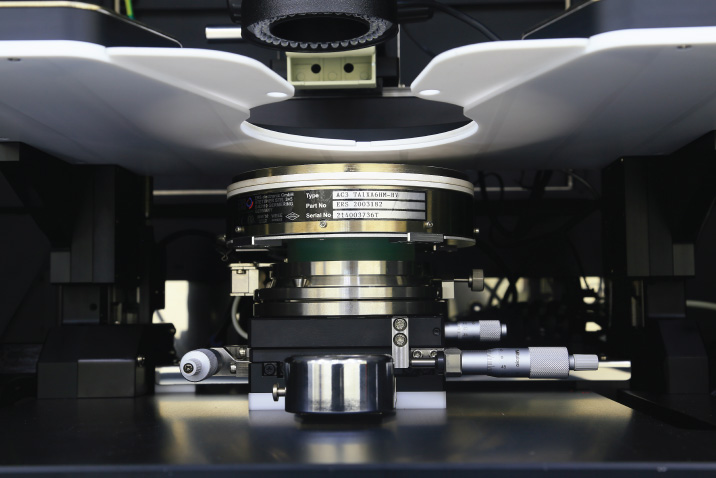

Платформа на пневматических подшипниках
Конструкция платформы станции на пневматических подшипниках с простым управлением держателя одной рукой обеспечивает удобство управления для своевременной навигации по поверхности пластины и ее быстрой загрузки без ухудшения  параметров прецизионного позиционирования.
В  состав конструкции входит дополнительный  микрометрический винт для движения по осям XY и углу с шагом 25x25 мм.

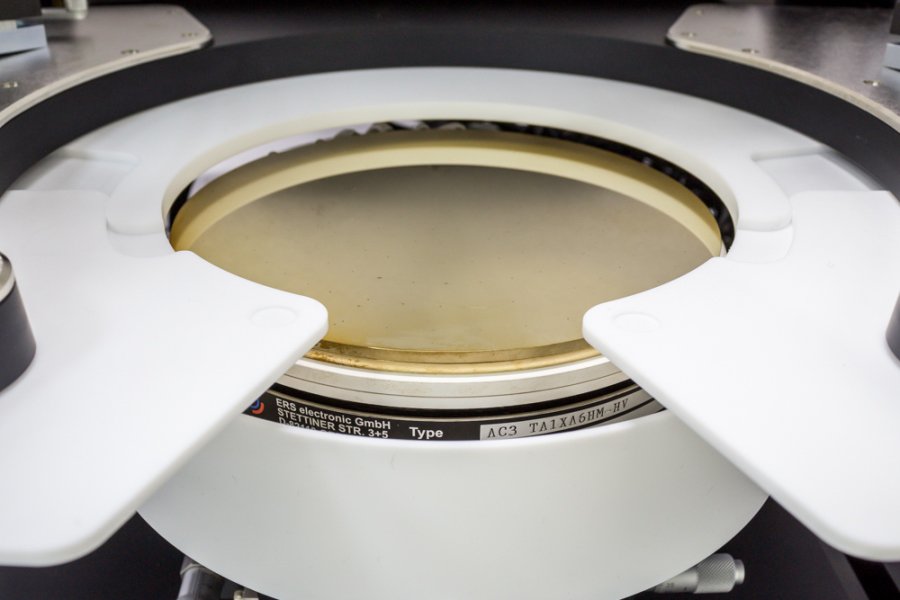

 02_HP-Manual_10kV-coaxial-or-3kV-triaxial-ambient-Chucks-1.jpg     Коаксиальные держатели пластин 10 кВ и триаксиальные держатели пластин 3 кВ
Компания MPI предлагает коаксиальные 10 кВ держатели и триаксиальные 3 кВ держатели с температурным откликом, а также различные термические держатели, удовлетворяющие требования, как к бюджету, так и к измерениям, для выполнения измерений в температурном диапазоне до 300 °C. Блок управления температурой с сенсорным дисплеем предназначен для установки на самом зонде для обеспечения быстрого и удобного управления.

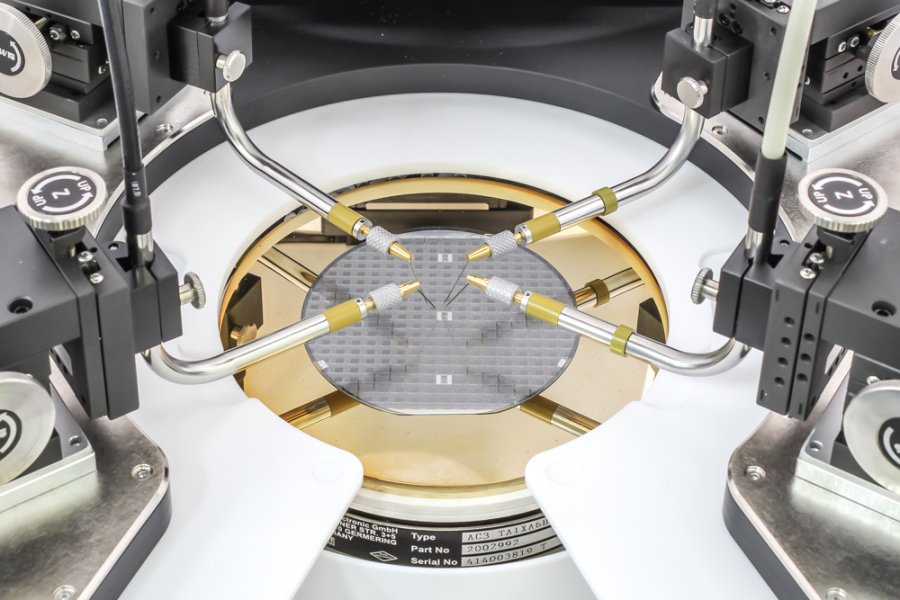

 03_HP-Manual_HVHC-probes.jpg     Зонды высокого напряжения / сильного тока (HV/HC)
Технические решения для выполнения измерений устройств высокой мощности состоят в использовании специализированных зондов высокого напряжения и сильного тока, в которых применяются разработанные компанией MPI многоконтактные наконечники для уменьшения контактного сопротивления. Зонды высокого напряжения MPI обеспечивают измерения с низким током утечки во время проведения электрических испытаний с триаксиальными 3 кВ или 5 и 10 кВ коаксиальными держателями.
 04_HP-Manual_Safe-and-Accurate_DB110-1.png     Безопасность и точность

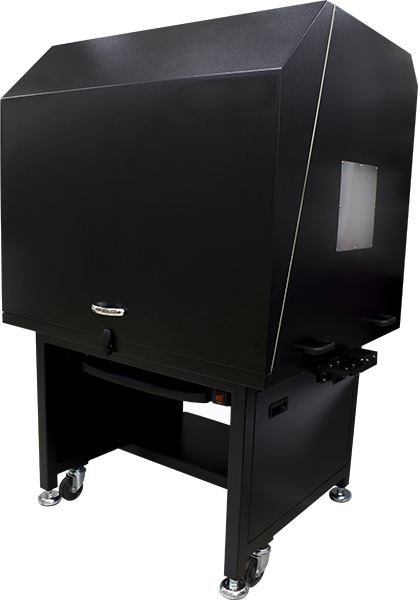

В составе станции TS150-HP имеется свето- и шумоизоляционный корпус с системой блокировки для обеспечения безопасности и защиты от электромагнитных помех, таким образом, выполняя прецизионные измерения с низким уровнем шума. Станция оборудована интерфейсной панелью для сенсорного распознавания контрольно-измерительного оборудования (Keithley или Keysight).


Держатель пластин TS150-HP для измерения высокой мощности оборудован дополнительным верхним поддоном с электрическими соединениями для подмагничивания. Поддон предназначен для сохранения фторированной жидкости для рентабельных дугогасительных решений.

Обзор зондовых станций TS150, TS200


Платформа на пневматическом подшипнике.
