Анализатор цепей векторный C1409

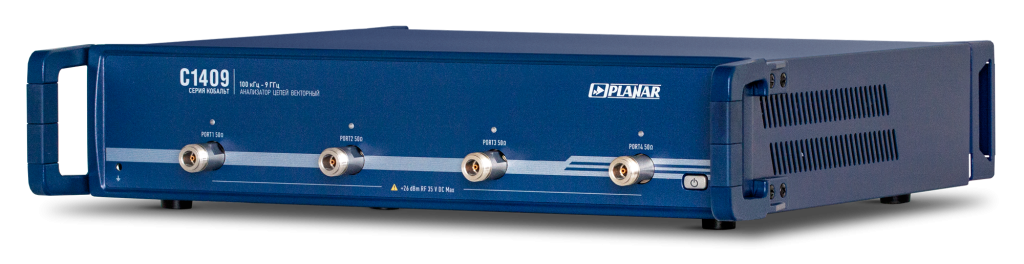

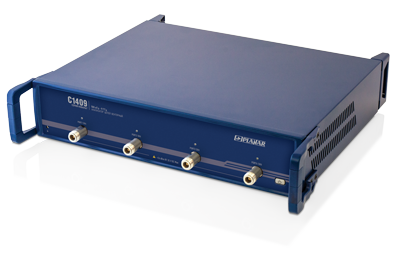

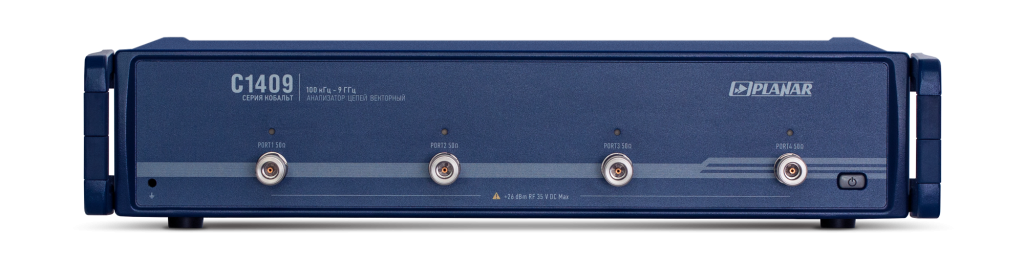

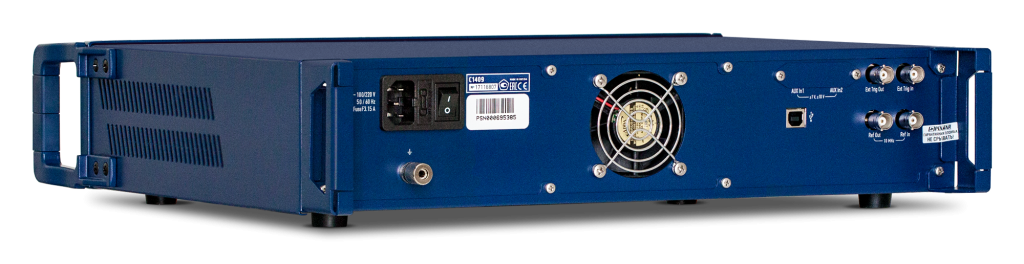

Векторный анализатор цепей С1409 – четырехпортовый прибор, имеющий четыре измерительных порта и два синхронизированных генератора испытательного сигнала.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 0,1МГц до 9,0 ГГц
Измеряемые параметры: S11…S44
Импеданс: 50 Ω
Количество портов: 4
Динамический диапазон измерений, не менее: 160 дБ
Время измерения на одной частоте: 10 мкс
Диапазон регулирования выходной мощности: -60…+15 дБ/мВт

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

Программное обеспечение

Векторный анализатор цепей С1409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	От 0,1МГц до 9,0 ГГц
Динамический диапазон, не менее, дБ	160 дБ тип
Выходная мощность, дБм	-60 до +15
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	10
Импеданс, Ω	50
Число портов, шт	4
Измеряемые параметры	S₁₁, S₁₂, S₂₁… S₄₄
Питание	от 198 до 242
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	355×440×96
Вес, кг	10,0
Максимальная рабочая частота, ГГц	9

Комплектация

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1

Примечания:

Программное обеспечение и документация поставляются на USB flash накопителе.
Руководство по эксплуатации содержит две части.
Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
