Анализатор цепей векторный C2220

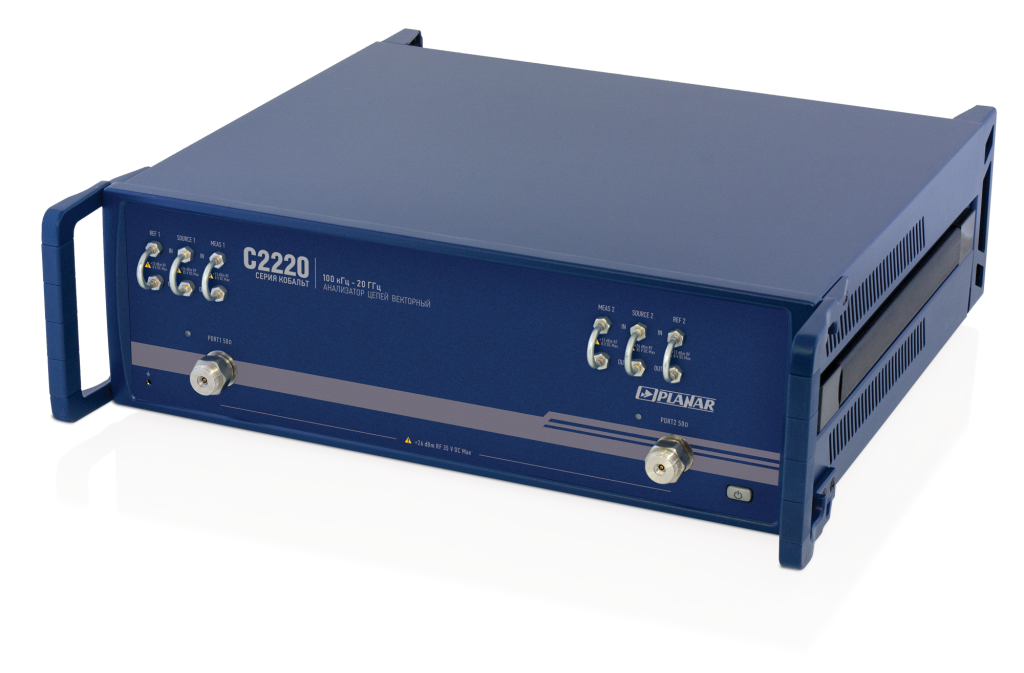

Анализатор цепей векторный С2220 - двухпортовый прибор с перемычками для прямого доступа к приемникам.
Основные возможности:
- Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
- Измеряемые параметры: S11, S21, S12, S22
- Импеданс: 50 Ω
- Количество портов: 2
- Динамический диапазон измерений: 145 дБ тип
- Время измерения на одной частоте: 12 мкс
- Диапазон регулирования выходной мощности: -60…+10 дБ/мВт
Особенностью векторного анализатора цепей С2220 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора. Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель. Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители. Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.
Применение
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Программное обеспечение
Анализатор цепей векторный С2220 поставляется вместе с программным обеспечением, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
Импеданс |
50 Ω |
Тип портов |
NMD 3,5 мм, вилка |
Динамический диапазон измерений Диапазон регулирования выходной мощности |
145 дБ тип. от -60 до +10 дБ / мВт |
Время измерения на одной частоте |
12 мкс |
Количество точек измерения за одно сканирование |
от 1 до 500 001 |
Число каналов |
до 16 логических независимых измерительных каналов |
Минимальный шаг установки частоты |
1 Гц |
Погрешность установки частоты |
±2x10–6 |
Полоса измерительного фильтра
|
|
Комплектация
Наименование |
Кол-во, шт |
Анализатор цепей векторный |
1 |
Кабель USB |
1 |
Кабель питания |
1 |
Программное обеспечение |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Формуляр |
1 |
Примечания:
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
