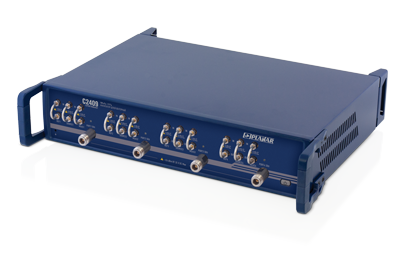

Анализатор цепей векторный C2409

Векторный анализатор цепей С2409 – четырехпортовый прибор с двумя синхронизированными генераторами испытательного сигнала и с выведенными на переднюю панель перемычками для прямого доступа к приемникам прибора.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 0,1МГц до 9,0 ГГц
Измеряемые параметры: S11…S44
Импеданс: 50 Ω
Количество портов: 4
Динамический диапазон измерений, не менее: 160 дБ тип
Время измерения на одной частоте 10 мкс
Диапазон регулирования выходной мощности: -60…+15 дБ/мВт

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Ключевые особенности

Возможность прямого доступа к приемникам

Два независимых источника сигнала

Возможность монтажа в стойку 19''

Сочетает в себе возможности приборов С1409 и С2209.

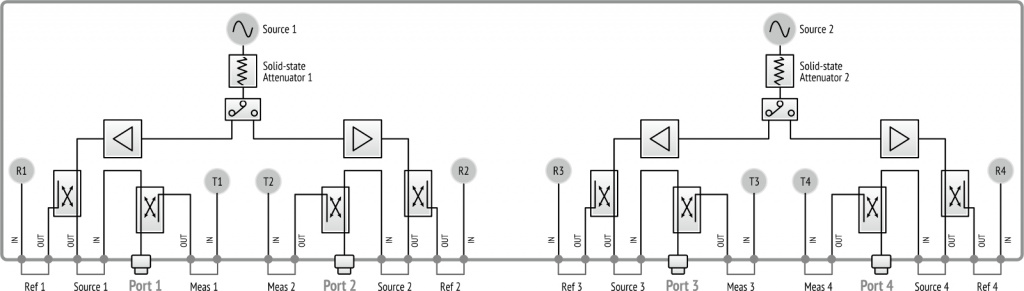

Структурная схема анализатора цепей С2409

Программное обеспечение

Векторный анализатор цепей С2409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	От 0,1МГц до 9,0 ГГц
Динамический диапазон, не менее, дБ	160 дБ тип
Выходная мощность, дБм	-60 до +15
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	10
Импеданс, Ω	50
Число портов, шт	4
Измеряемые параметры	S₁₁, S₁₂, S₂₁… S₄₄
Питание	~ 220В
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	355×440×96
Вес, кг	10,0

Комплектация

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1

Примечания:

Программное обеспечение и документация поставляются на USB flash накопителе.
Руководство по эксплуатации содержит две части.
Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
