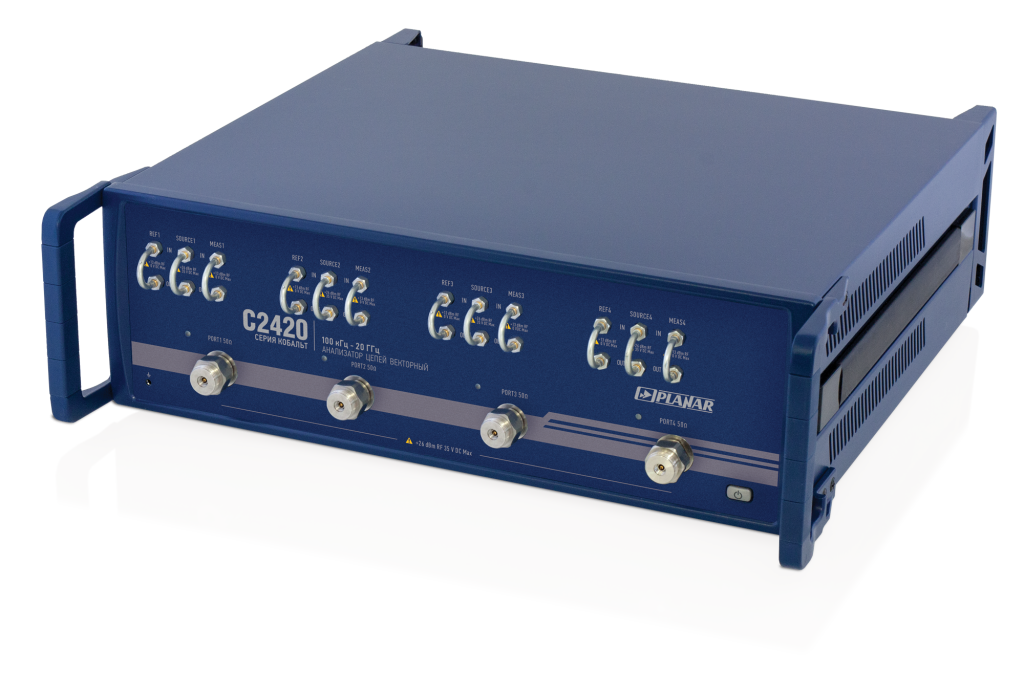

Анализатор цепей векторный C2420

Анализатор цепей векторный С2420 – четырехпортовый прибор с перемычками для прямого доступа к приемникам.
Основные возможности:
- Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
- Измеряемые параметры: S11…S44
- Импеданс: 50 Ω
- Количество портов: 4
- Динамический диапазон измерений: 145 дБ тип
- Время измерения на одной частоте: 12 мкс
- Диапазон регулирования выходной мощности: -60…+10 дБ/мВт
Ключевые особенности
- Возможность прямого доступа к приемникам
- Два независимых источника сигнала
- Возможность монтажа в стойку 19''
Данная модель имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Программное обеспечение
Анализатор цепей векторный С2420 поставляется вместе с программным обеспечением, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux.
.
Характеристики
Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
Количество измерительных портов |
4 |
Тип соединителей измерительных портов |
NMD 3,5 мм, вилка |
Волновое сопротивление измерительных портов, Ом |
50 |
Измеряемые параметры |
S11, S12, S21… S44 |
Диапазон установки уровня выходной мощности, дБ/мВт |
от -60 до +10 |
Динамический диапазон*, дБ, не менее |
145 дБ тип Прямой доступ к приёмникам |
Количество точек измерения за сканирование |
от 1 до 500 001 |
Минимальное время измерения на одной частоте, мкс |
12 |
Минимальный шаг установки частоты, Гц |
1 |
Полоса измерительного фильтра |
от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
Питание |
~ 220 В, 50 Гц |
Диапазон рабочих температур окружающей среды, °С |
от +10 до +35 |
Габаритные размеры (Д×Ш×В), мм, не более |
600 х 440 х 140 |
Масса, кг, не более |
22,0 |
Комплектация
Наименование |
Кол-во, шт |
Анализатор цепей векторный |
1 |
Кабель USB |
1 |
Кабель питания |
1 |
Программное обеспечение |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Формуляр |
1 |
Примечания:
- Программное обеспечение и документация поставляются на USB flash накопителе.
- Руководство по эксплуатации содержит две части.
- Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
