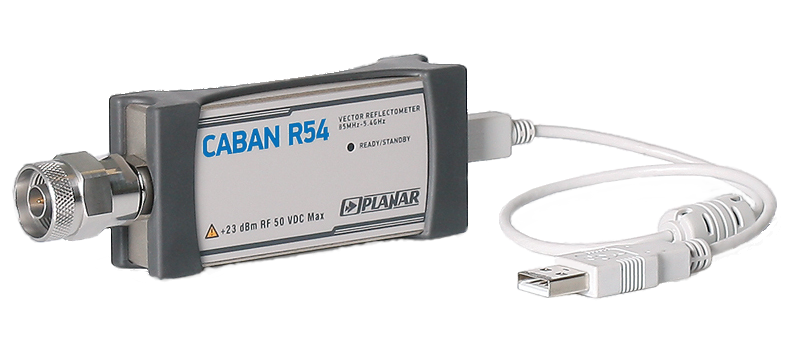

Рефлектометр векторный CABAN R54

Рефлектометр векторный (векторный анализатор цепей) CABAN R54 предназначен для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2х рефлектометров), потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 4.8 ГГц.
Данный рефлектометр векторный может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 85 МГц до 4,8 ГГц (5,4 ГГц типичное)
Измеряемые параметры:S11, потери в кабеле
Импеданс: 50Ω
Количество портов: 1
Динамический диапазон: не менее 97 дБ
Время измерения на одной частоте: 200 мкс
Выходная мощность: -30; -10 дБ/мВт

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Программное обеспечение

Рефлектометр векторный CABAN R54 поставляется вместе с программным обеспечением RVNA, совместимым с операционной системой Windows. По дополнительному запросу предоставляется программное обеспечение прибора для работы в ОС Linux. Программное обеспечение можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.

Характеристики

Диапазон рабочих частот	от 85 МГц до 4,8 ГГц (5,4 ГГц типичное)
Количество измерительных портов	1
Тип соединителей измерительных портов	N, вилка
Волновое сопротивление измерительных портов, Ом	50
Измеряемые параметры	S₁₁, потери в кабеле S₁₁, \|S₂₁\|, \|S₁₂\|, S₂₂ (при использовании 2-х устройств)
Выходная мощность, дБм	-30; -10
Динамический диапазон*, не менее, дБ	97
Количество точек измерения за сканирование	от 2 до 100 001
Минимальное время измерения на одной частоте, мкс	200
Минимальный шаг установки частоты, Гц	10
Полоса измерительного фильтра (с коэффициентом 1/3), Гц	от 10 до 30 000
Питание	от интерфейса USB
Диапазон рабочих температур окружающей среды, °С	от -10 до +50
Габаритные размеры (Д×Ш×В), мм, не более	120х43х23
Масса, кг, не более	0,25

* при полосе пропускания фильтра промежуточной частоты 100 Гц

Комплектация

Наименование	Кол-во, шт
Рефлектометр векторный	1
Кабель USB	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1

Примечания:

Конкретная модификация рефлектометра векторного определяется при заказе.
Принадлежности, к которым относятся измерительные переходы и средства калибровки, поставляются по отдельному заказу.

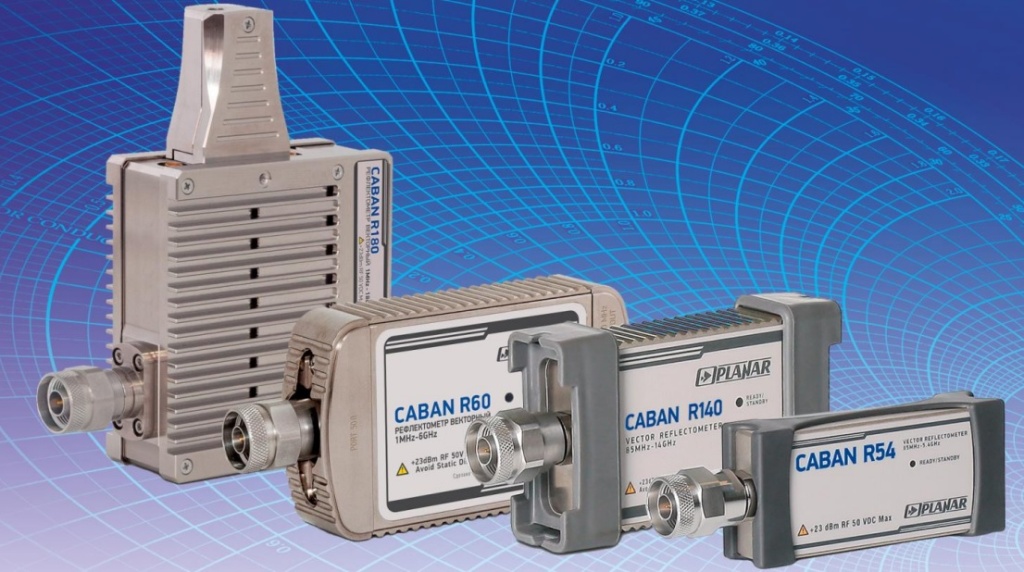

Рефлектометры векторные серии CABAN

Векторные рефлектометры серии CABAN - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения (Sii элементов матрицы рассеяния) многополюсников, потерь в кабеле. Дополнительно использование пары рефлектометров позволяет выполнить измерение модуля коэффициента передачи. Область применения –проверка, настройка и разработка различных антенно-фидерных устройств (АФУ) в полевых условиях или в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.

Прибор поставляется с программным обеспечением, предназначенным для работы в ОС Windows. По запросу предоставляется программное обеспечение прибора для работы с ОС Linux. Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S₁₁, |S₂₁|, |S₁₂|, S₂₂ параметров.

Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, а также в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

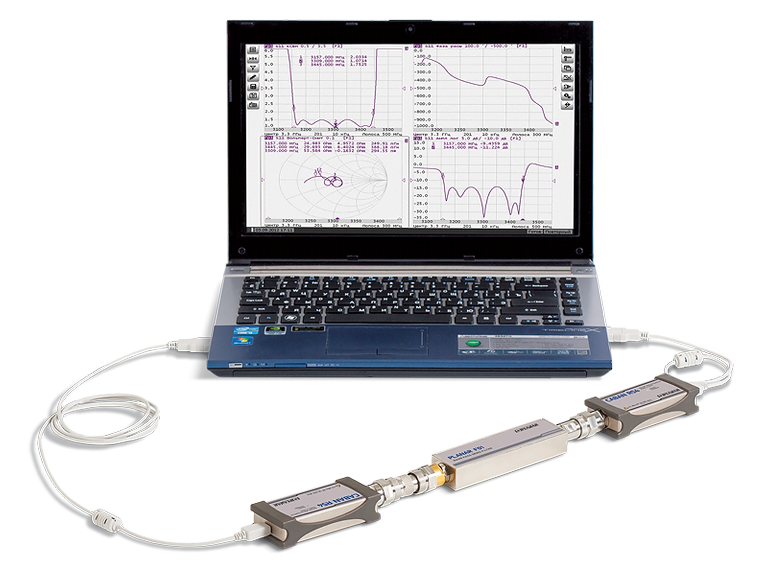

Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S₁₁, |S₂₁|, |S₁₂|, S₂₂ параметров.

Рефлектометр векторный CABAN R54

Программное обеспечение

Характеристики

Комплектация

Рефлектометры векторные серии CABAN

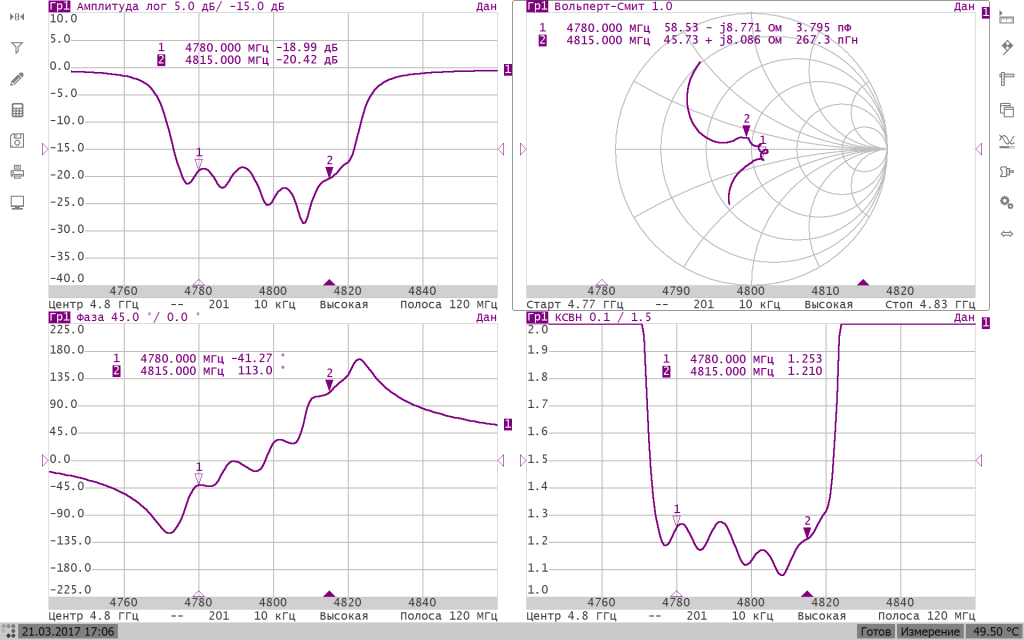

Примеры экранов программы RVNA
