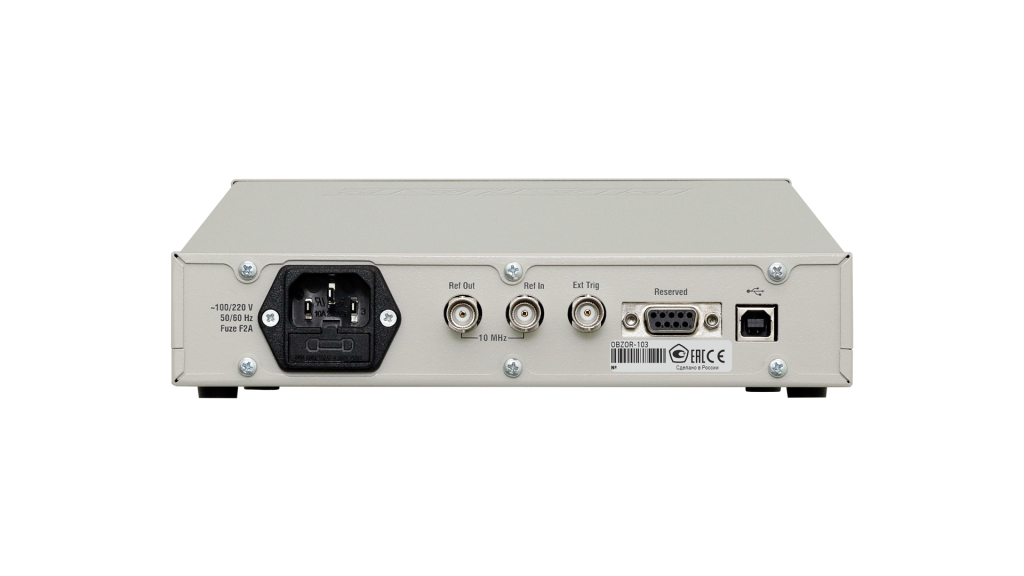

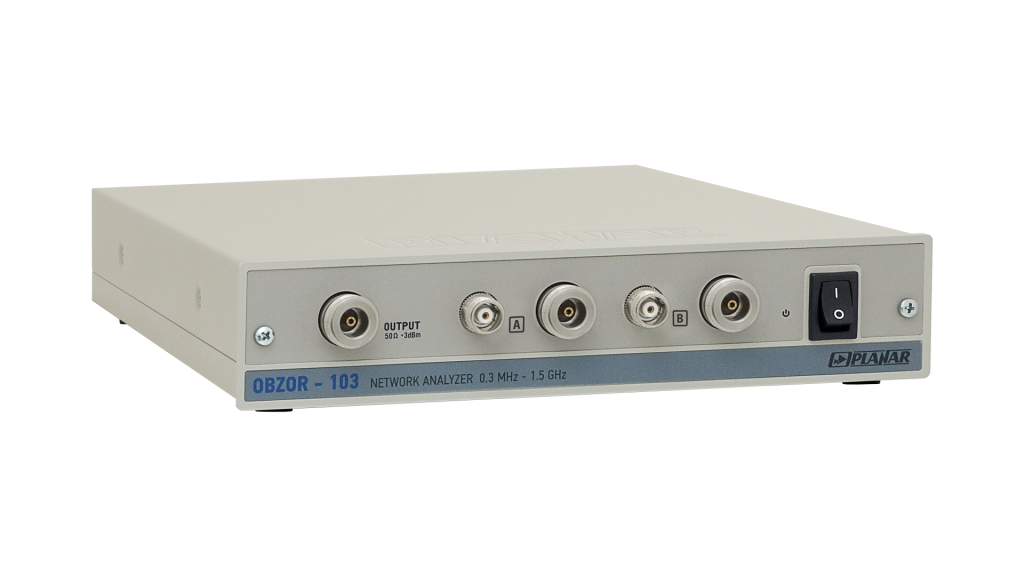

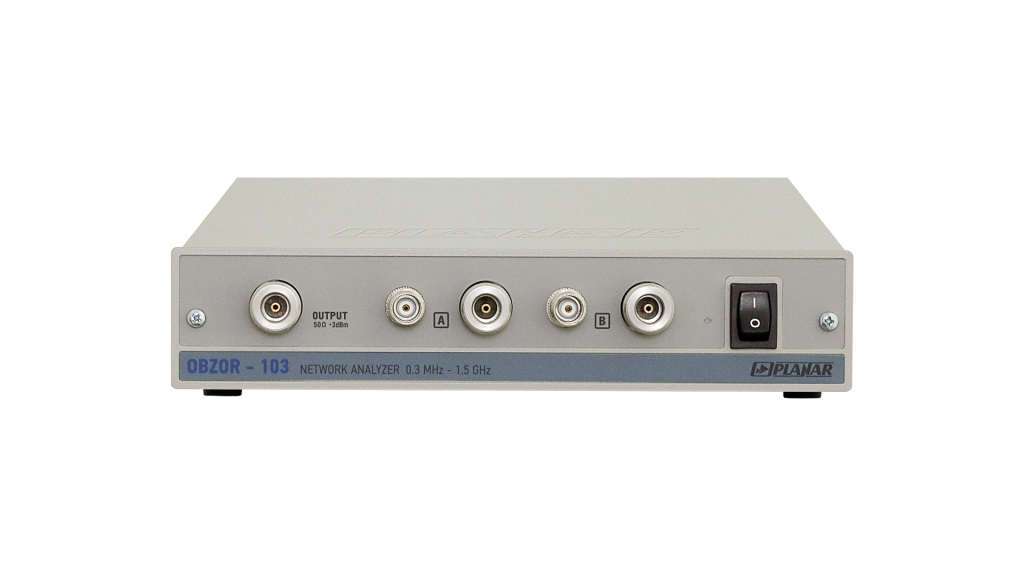

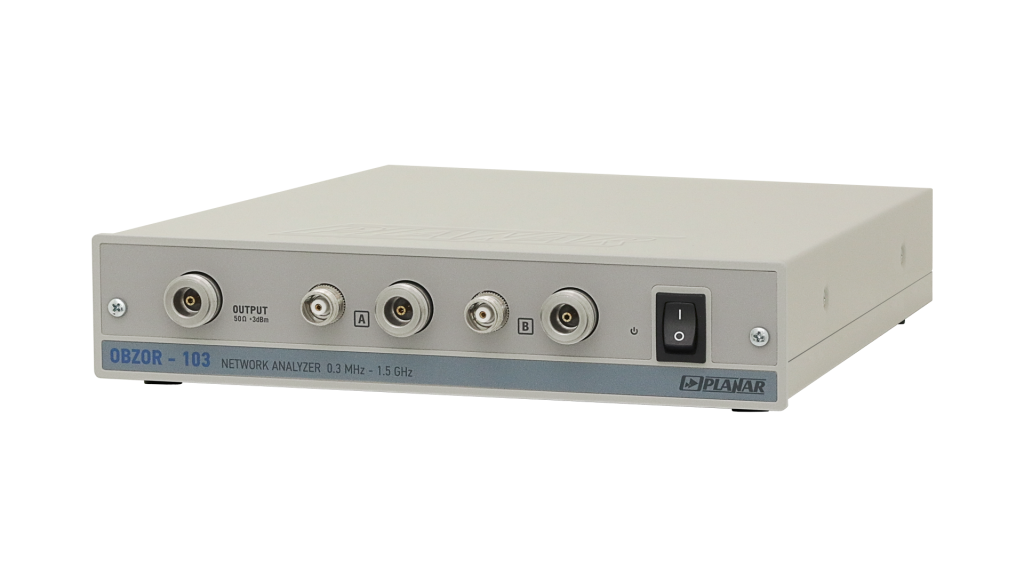

Измеритель ИККП Обзор 103

Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот от 0,3 до 1500 МГц
Измеряемые параметры: комплексный коэффициент отражения S11, комплексный коэффициент передачи S21
Динамический диапазон более 130 дБ
Минимальное время измерения одной частотной точки 200 мкс
Измерительные тракты: 50 Ом, 75 Ом

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Область применения измерителя — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

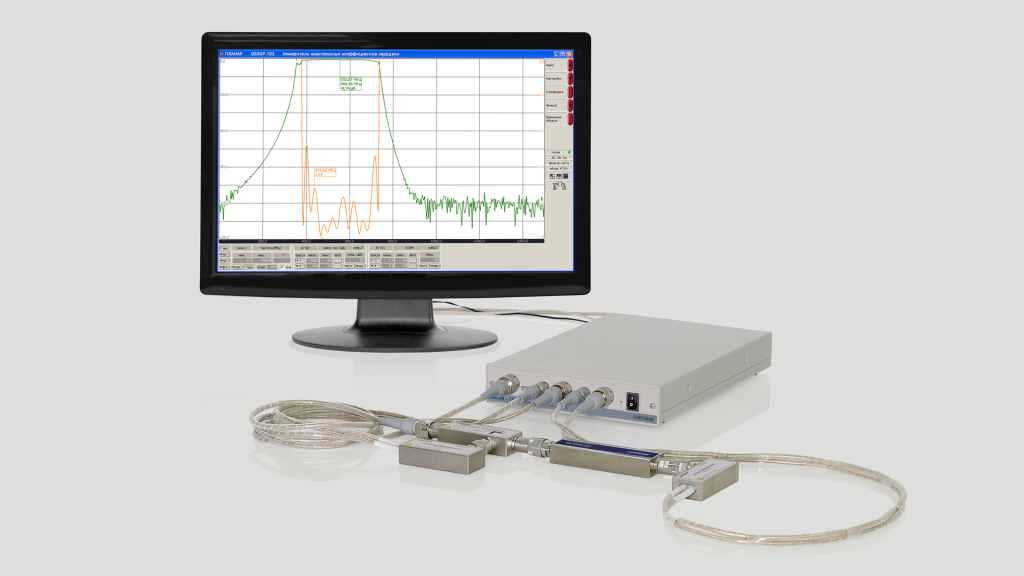

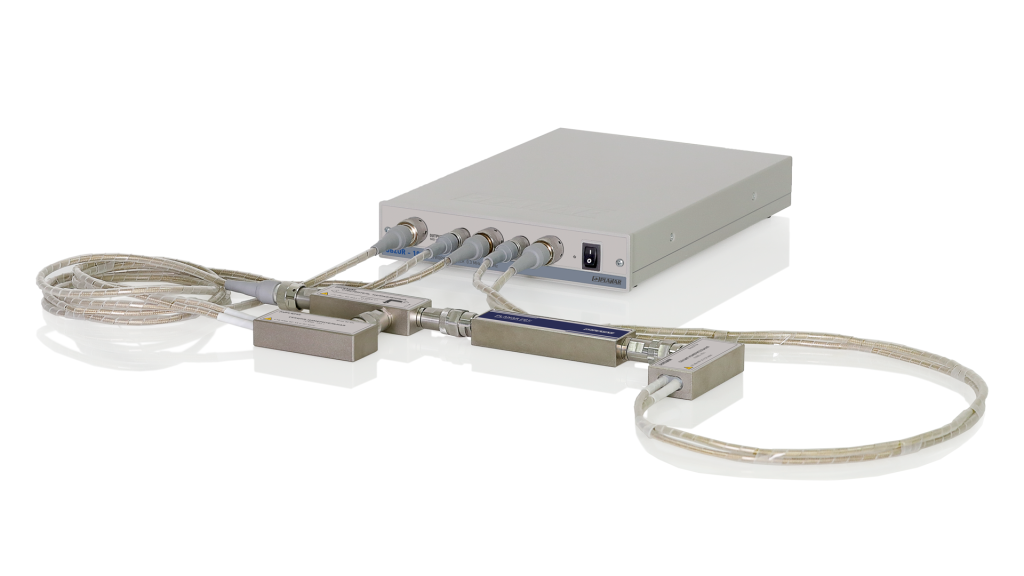

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и компьютера (в комплект поставки не входит). Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора. В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04). Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу.Возможно формирование комплекта для измерительного тракта тип N, тип N(75 Ом).
Примечание: Измерительные тракты - тип III, тип VIII, тип N, тип N(75 Ом) по ГОСТ РВ 51914-2002.

Программное обеспечение

ИККП Обзор 103 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	300кГц…1,5ГГц
Динамический диапазон, не менее, дБ	133
Выходная мощность, дБм	3
Время измерения на одной частоте, мкс	200
Импеданс, Ω	50, 75
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₃₁
Питание	220 В ± 10%, 50 Гц
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	323x212x47
Вес, кг	3,8

Комплектация

Векторный анализатор цепей Обзор –103 поставляется в основной модификации с измерительным трактом 50 Ом тип III(7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) ГОСТ РВ 51914-2002,поставляемого по отдельному заказу.

Состав измерителя «Обзор –103» в основной модификации:

Наименование	Обозначение	Кол-во, шт
Блок измерительный	IВ103.3	1
Секция измерительная	IS50EL.103.1	2
Ответвитель направленный	SC50EE.01	1
Аттенюатор фиксированный	A20E50	1
Кабель соединительный СВЧ	С50Е	1
Кабель USB	-	1
Кабель сетевой	-	1
Программное обеспечение на компакт–диске	ПО 6687–028–21477812–2004	1
Формуляр	ФО 6687–028–21477812–2008	1
Руководство по эксплуатации	РЭ 6687–028–21477812–2008	1
Инструкция по поверке	МП 6687–028–21477812–2008	1

Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) ГОСТ РВ 51914-2002,поставляемого по отдельному заказу:

Наименование	Обозначение	Количество, шт
Ответвитель направленный	SC75EN.02	1
Аттенюатор переход	AР50EF75NM	1
Аттенюатор переход	AР50EF75NF	1
Переход	P75NM16F	1
Переход	P75NF16M	1
