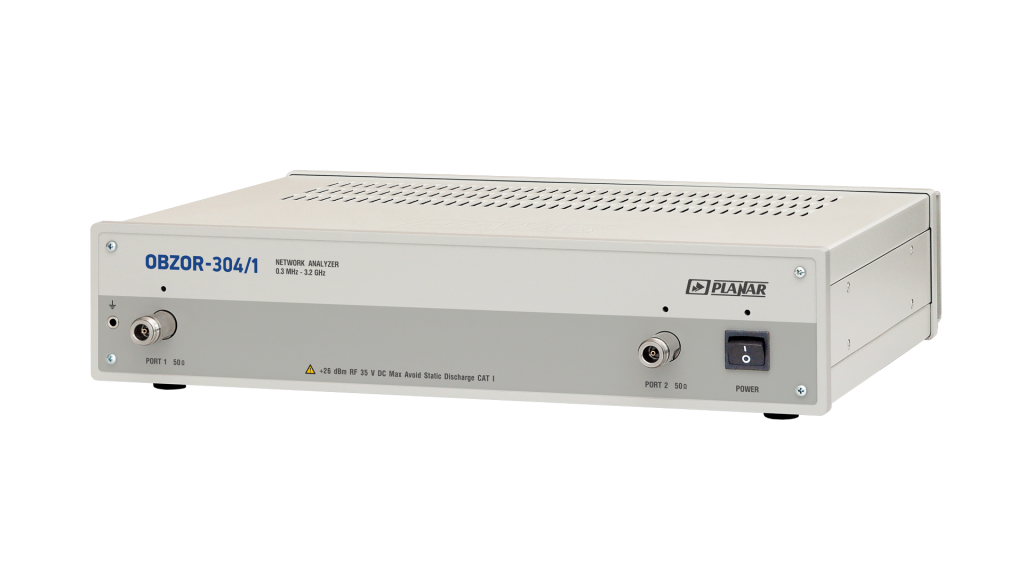

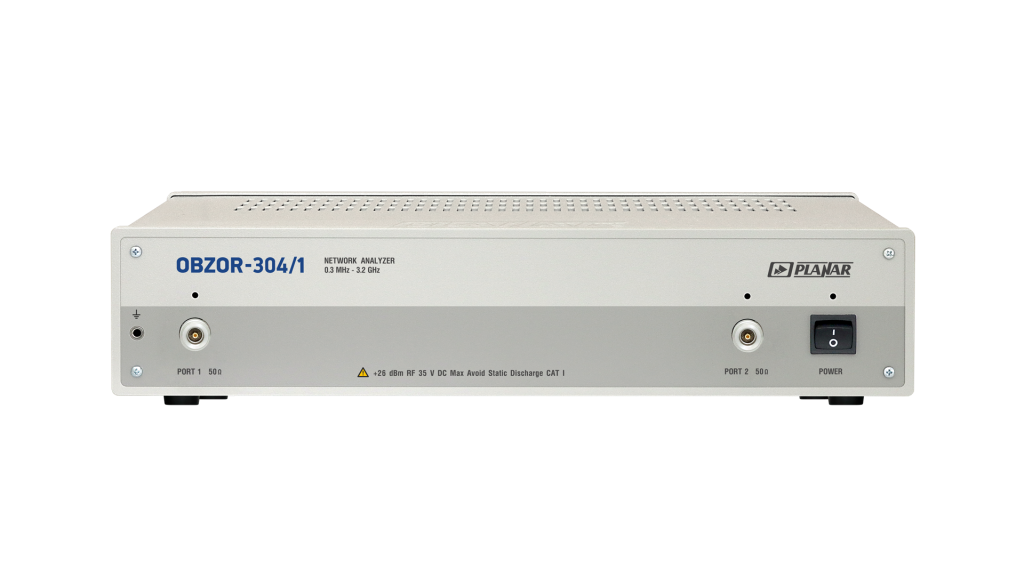

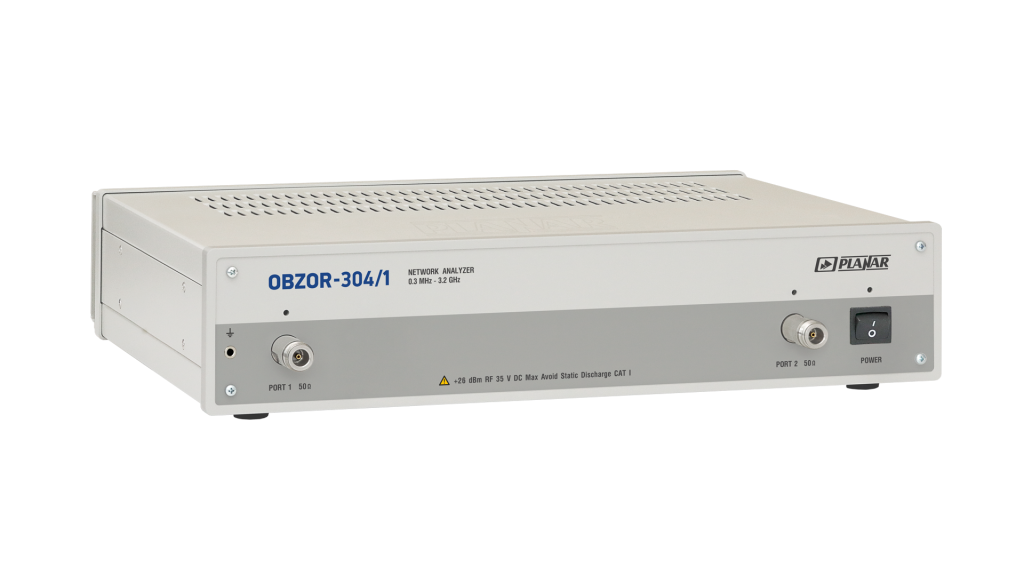

Измеритель ИККПО Обзор-304/1

Анализатор цепей векторный (ИККПО) «Обзор-304/1» предназначен для измерения S-параметров четырёхполюсников в диапазоне рабочих частот 0,3 до 3200 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи более 135 дБ.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот от 0,3 до 3200 МГц
Измеряемые параметры S11, S21, S12, S22
Динамический диапазон измерения модуля коэффициента передачи более 140 дБ
Минимальное время измерения на одной частоте 125 мкс
Диапазон регулирования выходной мощности от -45 дБм до +10 дБм

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления прибором позволяет использовать их в составе измерительных комплексов.

Измеритель Обзор–304/1 предназначен для работы с внешним компьютером, не входящим в комплект поставки. Для работы и поверки измерителя требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.

Программное обеспечение

Обзор–304/1 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Гарантия	1 год
Диапазон рабочих частот	300кГц…3,2ГГц
Динамический диапазон, не менее, дБ	140
Выходная мощность, дБм	-45…+10
Время измерения на одной частоте, мкс	125
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₁₂, S₂₂
Питание	220 ± 22 В
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	275х415х97
Вес, кг	5
Максимальная рабочая частота, ГГц	3,2

Комплектация

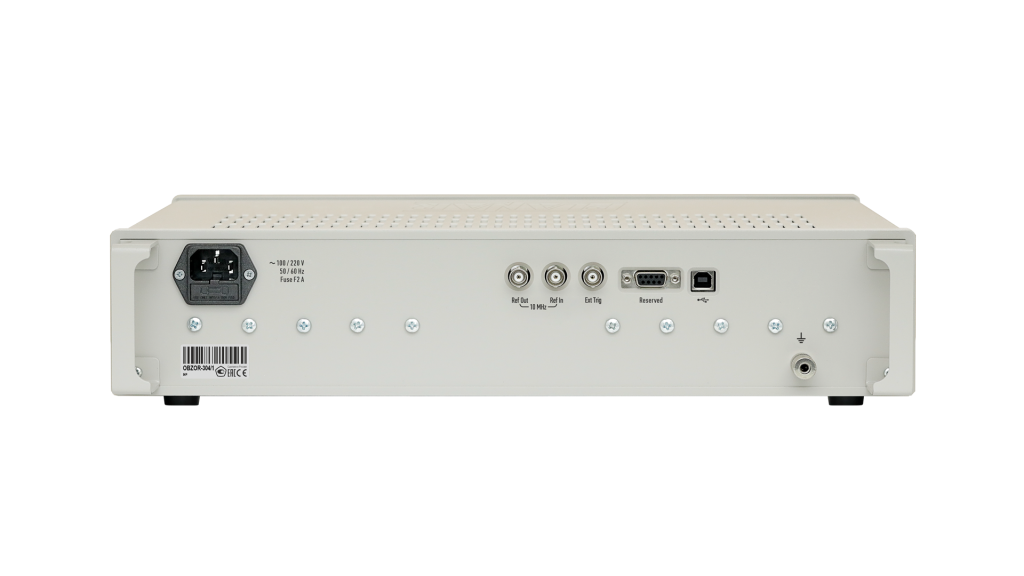

Измеритель ОБЗОР-304/1 работает под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет функцию пользовательского интерфейса. Для связи с персональным компьютером используется интерфейс USB2.0. Персональный компьютер не входит в комплект поставки. Комплект поставки:

Наименование	Кол-во, шт
Измеритель комплексных коэффициентов передачи и отражения	1
Программное обеспечение на компакт-диске	1
Формуляр	1
Руководство по эксплуатации	1
Методика поверки	1
