Измеритель ИККПО Обзор-804/1

Анализатор цепей векторный Обзор 804/1 предназначен для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот от 0,3 до 8000 МГц
Измеряемые параметры: S11, S21, S12, S22
Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
Минимальное время измерения на одной частоте 100 мкс
Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
Для подробного ознакомления с функциями ПО необходимо скачать демо-версию

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

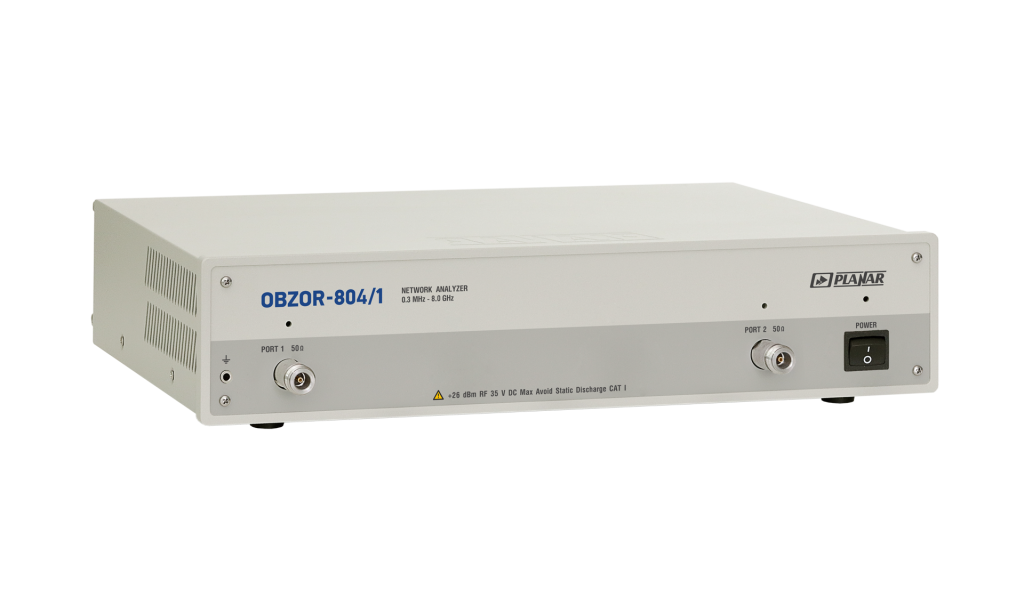

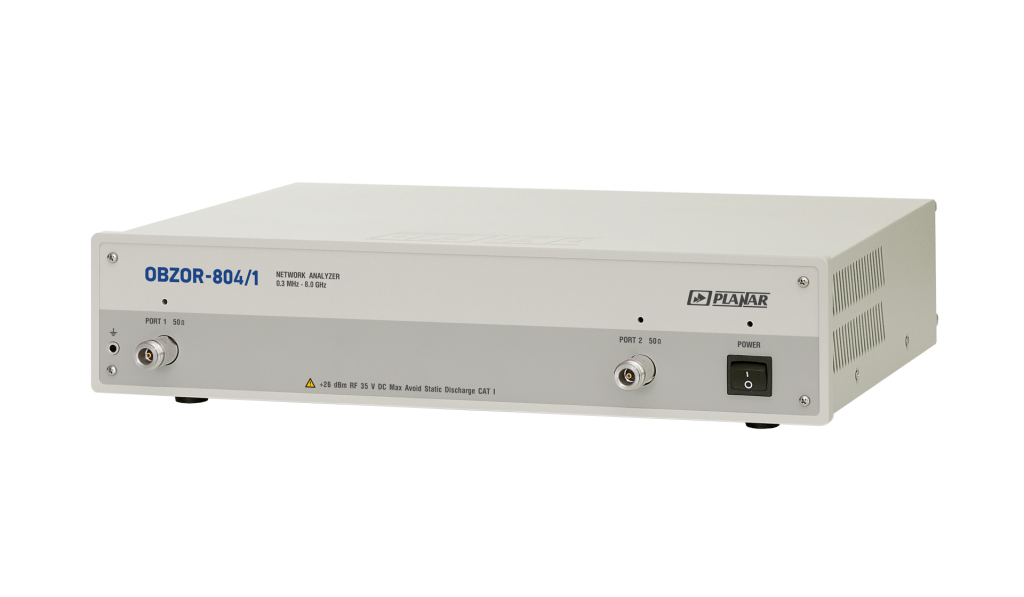

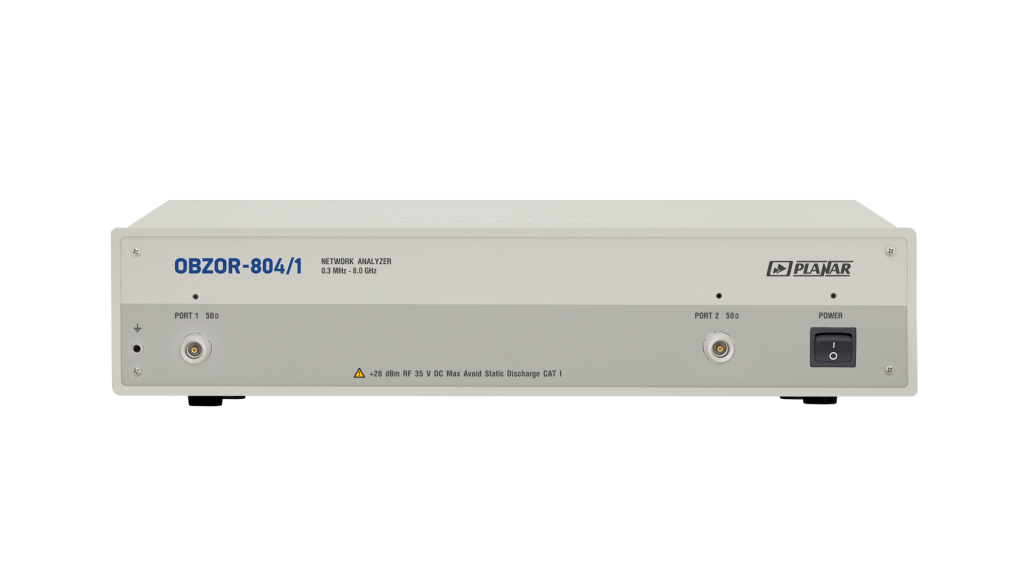

Анализатор цепей векторный (ИККПО) Обзор–804/1 имеет два измерительных порта. Измеритель Обзор–804/1 поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей Обзор–804/1 и Обзор–808/1 предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

Программное обеспечение

Обзор–804/1 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Харатеристики

Диапазон рабочих частот	300кГц…8ГГц
Динамический диапазон, не менее, дБ	145
Выходная мощность, дБм	-60…+10
Время измерения на одной частоте, мкс	100
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₁₂, S₂₂
Питание	220 ± 22 В
Диапазон рабочих температур, °С	23 ±5 °С
Размеры, мм	324х415х96 мм
Вес, кг	7,0 кг
Максимальная рабочая частота, ГГц	8

Комплектация

Наименование	Кол-во, шт
Измеритель комплексных коэффициентов передачи и отражения	1
Программное обеспечение на компакт-диске	1
Формуляр	1
Руководство по эксплуатации	1
Методика поверки	1
