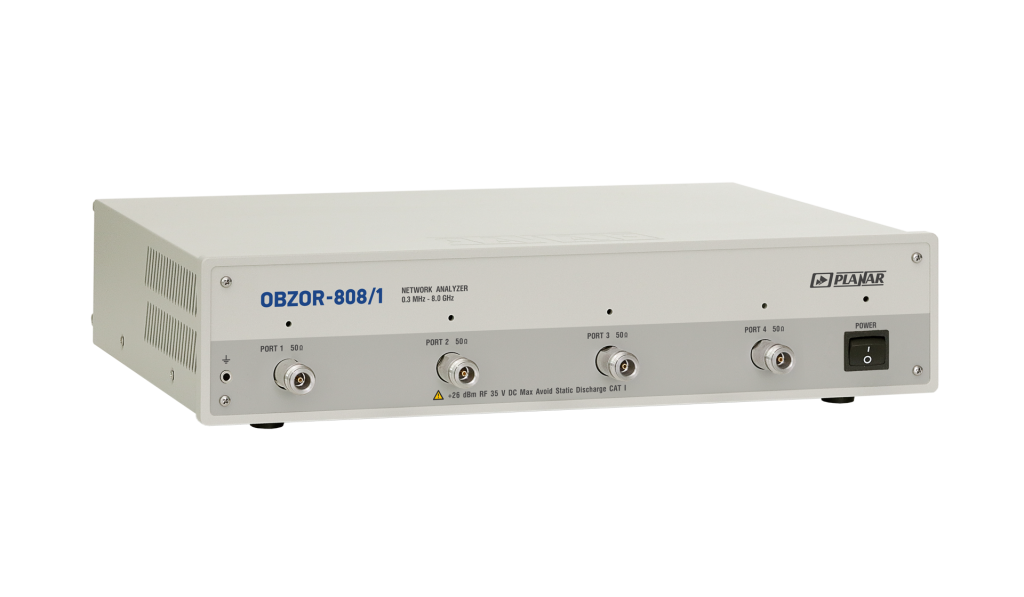

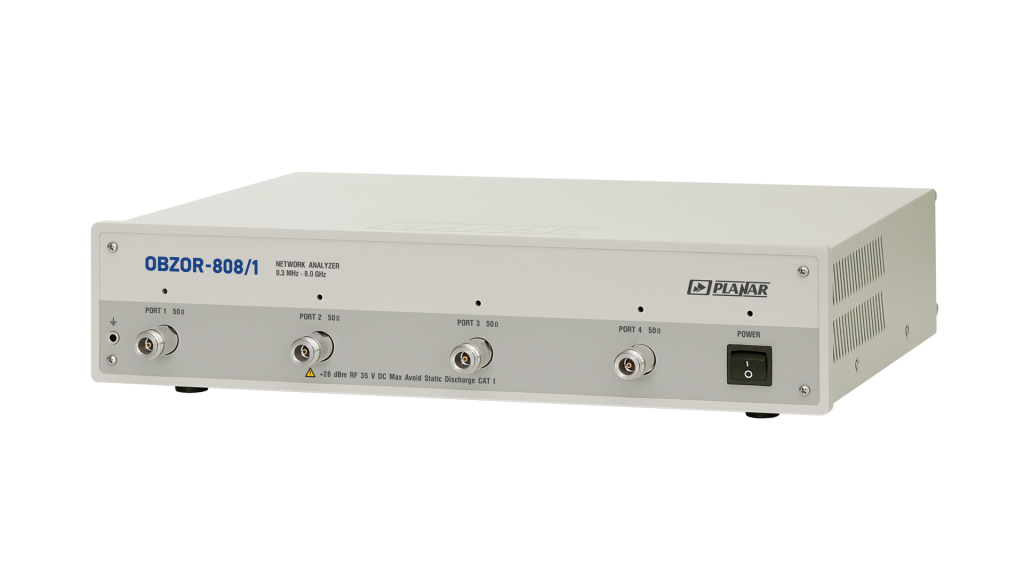

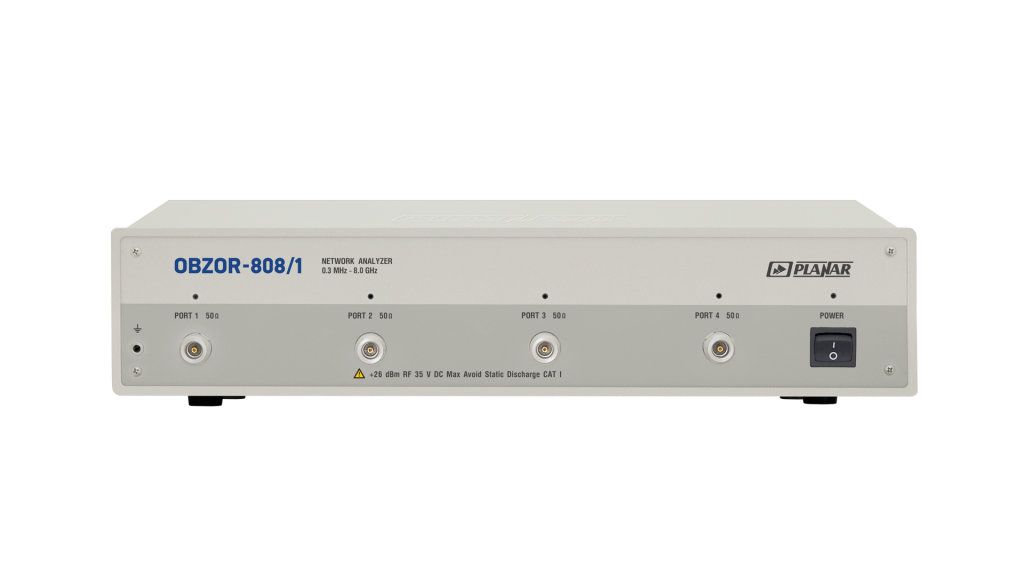

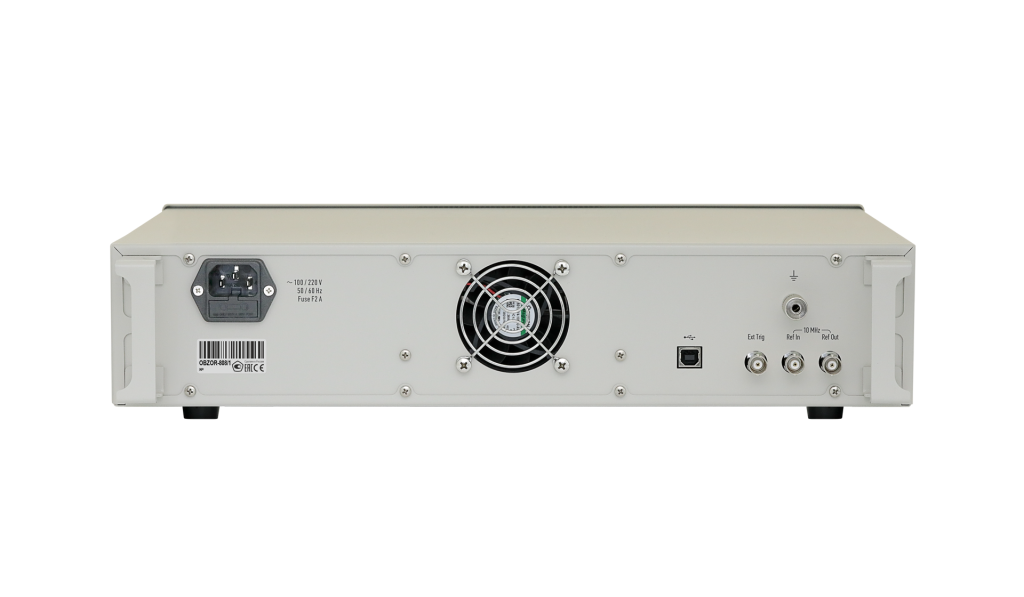

Измеритель ИККПО Обзор-808/1

Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.
Основные возможности:
- Диапазон рабочих частот: от 300кГц до 8ГГц
- Измеряемые параметры: S11… S44
- Импеданс: 50Ω
- Количество портов: 4
- Динамический диапазон измерений, не менее: 145 дБ
- Время измерения на одной частоте: 100 мкс
- Диапазон регулирования выходной мощности от -60 до +10 дБм/Вт
Векторный анализатор цепей (ИККПО) Обзор–808/1 имеет четыре измерительных порта и два генератора испытательного сигнала. Измеритель Обзор–808/1 предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
Применение
Область применения – проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Программное обеспечение
Обзор–808/1 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот |
300кГц…8ГГц |
Динамический диапазон, не менее, дБ |
145 |
Выходная мощность, дБм |
-60…+10 |
Время измерения на одной частоте, мкс |
100 |
Импеданс, Ω |
50 |
Число портов, шт |
4 |
Измеряемые параметры |
S11, S12, S21… S44 |
Питание |
220 ± 22 В |
Диапазон рабочих температур, °С |
23 ± 5 |
Размеры, мм |
324х415х96 |
Вес, кг |
8,0 |
Максимальная рабочая частота, ГГц |
8 |
Комплектация
Измеритель ОБЗОР-808/1 1 работает под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет функцию пользовательского интерфейса. Для связи с персональным компьютером используется интерфейс USB 2.0. Персональный компьютер не входит в комплект поставки.
Комплект поставки:
Наименование |
Кол-во, шт |
Измеритель комплексных коэффициентов передачи и отражения |
1 |
Программное обеспечение на компакт-диске |
1 |
Формуляр |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Примечание: Программное обеспечение совместно с документацией может поставляться на другом носителе информации.
