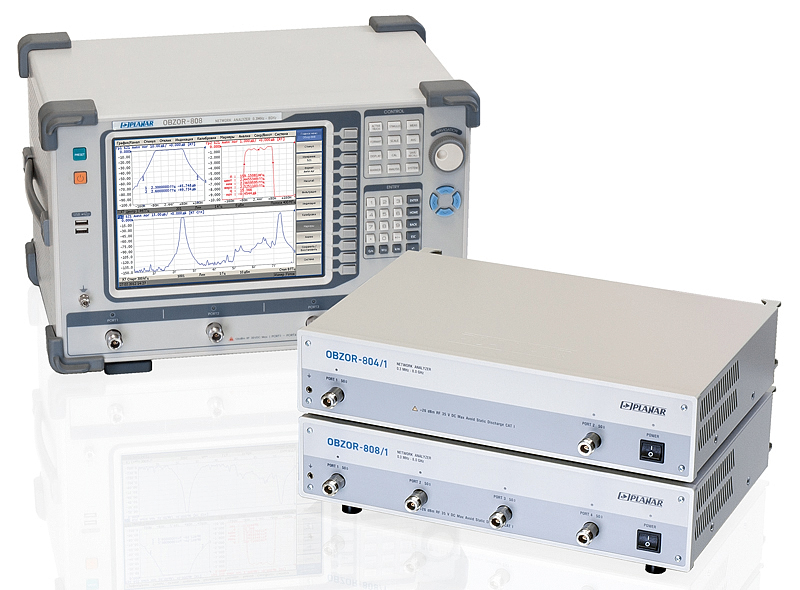

Измеритель ИККПО Обзор-808

Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 300кГц до 8ГГц
Измеряемые параметры: S11… S44
Импеданс: 50Ω
Количество портов: 4
Динамический диапазон измерений, не менее: 145 дБ
Время измерения на одной частоте: 100 мкс
Диапазон регулирования выходной мощности: от -60 до +10 дБм/Вт

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Векторный анализатор цепей (ИККПО) Обзор–808 имеет четыре измерительных порта и два генератора испытательного сигнала. Измеритель Обзор–808 поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

Применение

Область применения – проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Программное обеспечение

Обзор–808 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	300кГц…8ГГц
Динамический диапазон, не менее, дБ	145
Выходная мощность, дБм	-60…+10
Время измерения на одной частоте, мкс	100
Импеданс, Ω	50
Число портов, шт	4
Измеряемые параметры	S₁₁, S₁₂, S₂₁… S₄₄
Питание	220 ± 22 В
Диапазон рабочих температур, °С	23 ±5 °С
Размеры, мм	320х439х280
Вес, кг	12,0
Максимальная рабочая частота, ГГц	8

Комплектация

Измеритель ОБЗОР-808 поставляется со встроенным компьютером, экраном и клавиатурой на передней панели.

Комплект поставки:

Наименование	Кол-во, шт
Измеритель комплексных коэффициентов передачи и отражения	1
Программное обеспечение на компакт-диске	1
Формуляр	1
Руководство по эксплуатации	1
Методика поверки	1

Примечание: Программное обеспечение совместно с документацией может поставляться на другом носителе информации.

Измеритель ОБЗОР-808 может дополнительно комплектоваться опцией - интерфейс GPIB. Интерфейс GPIB (General Purpose Interface Bus) позволяет внешнему контроллеру (компьютеру) осуществлять управление и получать данные. При заказе опция обозначается – «GPIB».
