Анализатор цепей векторный Обзор-TR1300/1

Россия
  • картинка
  • картинка
  • картинка
картинкакартинкакартинка

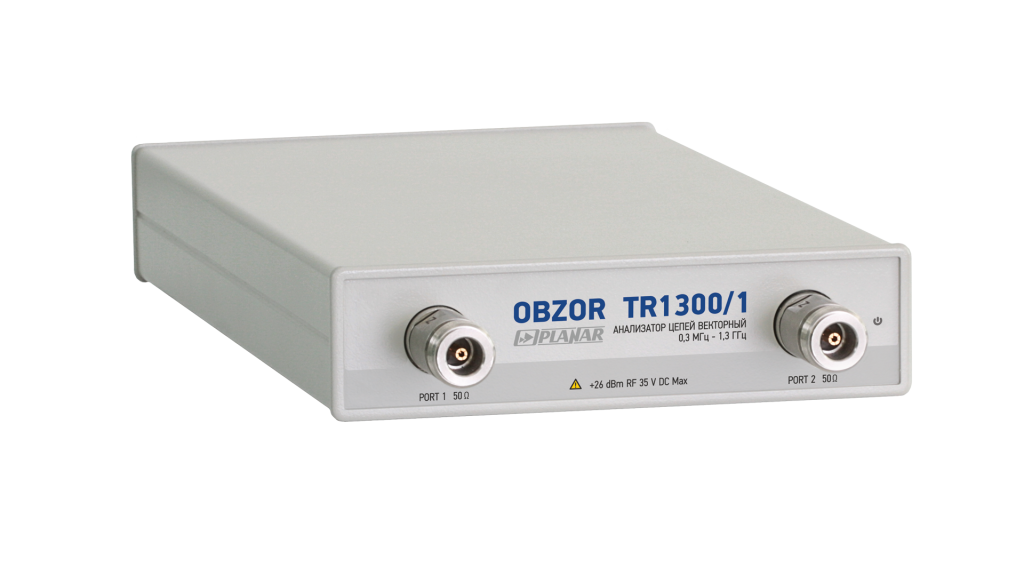

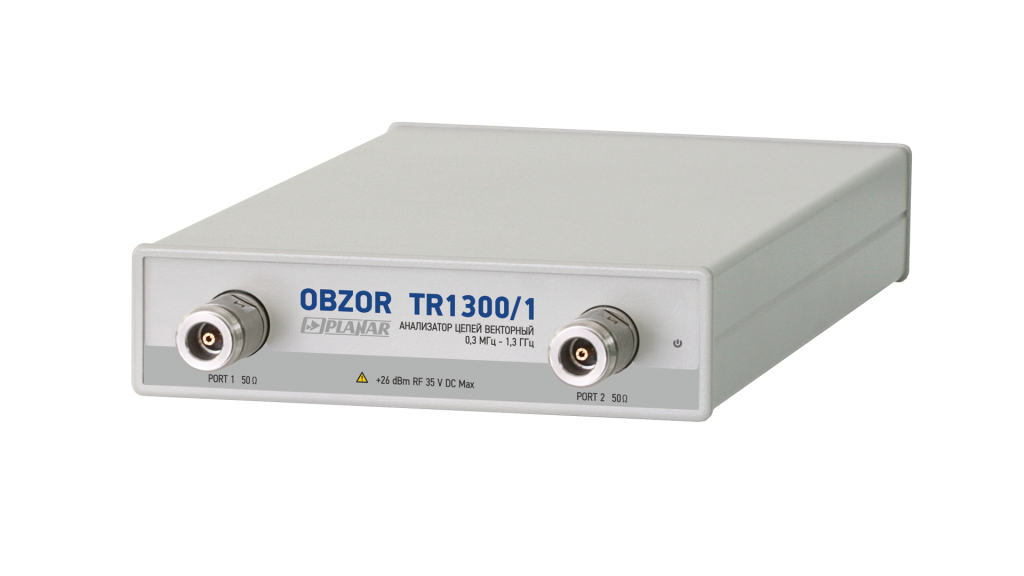

Анализатор цепей векторный «ОБЗОР TR1300/1» предназначен для измерений S-параметров СВЧ-устройств.

Производитель: ПЛАНАР
Страна-производитель: Россия

Основные возможности:

  • Диапазон частот от 0,3 до 1300 МГц
  • Измеряемые параметры S11, S21
  • Динамический диапазон измерения модуля коэффициента передачи более 130 дБ
  • Минимальное время измерения на одной частоте 150 мкс
  • Диапазон регулирования выходной мощности от -55 дБм до +3 дБм

Подойдет ли эта установка для моей технологии?Консультация эксперта

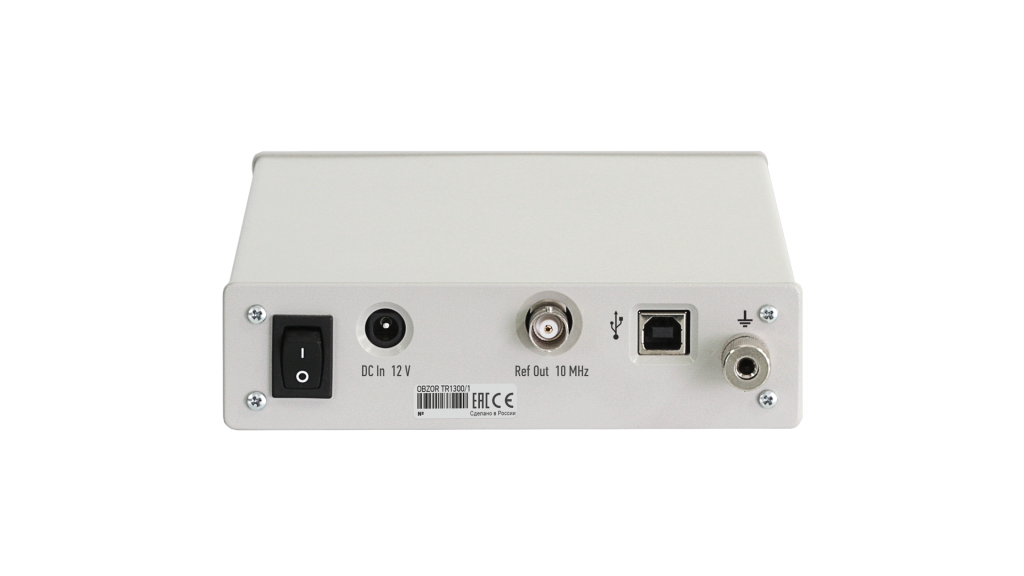

Измеритель «Обзор TR1300/1» предназначен для работы с внешним компьютером, не входящим в комплект поставки. Питание прибора осуществляется от внешнего источника питания. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.

Программное обеспечение

Обзор TR1300/1 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.


Характеристики

Диапазон рабочих частот
от 0,3 до 1300 МГц
Динамический диапазон, не менее, дБ
130
Выходная мощность, дБм
-55…+3
Минимальный шаг установки частоты, Гц
1
Время измерения на одной частоте, мкс
150
Импеданс, Ω
50
Число портов, шт
2
Измеряемые параметры
S11, S21
Питание
внешний блок питания 12В,1,25 А
Диапазон рабочих температур, °С
от +5 до +40
Размеры, мм
285х142х40
Вес, кг
1,5


Комплектация

Наименование
Обозначение
Кол-во, шт
Блок измерительный
IB1300.1
1
Блок питания 12 В, 1,25 А
- 1
Кабель USB 2.0 AM-BM 1,8м
- 1
Флеш–диск содержащий:
  • программное обеспечение
  • руководство по эксплуатации
ПО 6687–083–21477812–2010

РЭ 6687–083–21477812–2010
1

1
Формуляр
ФО 6687–083–21477812–2010
1
