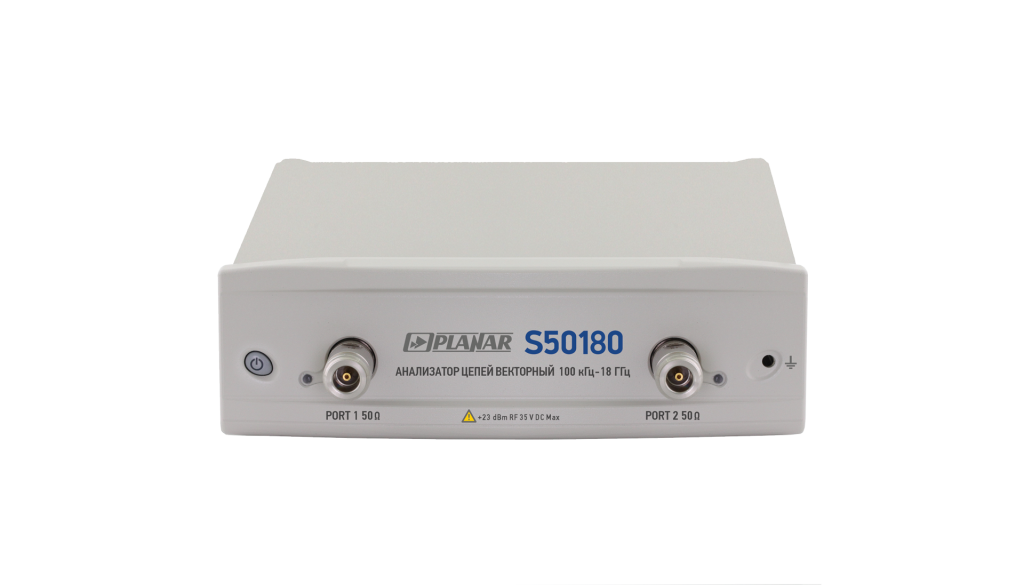

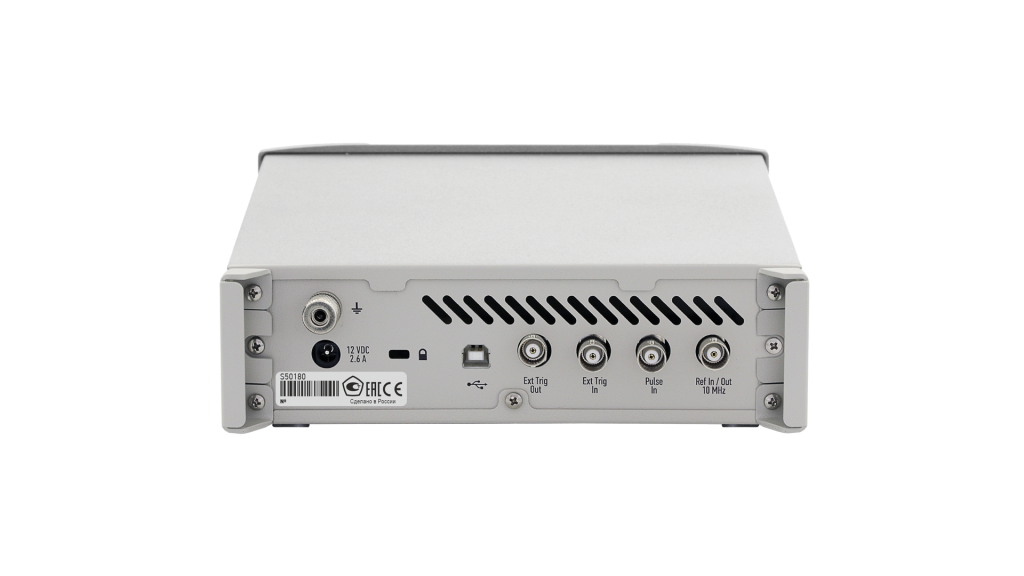

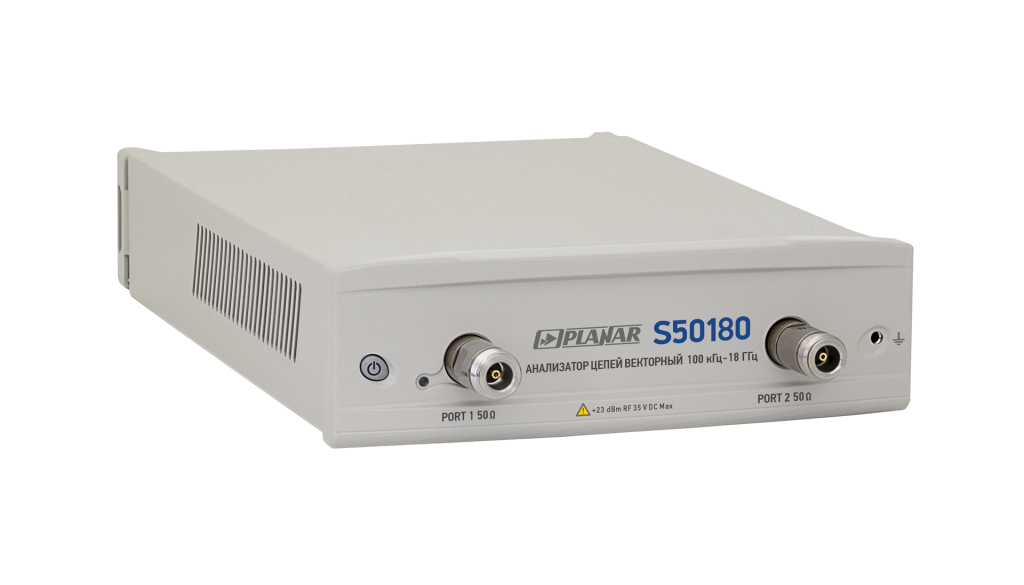

Анализатор цепей векторный S50180

Анализатор S50180 двухпортовый двунаправленный прибор поставляющийся с соединителями портов - тип N, розетка, по ГОСТ РВ 51914-2002.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 100кГц до 18 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений: 140 дБ
Время измерения на одной частоте: 30 мкс
Диапазон регулирования выходной мощности: -45…+10 дБ/мВт

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

S50180 является продолжением компактной серии приборов и предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторный анализатор цепей S50180 имеет возможность проведения измерений в импульсном режиме (программная опция приобретается отдельно). Прибор содержит встроенный импульсный модулятор, синхронизатор и набор логических генераторов, обеспечивающих различные режимы измерения импульсов.

Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Программное обеспечение

S50180 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	от 100кГц до 18 ГГц
Динамический диапазон, не менее, дБ	140
Выходная мощность, дБм	от 100 кГц до 16 ГГц от -45 до + 10 свыше 16 ГГц до 18 ГГц от - 45 до + 6
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	30
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₁₂, S₂₂
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	370×210×75
Вес, кг	3,9

Комплектация

Наименование	Количество, шт.
Анализатор цепей векторный	1
Кабель USB	1
Блок питания	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки	1
Формуляр	1
