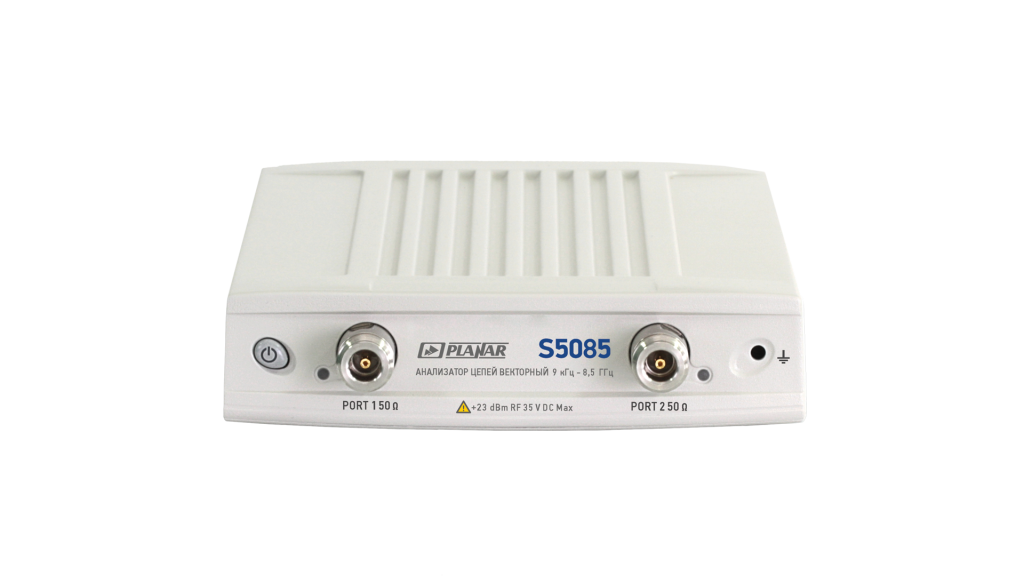

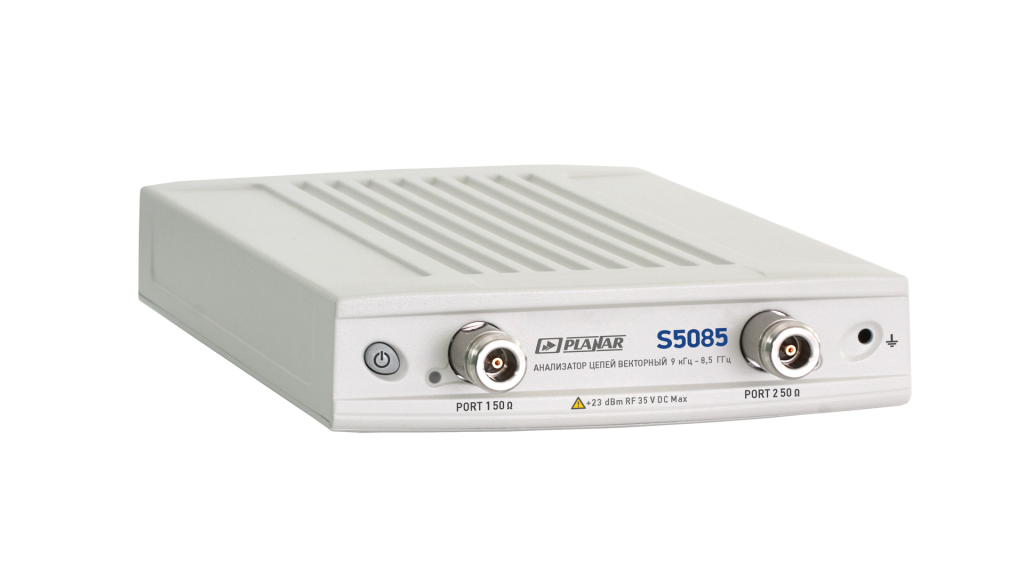

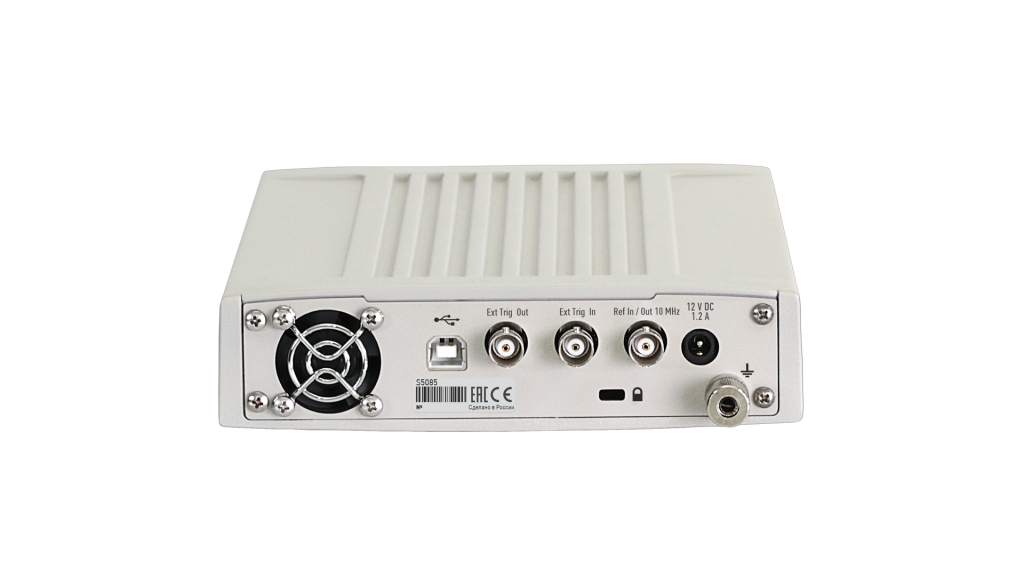

Анализатор цепей векторный S5085

Анализатор цепей векторный S5085 - это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов - тип N, 50Ω, розетка по ГОСТ РВ 51914-2002.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 9кГц до 8,5 ГГц
Измеряемые параметры: S11, S21, S12, S22
Динамический диапазон измерений: 135 дБ
Время измерения на одной частоте: 70 мкс
Минимальный шаг установки частоты: 1 Гц
Полоса измерительного фильтра: от 1 Гц до 100 кГц

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Анализатор цепей S5085 предназначен для работы с внешним компьютером, не входящим в комплект поставки.

Программное обеспечение

S5085 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	от 9 кГц до 8,5 ГГц
Динамический диапазон, не менее, дБ	135
Выходная мощность, дБм	от 9 кГц до 8 ГГц: от - 55 до +5, свыше 8 ГГц до 8,5 ГГц: от -55 до +3
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	70
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₁₂, S₂₂
Питание	от 110 до 240 В
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	297×160×44
Вес, кг	1,7

Комплектация

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Блок питания	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации	1
Формуляр	1
