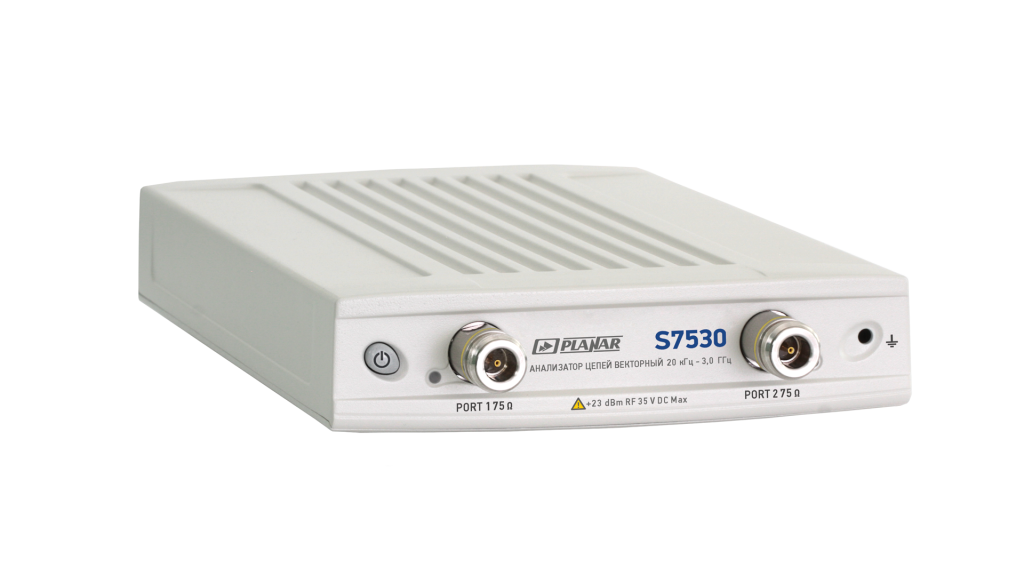

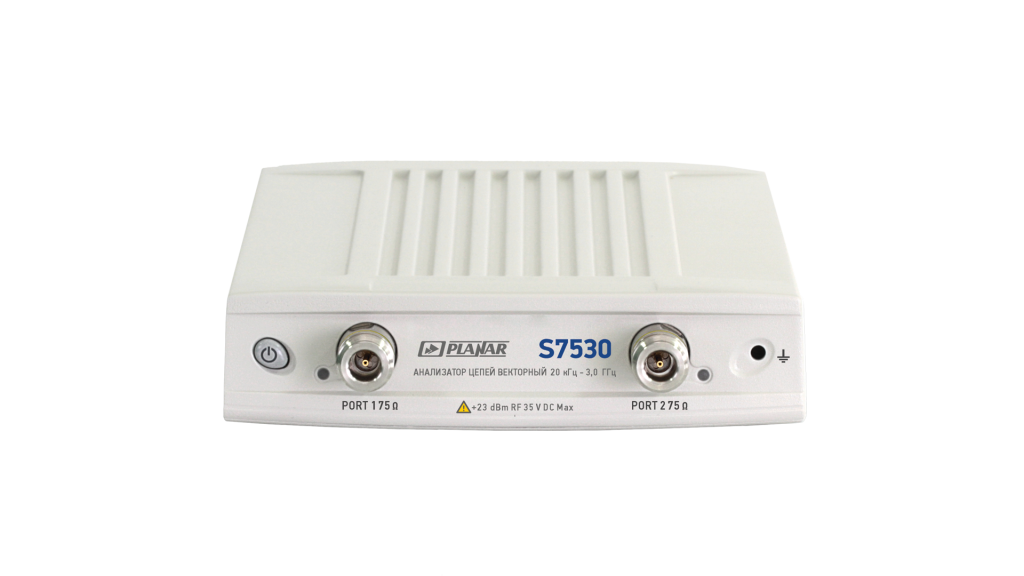

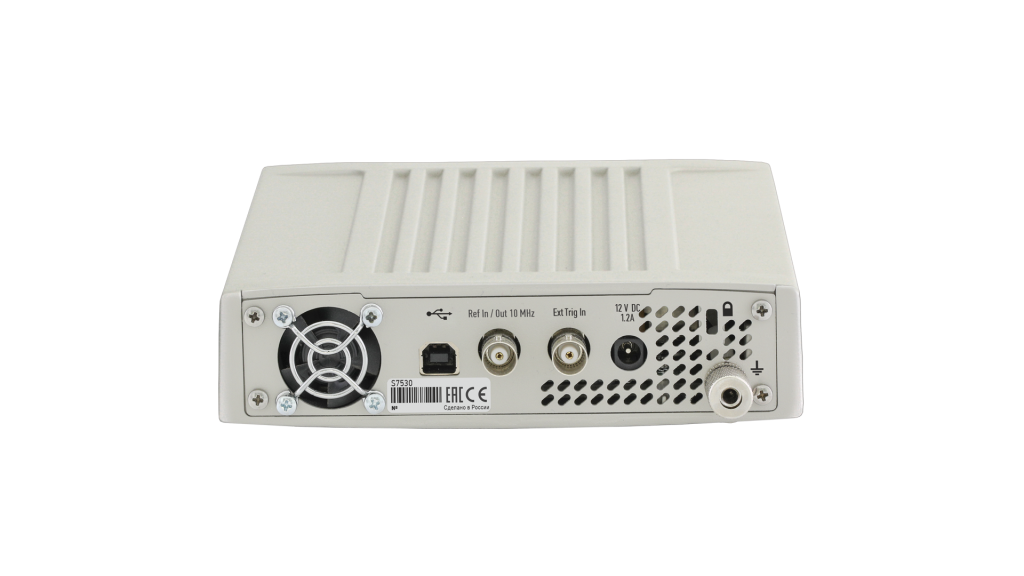

Анализатор цепей векторный S7530

Векторный анализатор цепей S7530 предназначен для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Основные возможности:
- Диапазон рабочих частот: от 0,02 до 3000 МГц
- Измеряемые параметры: S11, S21, S12, S22
- Динамический диапазон измерения модуля коэффициента передачи более 120 дБ
- Минимальное время измерения на одной частоте 200 мкс
- Диапазон регулирования выходной мощности от -50 дБм до +5 дБм
- В программе S2VNA предусмотрен демонстрационный режим для ознакомления с особенностями её работы
Векторный анализатор цепей S7530 представляет из себя двухпортовый двунаправленный прибор.
Анализатор цепей поставляется с соединителями портов - тип N, розетка (75 Ом) по ГОСТ РВ 51914-2002. Наличие в приборе переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.
Наличие удалённого управления позволяет использовать анализатор в составе измерительных комплексов. Анализатор предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Программное обеспечение
S7530 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот |
20кГц…3ГГц |
Динамический диапазон, не менее, дБ |
123 |
Выходная мощность, дБм |
-50…+5 |
Время измерения на одной частоте, мкс |
200 |
Импеданс, Ω |
75 |
Число портов, шт |
2 |
Измеряемые параметры |
S11, S21, S12, S22 |
Питание |
внешний блок питания 12В,1,25 А |
Диапазон рабочих температур, °С |
от +5 до +40 |
Размеры, мм |
297×160×44 |
Вес, кг |
1,3 |
Комплектация
Наименование |
Кол-во, шт |
Анализатор цепей векторный S7530 |
1 |
Кабель USB |
1 |
Блок питания |
1 |
USB-флеш накопитель с программным обеспечением, руководством по эксплуатации |
1 |
Формуляр |
1 |
