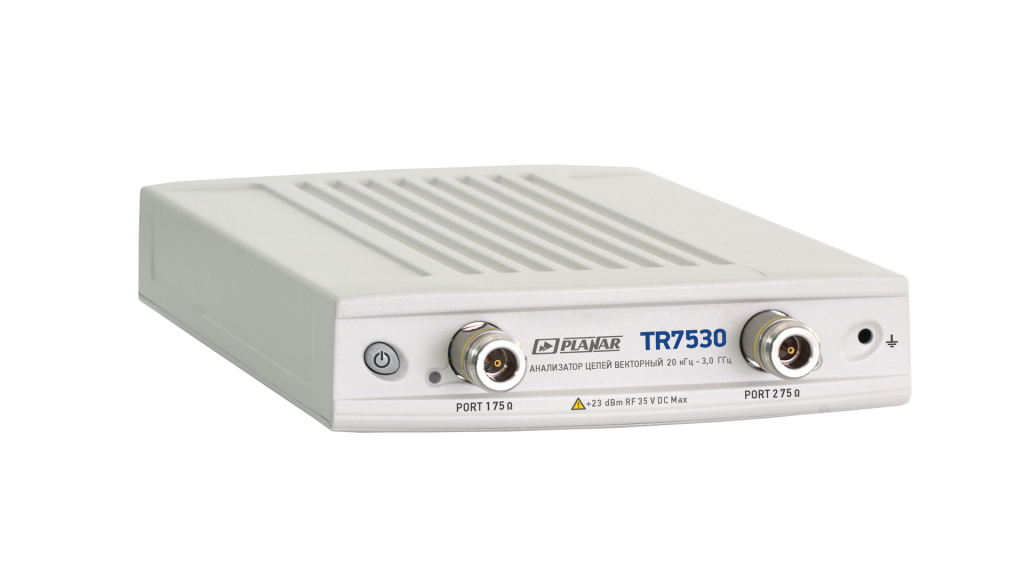

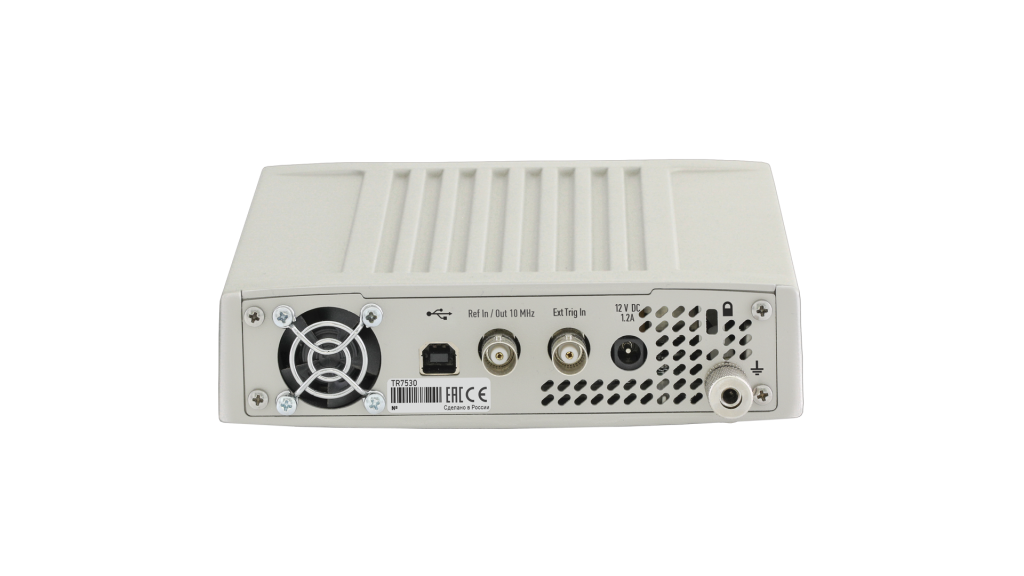

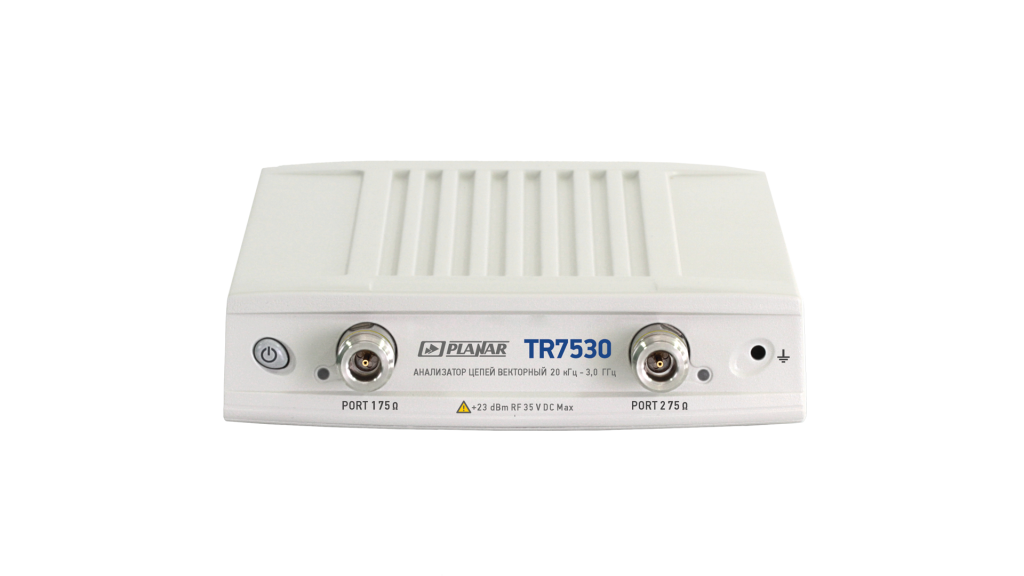

Анализатор цепей векторный TR7530

Векторные анализаторы цепей TR7530 предназначены для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Производитель: ПЛАНАР

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон рабочих частот: от 0,02 до 3000 МГц
Измеряемые параметры: S11, S21
Динамический диапазон измерения модуля коэффициента передачи более 120 дБ
Минимальное время измерения на одной частоте 200 мкс
Диапазон регулирования выходной мощности от -50 дБм до +5 дБм
В программе TRVNA предусмотрен демонстрационный режим работы для ознакомления с особенностями её работы

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Векторные анализаторы цепей TR7530 являются двухпортовыми однонаправленными приборами.

TR7530 поставляются с соединителями портов тип N (75 Ом) по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.

Наличие удалённого управления позволяет использовать анализаторы в составе измерительных комплексов. Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Программное обеспечение

TR7530 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Характеристики

Диапазон рабочих частот	20кГц…3ГГц
Динамический диапазон, не менее, дБ	123
Выходная мощность, дБм	-50…+5
Время измерения на одной частоте, мкс	200
Импеданс, Ω	75
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁
Питание	внешний блок питания 12В,1,25 А
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	267х160х44
Вес, кг	1,3

Комплектация

Наименование	Обозначение	Кол-во, шт
Блок измерительный	IВ7530.1	1
Блок питания 12 В, 1,25 А	-	1
Кабель USB 2.0 AM-BM 1,8м	-	1
Флеш–диск содержащий: программное обеспечение руководство по эксплуатации	ПО 6687–111–21477812–2013 РЭ 6687–111–21477812–2013	1 1
Формуляр	ФО 6687–111–21477812–2013	1
