Прецизионные дозирующие помпы Sawatec

Предназначение:

Различные дозирующие помпы могут использоваться для широкого спектра применений и идеально подходят для использования в полупроводниковой промышленности, в области МЭМС, в медицинской технике, в химической и фармацевтической промышленности, в разливочных и аналитических лабораторных аппаратах

Дозирующие помпы от SAWATEC могут использоваться с носителями c широким спектром вязкости, в сочетании с высокоточной дозировкой носителей.


Применение износостойкого, инертного материала с отличной химической совместимостью с самыми разными жидкостями. Компактный дизайн, простота промывки и очистки, длительный срок службы и низкие расходы на техническое обслуживание, благодаря этому помпы используются не только в наших собственных устройствах и системах, а также предпочитают их устанавливать различные клиенты OEM.

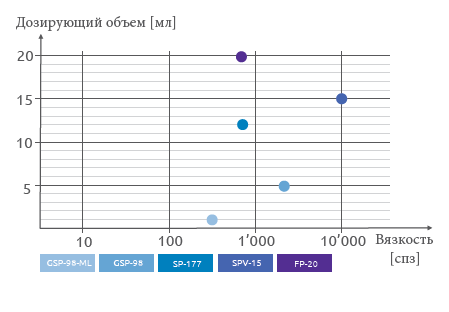

Dosing pumps grafik.png

Различные дозирующие помпы могут использоваться для широкого спектра применений и идеально подходят для использования в полупроводниковой промышленности, в области МЭМС, в медицинской технике, в химической и фармацевтической промышленности, в разливочных и аналитических лабораторных аппаратах.

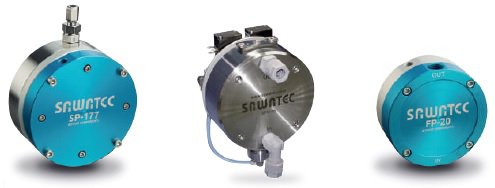

Дозирующие мембранные помпы SP-177 и SPV-15, а также диафрагмовая помпа подачи FP-20 идеально подходят для применений с высокотекучими и вязкими жидкостями, а также одобрены для взрывозащищенных процессов. Все три типа имеют прочную конструкцию, низкие эксплуатационные расходы и очень надежны. Благодаря этим свойствам, они являются хорошим выбором для широкого применения.


Прецизионные дозирующие помпы Sawatec.jpg


Основные характеристики


     SP-177    SPV-15    FP-20
 Характеристики  Спецификация  Примечание  Спецификация  Примечание  Спецификация  Примечание
 Дозировка  0.1 ... 12 мл  ± 0.1мл
в зависимости
от контроллера
 0.1 ... 15 мл  ± 0.1 мл
в зависимости
от контроллера
 0.1 ... 20 мл  ± 0.1 мл
в зависимости
 от контроллера
 Вязкость  10 ... 800 спз    10 ... 10'000 спз    10 ... 800 спз
 Среднее давление
 создаваемое помпой

< 0.2 бар

в зависимости от длины
трубки и вязкости
 0.1 … макс. 5 бар  в зависимости от длины
трубки и вязкости
     < 0.2 бар в зависимости от длины
трубки и вязкости
 Макс. поток
 жидкости

4 мл/сек

в зависимости от длины
трубки и вязкости
4 мл/сек
 в зависимости от длины
трубки и вязкости

 20 мл/сек

в зависимости от длины
трубки и вязкости
 Размеры (Ø x Д)  Ø 120 x 60 мм    Ø 112 x 71мм    Ø 100 x 45 мм
 Вес  3.8 кг    4.0 кг    1.5 кг
 Контроллер помпы Вакуум:
-0.4 …-0.8 бар
Сжатый воздух:
0.5 … 5 бар

Трубка Ø 6/4 мм

Вакуум:
-0.4 …-0.8 бар
Сжатый воздух:
0.5 … 5 бар

Трубка Ø 6/4 мм

Вакуум:
-0.4 …-0.8 бар
Сжатый воздух:
0.5 … 5 бар

Трубка Ø 6/4 мм

 Резьбовое

 соединение

 G 3/8“, G 1/4“  Вход и выход  G 3/8“  Вход и выход  G 3/8“  Вход и выход

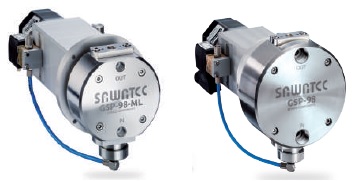

Прецизионные помпы GSP-98-ML и GSP-98 идеально подходят для применений, требующих высокой точности объемов дозирования. Благодаря своей инновационной конструкции с интегрированным управлением клапана, эти помпы не требуют каких-либо дополнительных внешних клапанов. Поэтому пузырьки газа не формируются.


Прецизионные дозирующие помпы Sawatec.jpg

Основные характеристики


GSP-98-ML GSP-98
Характеристики Спецификация Примечание Спецификация Примечание
Дозировка  0.01 ... 2 мл  ± 0.004 мл  0.02 ... 5 мл  ± 0.01мл
Вязкость  10 ... 500 спз    10 ... 3'000 спз
Среднее давление
создаваемое помпой
< 0.2 бар
в зависимости от длины
трубки и вязкости
< 0.2 бар
в зависимости от длины
трубки и вязкости
Макс. поток
жидкости
 2 мл/сек в зависимости от длины
трубки и вязкости
 4 мл/сек в зависимости от длины
трубки и вязкости
Размеры (Ø x Д)  Ø 90 x 220 мм    Ø 112 x 193 мм
Вес  3.8 кг    4.8 кг
Крутящий момент
шагового двигателя
 0.6 Nm    0.6 Nm
Контроллер помпы Сжатый воздух:
4 бар
+ 0.5 бар
Сжатый воздух:
4 бар
+ 0.5 бар
Резьбовое
соединение
 G 1/8“ Вход и выход  G 3/8“ Вход и выход

Прецизионные дозирующие помпы Sawatec.jpg

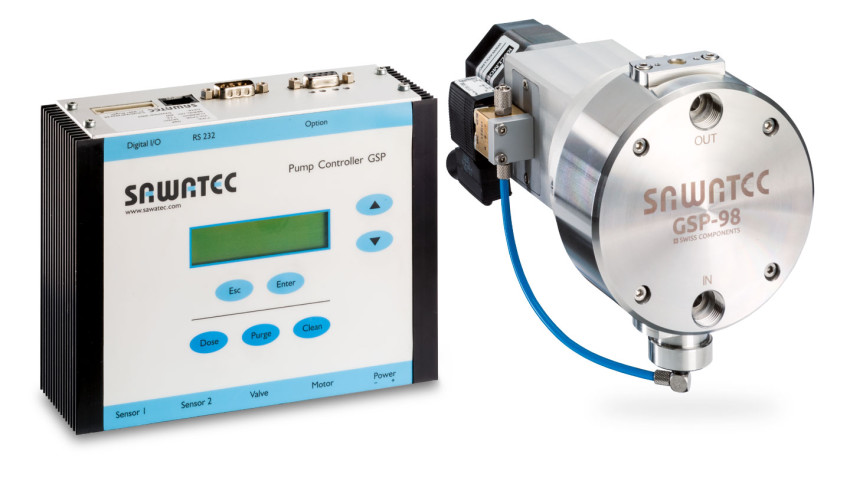

Контроллер помпы GSP II


  • Особенности: дозирование, промывка, очистка.
  • 10 свободно конфигурируемых программ дозирования и очистки.
  • Пользовательский интерфейс через мембранные кнопки с двухстрочным дисплеем.
  • Параметры процесса: дозирование, обратный, смещение и время обратного отсоса жидкости.
  • Контроллер управляет шаговым двигателем и магнитным клапаном.
  • Датчик проверяет исходное положение игольчатого клапана.
  • Оснащен RS232 и интерфейс цифрового ввода/вывода
  • Простота интеграции системы

Материалы, температурный режим и продолжительность жизни


 Часть / Характеристики  Спецификация Примечание
 Мембрана помпы  PTFE-IIR Compound  Bucar®
 Уплотнительное кольцо  EPDM  опционально FFPM
 Метал. части (исключая FP-20)  Нержавеющая сталь SU 316  ISO 1.4435
 Метал.части FP-20  Алюминий  анодированный
 Температура окруж. среды  +4 ... +60 °C
 Время жизни  30 х 106 Циклов помпы

По запросу, другие инертные материалы (такие как peek) могут использоваться для частей, контактирующих со средой.
