JSS

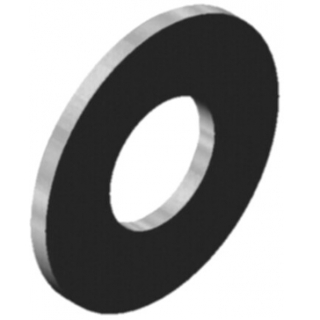

Посеребренная плоская прокладка
  • картинка

Предназначение:

Для применения с веществами сверхвысокой степени чистоты: Для соединений без зазора, соответствующих стандарту DNI-JISS


Основные возможности:

  • Особо герметичное уплотнение «металл-металл»
  • Очистка, сборка и двойная упаковка производится в помещении класса чистоты 10
  • 3 варианта класса шероховатости внутренней поверхности: Ra 0,08 / 0,15 / 0,40 мкм (Ra 3 / 5 / 16 мкдюйм)
  • Большой выбор метрических и дюймовых размеров

  • Диапазон температур: от -270º C до +538º C, от -454º F до +1000º F

  • Макс. рабочее давление: См. таблицы давлений
