Держатель пластин для электрохимической обработки (гальваника) Idonus

Общая информация

Электрический контакт с пластиной имеет очень важное значение для равномерности осаждения при гальваническом осаждении. Наши держатели пластин комплектуются кольцом-электродом для обеспечения наилучшего контакта с поверхностью пластины. Задняя стороны пластины не контактирует с электролитом, защищена. Держатели могут быть изготовлены для пластин любого размера, а также для кусочков.

Описание держателя пластин для электрохимической обработки

Держатель состоит из фиксатора пластины и крышки с кольцом-электродом. Пластина размещается на фиксаторе и прижимается крышкой. Фиксация обеспечивается винтами, электрический контакт кольцом-электродом в крышке. Уплотняющие кольца обеспечивают защиту от протекания электролита внутрь держателя. Крышка держателя изготавливается индивидуально под толщину пластины для уменьшения нагрузки на пластину.

Держатели изготавливаются из полимера PEEK, который устойчив к большинству электролитов используемых в производстве МЭМС. В тоже время полимер имеет твердость близкую по к твердости алюминия, что позволяет очень точно обрабатывать держатель, уменьшая зазоры и снижая нагрузку на пластину.  Подключение  держателя  к источнику питания осуществляется 150 см кабелем с разъемом  BNC или тем, который требуется покупателю.

Держатели могут быть разработаны для решения различных задач.

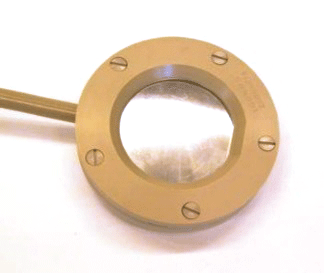

Держатель для гальванического осаждения для пластин 75 мм, материал  PEEK. Держатель пластин может быть изготовлен под любые размеры пластин.

Код товара	WEDC
Размер пластин	От 2” до 8”, возможны под заданный размер и держатели кусочков заданного размера
Совместимость с имеющимися гальваническими ваннами	По запросу
Равномерность тока	Стандартно от 80% до 85%
Материалы Держатель Зажимное кольцо Винты Уплотняющее кольцо	PEEK PEEK PEEK Зависит от используемой ванны
Внутренние размеры (мм) Толщина уплотняющего кольца Рекомендуемая область пластины не вступающая в контакт с электролитом	2.62 10 (меньше по запросу)
Наружные размеры (мм) Диаметр Толщина Винты	Размер пластины +40 25 M6
Отклонение толщин пластин (мкм)	Толщина пластины + / - 100 мкм
Размеры кольца электрода (мм)	Внешн. диаметр= размер пластины -6 Внутр. диаметр = размер пластины -12
Подготовка пластины	Токопроводящий слой для контакта с кольцом
Электрические подключения	150 см кабель BNC разъем (папа)
Рабочие температуры  (°C)	От 5 до 100
Конфигурация держателей Канал внутри ручки держателя для выравнивания давления и температуры	По требованию
