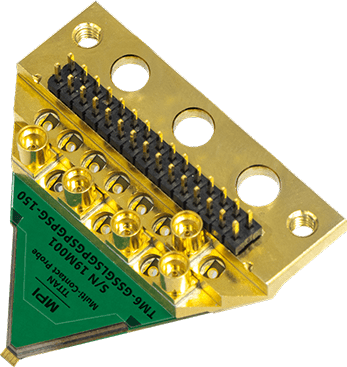

Многоконтактная зондовая головка серии TITAN™

Основные возможности:

  • Многоконтактные зондовые головки изготавливаются по индивидуальному запросу заказчика
  • Могут иметь до 15 контактов
  • Частотный диапазон до 6 ГГц
Многоконтактная зондовая головка TITAN изготовлена по запатентованной технологии MPI для снятия ВЧ характеристик интегральных схем. Головка может иметь до 15 контактов, которые могут быть сконфигурированы индивидуально заказчиком как для ВЧ, логических сигналов, так и параллельного измерения мощности радиочастотных сигналов ИС. Уникальная технология изготовления головок TITAN позволяет достичь превосходного согласования импеданса и электрических характеристик, предоставляет уникальную видимость наконечника головки. Головки имеет долгий срок службы.


Кроме того, многоконтактные головки самые короткие из имеющихся на рынке. Это дает возможность работать в широком температурном диапазоне с большими интегральными схемами в защищенной среде и поддерживать самые сложные тестовые конфигурации.

Особенности Характеристики
Контакты TITAN, изготовленные
по Mems-технологии
  • Идеально согласованные ВЧ каналы
  • Механические характеристики сравнимы с ВЧ зондами серии TITAN™
  • Минимальная механическая и электрическая деградация
    в сравнении с сроком службы зонда и диапазоном температур
  • Малая площадь контактирования в мм диапазоне
    в комбинации с TITAN™ ВЧ головками на контактных площадках ИС
Уникальная видимость наконечника
  • Простота использования даже на небольших контактных площадках DUT
  • Быстрое выравнивание головки с контактной площадкой ИС и короткое время получения данных
  • Воспроизводимые и достоверные данные
Пропускная способность 6 ГГц
и до 15 контактов
  • Точные результаты теста для беспроводных ВЧ интегральных схем
  • Испытание высокоскоростных цифровых цепей
  • Источник питания и управления современных многокаскадных усилителей
Сопротивление контактов
< 45 мОм на Al
  • Точные, воспроизводимые и надежные результаты
    на любом типе металлизации контакта: Au, Cu и Al
Ширина контакта 20 мкм
и широкий диапазон шага от 50 мкм
  • Зондирование небольших контактных площадок таких как 30 мкм x 25 мкм
  • Испытания высокоинтегрированных интегральных схем
  • Меньшие затраты на испытания
Самая короткая головка
из существующих
  • Определение характеристик больших интегральных схем на зондовых станциях с камерой ShielDEnvironment™
  • Простое и быстрое переключение
  • Повторная регулировка позиционера не требуется
Более 1 миллиона касаний на
Al контактных площадках
  • Минимальная стоимость испытаний для кремния, ВЧ, ИС
Области совместимости
  • Гибкость совмещения контактных площадок интегральных схем
  • Эффективное использование оборудования для пластин
  • Короткие сроки изготовления
Изготовление на заказ
  • Короткие сроки изготовления

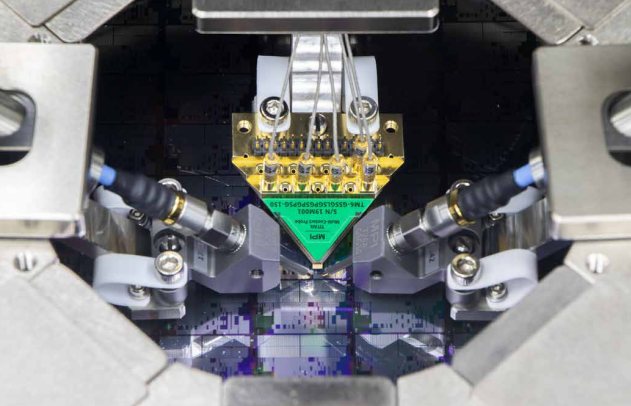

Применение в ShielDEnvironmentTM


ПРИМЕНЕНИЕ В ShielDEnvironmentTM.png

КОНТАКТНАЯ ТЕХНОЛОГИЯ СЕРИИ TITANTM
Как и другие ВЧ головки марки MPI, многоконтактная зондовая головка зонд серии TITAN дает превосходный обзор контактов наконечника в реальном масштабе, который обеспечивается за счет уникальной выступающей конструкции наконечника. Ширина контакта 20 µm и короткий сдвиг многоконтактной головки серии TITANTM обеспечивают минимальное повреждение контактной площадки интегральной схемы и делают возможным зондирование небольших контактных площадок при широком диапазоне температур.

Характеристики


Количество контактов 3 - 15
Шаг от 50 мкм до 150 мкм, с шагом 25 мкм
от 150 мкм до 300 мкм, с шагом 50 мкм
Температурный диапазон от -40 до 150 °C
Ширина контакта 20 мкм
Согласование шкалы (включая угловые контактные площадки) Да
Совместимость с ShielDEnvironmentTM Да
Рекомендуемое превышение 25 мкм
Сопротивление контактов1 < 45 мОм
Срок службы2 > 1,000,000 касаний
1На Al при 20 °C и превышении 25 мкм
2На Al при 20 °C и превышении 50 мкм


Типы контактов

G Земля
S ВЧ сигнал (6 ГГц)
L Логический сигнал (500 МГц)
P Пропускная способность (DC)
X Нет контакта

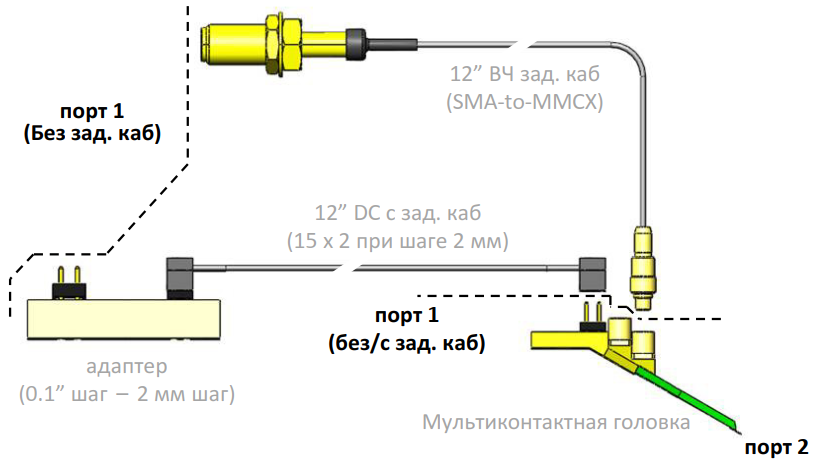

Электрические характеристики (при 20° C)


ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ПРИ 20 °C).png

DC
Тип контакта   IMAX   VMAX Последовательное сопротивление
(исключая контактное сопротивление)
Без заделки кабеля С заделкой кабеля
S 1.2 A 300 В 0.2 Ом 0.7 Ом
L 1.2 A 300 В 0.2 Ом 0.4 Ом
P 1.2 A 50 В 0.2 Ом 0.4 Ом


Стандартные ВЧ (GSG, GS) до 6 ГГц
Конфигурация Без заделки кабеля С заделкой кабеля
Вносимые потери 3 дБ 5 дБ
Обратные потери 10 дБ 10 дБ
L (любой) 500 МГц 70 МГц
S без смежных G 500 МГц 500 МГц


Изоляция до 6 ГГц
Конфигурация Шаг от 50 мкм до 150 мкм Шаг от 200 мкм до 300 мкм
SGS 20 дБ 25 дБ
SS 15 дБ 15 дБ
Измеренный на интерфейсах SMA с посадкой наконечника на 50 Ом


Пропускная способность (DC)
Конфигурация |Z22| Пиковая (от 0.1 до 1 ГГц) Индуктивность жилы (от 1 до 1 ГГц)
GPG, G * P * G 6 Ом 0.4 нГн
GP, G * P 7 Ом 0.7 нГн
* Представляет серию P до 3 отсчетов т. е. P, PP, или PPP


Типичная производительность (20 °C и шаг 200 мкм)

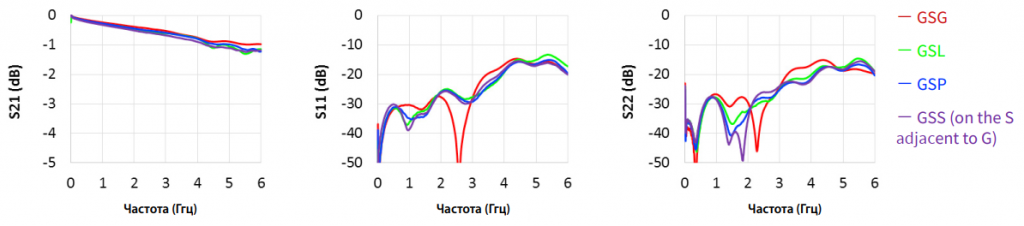

Стандартные ВЧ без заделки кабеля

Стандартные ВЧ без заделки кабеля.png

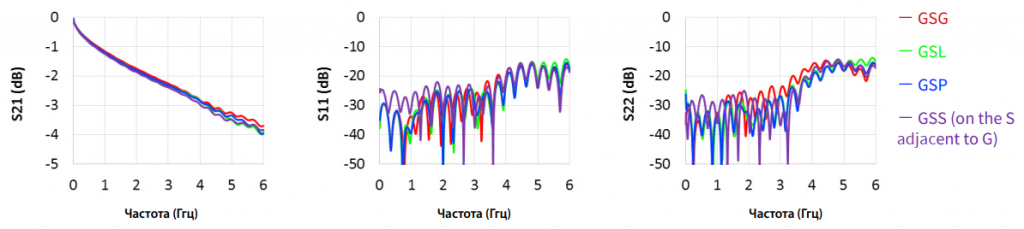

Стандартные ВЧ c заделкой кабеля
Стандартные ВЧ c заделкой кабеля.png

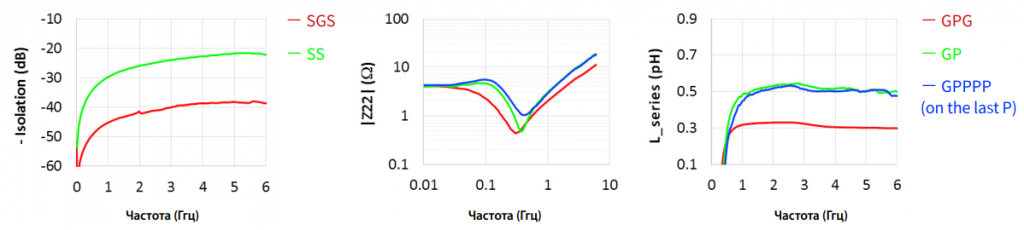

Другие характеристики
Другие характеристики.png

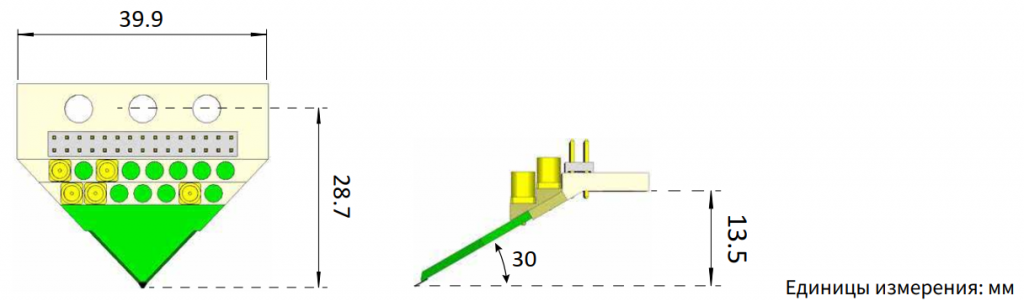

Размеры корпуса зонда


РАЗМЕРЫ КОРПУСА ЗОНДА.png

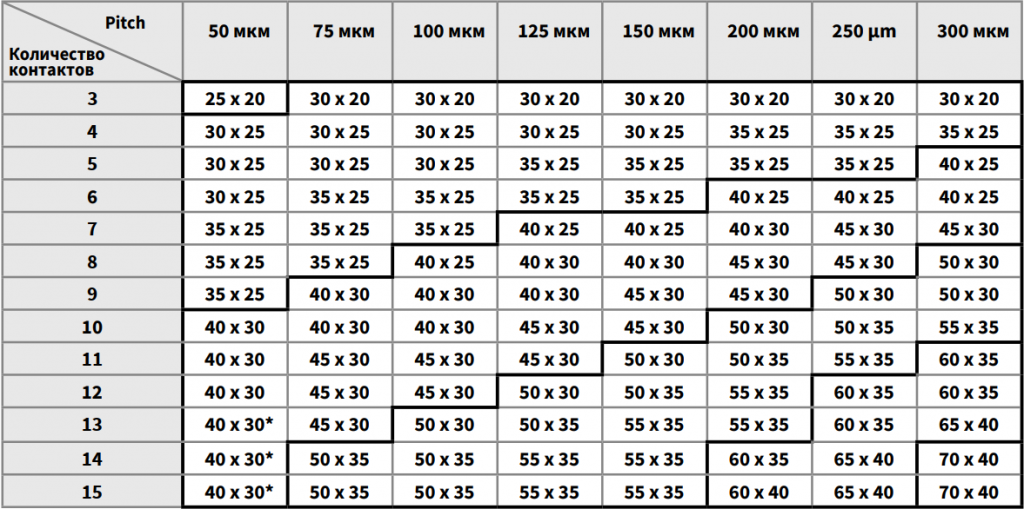

Рекомендуемый размер контактной площадки интегральной схемы


В приведенной ниже таблице показан минимальный размер контактной площадки интегральной схемы необходимой для работы при определенном диапазоне температур. Длина параллельна направлению зондирования.


Минимальный размер контактной площадки ширина (мкм) х длина (мкм)

МИНИМАЛЬНЫЙ РАЗМЕР КОНТАКТНОЙ ПЛОЩАДКИ ШИРИНА (мкм) x ДЛИНА (мкм).png
