Зондовые головки

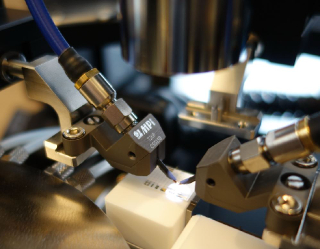

Зонды TITAN™ включают согласованные 50-Ом контактные наконечники, выполненные по МЭМС-технологии, с улучшенными электрическими характеристиками, которые допускают реализацию непревзойденных результатов калибровки в широком диапазоне частот. Запатентованная конструкция выступающего наконечника обеспечивает небольшое окно пассивации зондирования контактной площадки, при этом значительно снижая контактный сдвиг, обеспечивая, таким образом, великолепную контактную повторяемость, необходимую для современных предельных условий измерения.

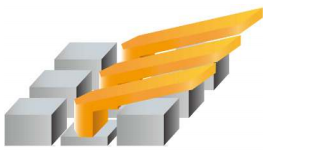

Уникальная конструкция копланарного МЭМС-контактного наконечника зонда TITAN™.	Минимальное скольжение благодаря уникальной конструкции наконечника.

Взаимные помехи

Взаимные помехи зондов TITAN™ 150 микрон на short и open по сравнению с обычными зондами110 ГГц. Результаты корректируются при многолинейной TRL калибровке. Конфигурация всехзондов GSG и шаг 100 мкм.

Контактная повторяемость
Еще одним преимуществом зонда серии Titan™ является улучшенная контактная повторяемость,сопоставимая со всем шумом развертки при измерении на контактных площадкахполуавтоматических станций и на золотых контактных площадках.

Максимальная погрешность контактной повторяемости Калибровки параметра S11 по стандарту AC-2 Зондами T110. Полуавтоматическая система. Десять окружностей касания.

Максимальная погрешность контактной повторяемости  Калибровки параметра S11 по стандарту AC-2 зондами T50. Система ручного зондирования TS50.

Механические характеристики

Материал иглодержателя	Никелевый сплав
Материал корпуса	Алюминиевый сплав
Контактное давление при переходе 2 мил	20 гр.
Срок службы, касаний	> 1000000
Погрешность регулировки между
заземлением и сигналом	± 3 μm
Погрешность плоскостности	± 3 μm
Ширина контактной площадки	< 30 μm
Сопротивление контактов на Au	< 3 mΩ
Температурный диапазон	- 60 до 1750С

Конфигурация зондовых головок

---

GS/SG, GSG	Односигнальная
Частота	DC до 26, 40, 50, 67, 110 ГГц
Угол выхода коннектора	Тип V: 90 градусов
	Тип A: 45 градусов
Диапазон шага:	50-1250 μm

GSSG, GSGSG	Двухсигнальная
Частота	DC до 26, 40, 50, 67 ГГц
Угол выхода коннектора	Тип A: 45 градусов
Диапазон шага:	100-500 μm

Калибровочные подложки

---

Серия AC стандартных калибровочных подложек предлагает до 26 стандартных наборов дляпроведения калибровки методами SOLT, LRM зондов GS/SG и GSG. Пять копланарных линийобеспечивают широкополосную TRL калибровку, а также точную оценку обычно используемыхспособов. Добавляются прямоугольные взаимные элементы для обеспечения калибровки SOLRсистемы RF зондами с прямоугольной конфигурацией. Также имеются в наличии калибровочныеподложки для зондов с широким шагом.

Материал	Алюминий
Конструкция элементов	Копланарные
Поддерживаемые способы калибровки	SOLT, LRM, SOLR, TRL и многолинейныйTLR
Толщина	635 μm
Габаритные размеры	16.5 х 12.5 мм
Коэффициент эффективной скорости при 20  ГГц	0.45
Номинальный волновой характеристическийимпеданс  строки при 20 ГГц	50 Ω
Номинальное сопротивление нагрузки	50 Ω
Обычная погрешность точности подгонки нагрузки	± 0.3 %
Открытый стандарт	Au контакт на подложке
Элементы оценки калибровки	Да
Масштаб линейки	0 – 3 мм
Размер шага линейки	100 μm

Калибровочная подложка АС-2 Конфигурация зонда GSG Поддерживаемый шаг зонда 75 до 250 μm Количество стандартных групп SOLT 26 Количество строк оценки и калибровки 5

Калибровочная подложка АС-3 Конфигурация зонда GS/SG Поддерживаемый шаг зонда 50 до 250 μm Количество стандартных групп SOLT 26 Количество строк оценки и калибровки 5

Калибровочная подложка АС-5 Конфигурация зонда GSG, GS/SG Поддерживаемый шаг зонда 250 до 1250 μm Количество стандартных групп SOLT GSG : 7                                                                       GS : 7                                                                       SG : 7 Открытый стандарт Открытый                                       керамический  Количество строк оценки и калибровки GSG : 2                                                                             GS : 1

Традиционные электрические характеристики



Обычные характеристики стандарта компланарных линий калибровочной подложки AC-2,измеренные зондами T110-GSG100, и способы, рекомендуемые Национальным ИнститутомСтандартов и Технологий [1, 2].
