Новинка от MPI – многоконтактная зондовая головка серии TITAN™

Новости партнёров       16/01/2020 12:00

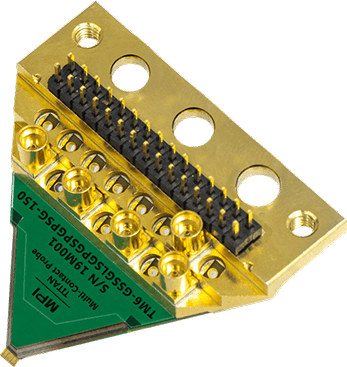

Головка-min.pngМногоконтактная зондовая головка TITAN изготовлена по запатентованной технологии MPI для снятия ВЧ характеристик интегральных схем. Головка может иметь до 15 контактов, которые могут быть сконфигурированы индивидуально заказчиком как для ВЧ, логических сигналов, так и параллельного измерения мощности радиочастотных сигналов ИС. Уникальная технология изготовления головок TITAN позволяет достичь превосходного согласования импеданса и электрических характеристик, предоставляет уникальную видимость наконечника головки. Головки имеют долгий срок службы.

Кроме того, многоконтактные головки самые короткие из имеющихся на рынке. Это дает возможность работать в широком температурном диапазоне с большими интегральными схемами в защищенной среде и поддерживать самые сложные тестовые конфигурации.

Особенности Характеристики
Контакты TITAN, изготовленные
по Mems-технологии
  • Идеально согласованные ВЧ каналы
  • Механические характеристики сравнимы с ВЧ зондами серии TITAN™
  • Минимальная механическая и электрическая деградация
    в сравнении с сроком службы зонда и диапазоном температур
  • Малая площадь контактирования в мм диапазоне
    в комбинации с TITAN™ ВЧ головками на контактных площадках ИС
Уникальная видимость наконечника
  • Простота использования даже на небольших контактных площадках DUT
  • Быстрое выравнивание головки с контактной площадкой ИС и короткое время получения данных
  • Воспроизводимые и достоверные данные
Пропускная способность 6 ГГц
и до 15 контактов
  • Точные результаты теста для беспроводных ВЧ интегральных схем
  • Испытание высокоскоростных цифровых цепей
  • Источник питания и управления современных многокаскадных усилителей
Сопротивление контактов
< 45 мОм на Al
  • Точные, воспроизводимые и надежные результаты
    на любом типе металлизации контакта: Au, Cu и Al
Ширина контакта 20 мкм
и широкий диапазон шага от 50 мкм
  • Зондирование небольших контактных площадок таких как 30 мкм x 25 мкм
  • Испытания высокоинтегрированных интегральных схем
  • Меньшие затраты на испытания
Самая короткая головка
из существующих
  • Определение характеристик больших интегральных схем на зондовых станциях с камерой ShielDEnvironment™
  • Простое и быстрое переключение
  • Повторная регулировка позиционера не требуется
Более 1 миллиона касаний на
Al контактных площадках
  • Минимальная стоимость испытаний для кремния, ВЧ, ИС
Области совместимости
  • Гибкость совмещения контактных площадок интегральных схем
  • Эффективное использование оборудования для пластин
  • Короткие сроки изготовления
Изготовление на заказ
  • Короткие сроки изготовления

КОНТАКТНАЯ ТЕХНОЛОГИЯ СЕРИИ TITANTM

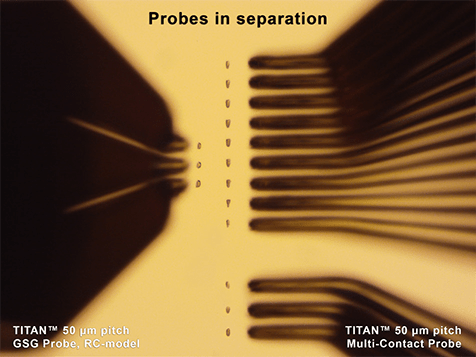

Как и другие ВЧ головки марки MPI, многоконтактная зондовая головка зонд серии TITAN дает превосходный обзор контактов наконечника в реальном масштабе, который обеспечивается за счет уникальной выступающей конструкции наконечника. Ширина контакта 20 µm и короткий сдвиг многоконтактной головки серии TITANTM обеспечивают минимальное повреждение контактной площадки интегральной схемы и делают возможным зондирование небольших контактных площадок при широком диапазоне температур.

Более подробную информацию смотрите в нашем разделе, посвященном зондовым головкам MPI или уточняйте у менеджеров.
