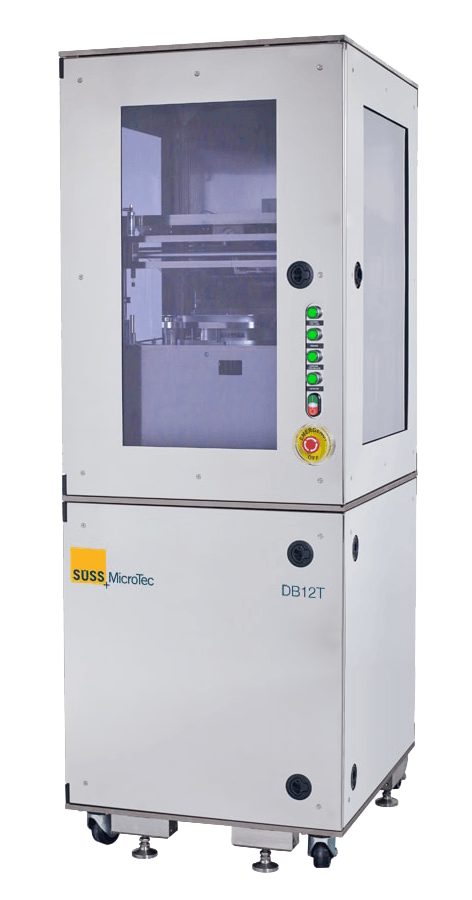

Установка механического дебондинга SUSS DB12T

Германия
  • картинка

Современное решение для механического отделения носителя от полупроводниковых пластин для широкого ряда процессов

Производитель: SUSS MicroTec
Страна производитель: Германия
Возможность двухэтапной приемки
на заводе производителе

Основные возможности:

  • Совместимость с полупроводниковыми пластинами размером от 4 до 12 дюймов и полупроводниковыми пластинами на рамках
  • Тонкие пластины, смонтированные на ленте с прикрепленным носителем
  • Носители идентичного или большего размера
  • Механический дебондинг при комнатной температуре
  • Полный контроль над процессом дебондинга
  • Наименьший возможный шаг продвижения
  • Совместимость с большим количеством адгезивных систем для механического дебондинга
  • Высокая производительность обработки
Подойдет ли эта установка для моей технологии?Консультация эксперта
Механический дебондинг при комнатной температуре с полным контролем продвижения валика

Установка дебондинга SUSS MicroTec’s DB12T представляет собой самое современное решение для механического отделения носителя от полупроводниковых пластин при комнатной температуре для широкого ряда процессов с использованием тонких полупроводниковых пластин. Область применения включает в себя устройства питания, 2.5D интерпозеры и интегрированные устройства 3D, а также 3D МЭМС с корпусированием на уровне пластины, корпуса на уровне пластины с разветвлением и другие.

Система DB12T отделяет опорный носитель от тонких полупроводниковых пластин, толщиной вплоть до 50 мкм и даже меньше. Она совместима с широким рядом адгезивов и разделительных слоев, созданных специально для процессов механического дебондинга.

Доступны дополнительные инструменты для работы с полупроводниковыми пластинами размером от 4 до 12 дюймов и носителями из различных материалов, таких как стекло или кремний. Диаметр носителя может быть таким же как у пластины или большим.

Механический дебондинг с превосходными технологическими свойствами


Перед механическим дебондингом путем отслаивания на установке DB12T пластину на носителе необходимо смонтировать на рамку с пленкой с помощью стандартных инструментов.

В системе дебондинга DB12T используется перфорированный держатель для фиксации полупроводниковых пластин, смонтированных на рамку. Сборка пластины на носителе устанавливается таким образом, чтобы пленка размещалась со стороны тонкой пластины, а затем зафиксирована вакуумным перфорированным держателем. Носитель обращен к гибкой пластине, которая крепится его верхней части для проведения дебондинга.

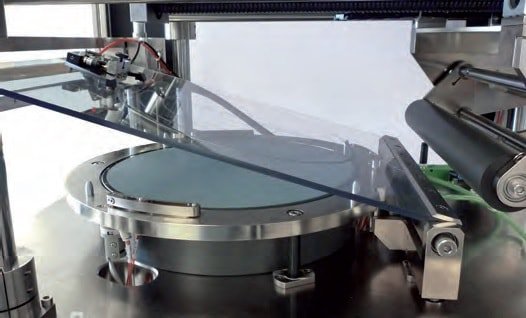

Пористый держатель с рамкой и гибкая пластина SUSS MicroTec DB12T.jpg

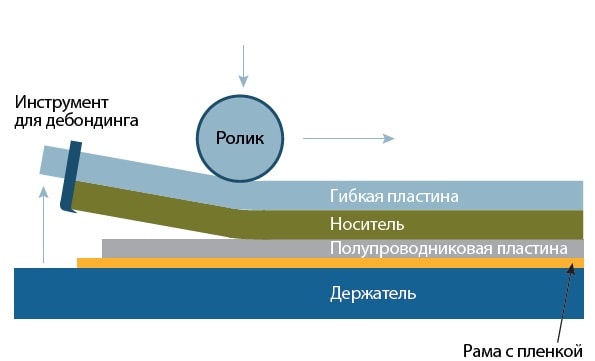

  Линия разделения вид сбоку SUSS MicroTec DB12T.jpg
Пористый держатель с рамкой и гибкая
пластина

Линия разделения, вид сбоку

Под носитель с одной стороны помещают специальное лезвие для начала механического разделения. Высоту введения можно контролировать с микрометрический точностью. В зависимости от комбинации носителя и полупроводниковой пластины можно использовать различные лезвия. При подъеме гибкой пластины с одной стороны используется программируемый ролик, который контролирует сгибание пластины и носителя, а также продвижение отслаивания в течение всего процесса разделения. Ролик обеспечивает минимальное возможное продвижение отслаивания по всей площади пластины. Таким образом, механическая нагрузка на полупроводниковую пластину сводится к минимуму.

Совершенный технологический контроль


Контроль системы DB12T может осуществляться с помощью компьютера, а все соответствующие параметры являются настраиваемыми или программируемыми в виде рецептов для обеспечения оптимального результата для полупроводниковых пластин разных размеров и топографии. В рецепте доступны параметры блокировки, которые остановят процесс разделения, если процесс не проходит безопасно для целостности пластины. Все параметры контролируются и фиксируются в журнале, а силу разделения можно определить для каждой позиции дебондинга.

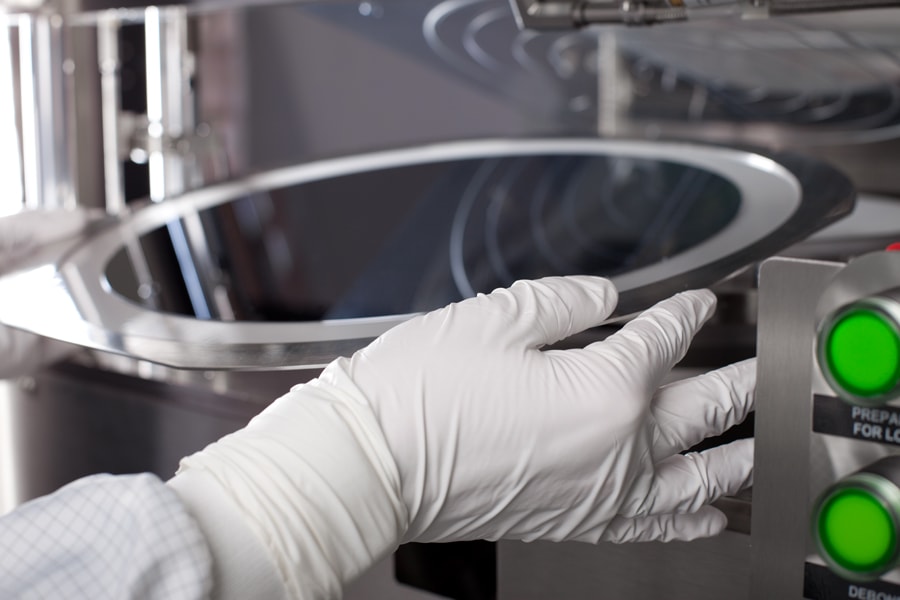

Установка механического дебондинга SUSS MicroTec DB12T.jpg

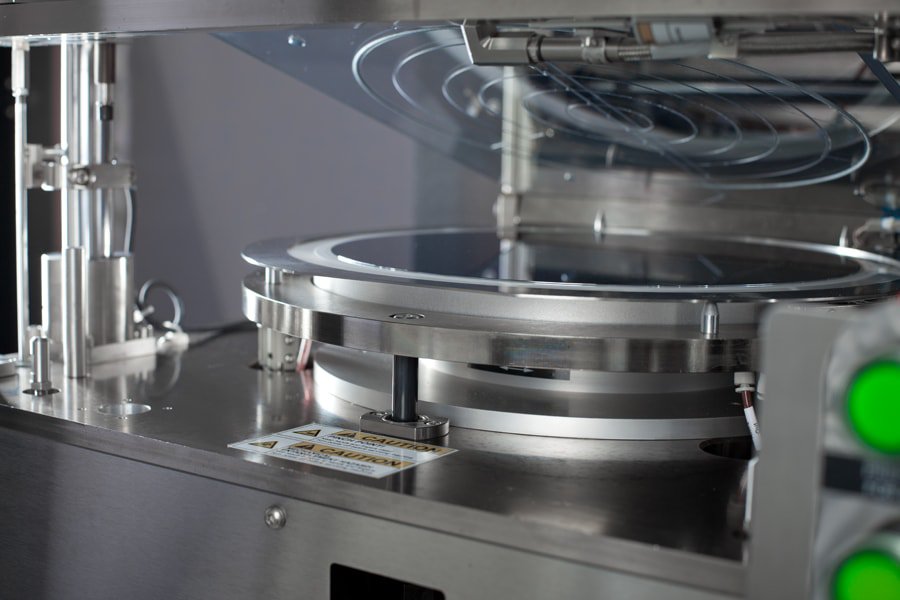

  Установка механического дебондинга SUSS MicroTec DB12T.jpg

Общие характеристики
Подложки Полупроводниковая пластина на носителе, смонтированная на рамку с пленкой
Размеры подложек В зависимости от конфигурации, рамки и пластины от 4 до 12 дюймов
Процесс дебондинга Контролируемое механическое отслаивание при комнатной температуре
Парметры дебондинга Регулируемая и настраиваемая инициация дебондинга. Сила отрыва и параметры для контроля отслаивания программируются для нескольких зон. Настраиваемые пределы блокировки для остановки дебондинга, если процесс разделения не безопасен для целостности пластины.
Контроль процесса Параметры дебондинга контролируются и фиксируются в журнале.
Коммуникации
Вакуум -0,7 бар
Сухой сжатый воздух 6 бар +/- 10 %
Азот 6 бар +/-10 %
Мощность 3x 200 VAC или 3x 400 VAC, 50 / 60 Hz
