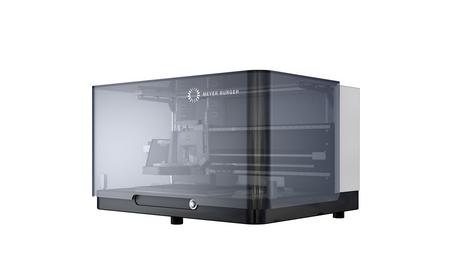

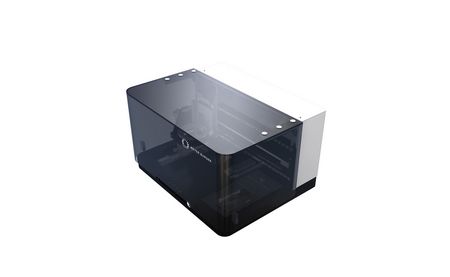

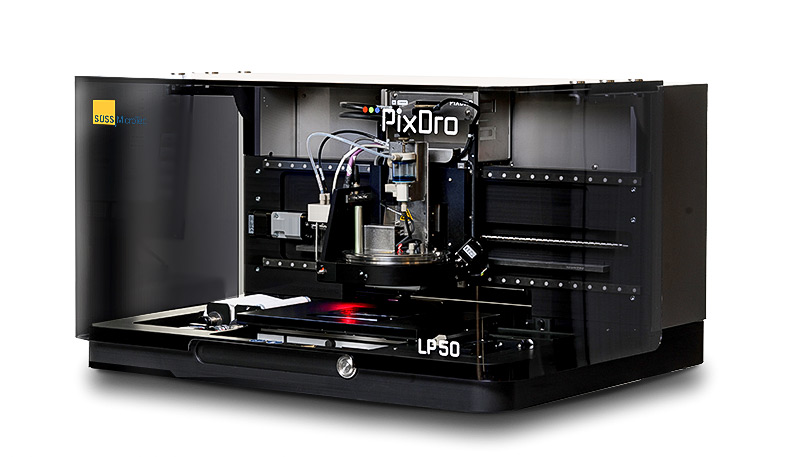

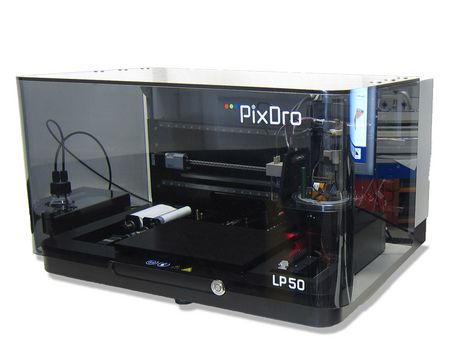

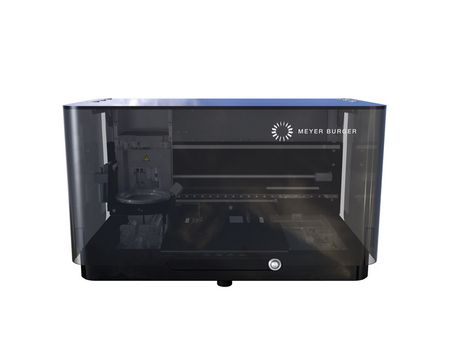

PiXDRO LP50 Система струйной печати

Инновационные системы струйной печати для исследовательских применений.

Производитель: SUSS MicroTec
Страна-производитель: Германия
Возможность двухэтапной приемки
на заводе производителе

Основные возможности:

  • Высокоточная струйная печать
  • Продвинутые метрологические модули
  • Открытый и интуитивно понятный интерфейс
  • Быстрая смена печатающих головок и чернил
  • Система автоматического обслуживания печатающих головок

Подойдет ли эта установка для моей технологии?Консультация эксперта

Настольная система струйной печати PiXDRO LP50 используется для печати функциональных слоев на подложку.  Система разработана для исследовательских применений струйной печати, а также для разработки материалов печатной электроники. Платформа LP50 открытая, высокоточная, конфигурируемая для решения различных задач и простая в эксплуатации, что позволяет занимать лидирующие позиции технологии струйной печати.  Система LP50 подходит для широкого спектра применений и может быть использованы в различных сферах, таких как микроэлектроника, корпусирование полупроводниковых приборов, печатная электроника, фотовольтаика, биомедицинская инженерия.

Ключевые преимущества
  • Высокоточная струйная печать
  • Продвинутые метрологические модули
  • Открытый и интуитивно понятный интерфейс
  • Быстрая смена печатающих головок и чернил
  • Система автоматического обслуживания печатающих головок
Особенности
  • Совместима с различными чернилами: на основе растворителей, водными, термоплавкими и УФ отверждаемыми
  • Система визуализации для инспекции капли чернил, совмещения подложки и инспекции печати
  • Высокоточная пяти осевая механическая система подвижек
  • Нагреваемый столик для подложек
  • Собрана из высокоточных и надежных производственных комплектующих
Выбор производственных печатающих головок
  • Fujifilm Dimatix S-class, Sapphire, Emerald Samba G3L, DMC
  • Konica Minolta KM512, KM1024i
  • XAAR 1003 series
  • OCE CrystalPoint C29
Выбор производственных печатающих головок
  • Advanced Drop Analysis (ADA) - система анализа для оптимизации производительности струйной печати
  • Automatic Print Optimization (APO) - система оптимизации процесса печати для получения лучших результатов печати
  • Охлаждение столика для подложек
  • Конфигурация с двойной печатающей головкой
  • Подогреваемая емкость для чернил
  • УФ светодиодный модуль экспонирования
  • Лазерный модуль
  • Держатели подложек разработанные индивидуально под заказа
  • Интеграция перчаточного бокса
  • Система хранения чернил JS20
  • Стол с отделом для хранения реактивов, монитором и клавиатурой, размещенных на кронштейне
  • Система рециркуляции чернил для чернил с наночастицами
  • Продвинутый растеризатор файлов Gerber
Максимальный размер подложки  227 x 327 мм
Максимальная толщина подложки  25 мм
Фиксация подложки  Вакуумный зажим
Контроль температуры подложки Нагрев до 90 °C
(опционально охлаждение до 4 °C)
Точность платформы  +/- 20 мкм  (3s)
Повторяемость +/- 5 мкм (3s)
Система перемещения X, Y, Z, поворот столика для подложки
и печатающей головки
Скорость печати  До 500 мм/с
Печатающая головка  16 - 2048 сопел; размер капли от 1 до 80 пл
Время смены печатающей головки < 2 минут, калибровка
Система обслуживания печатающей головки Продувка, сброс материала, заполнение, очистка
Система визуализации Обзор капли и общего рисунка
Управление Интуитивно понятный интерфейс, открытое ПО для программирования рецептов печати
Формат изображений Bitmap, Gerber, postscript, PDF
Тип чернил Solvent based, nanoparticle, aqueous, hotmelt, UV-curable
Вязкость чернил  2 – 20 сП
Емкость для чернил 15 мл нагреваемая емкость
Продвинутое метрологическое программное обеспечение (опционально) Advanced Drop Analysis (ADA)  - система  анализа для оптимизации производительности струйной печати и Automatic Print Optimization (APO)  - система оптимизации процесса для получения лучших результатов печати
Интегрированные модули последующей обработки (опционально)  УФ светодиодный модуль экспонирования
Занимаемая площадь (ш x г x в) ок. 770 x 620 x 410 мм (исключая компьютер и монитор)
Вес ок. 90 кг
