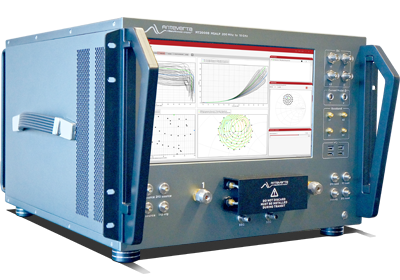

Системы для активного Load Pull с модулированным сигналом
Системы MT1000 и MT2000 предназначены для проведения load pull измерений со скоростью до 1000 состояний импеданса/мощности в минуту
Системы MT1000 и MT2000 предназначены для проведения load pull измерений со скоростью до 1000 состояний импеданса/мощности в минуту без ограничения положения вектора на диаграмме Смита при следующих условиях:
- Однотональный непрерывный сигнал и импульсный СВЧ-сигнал
- Постоянное и импульсное смещение по напряжению
- Временные диаграммы напряжения, тока и нагрузочные линии
- Регулировка импеданса основной частоты и гармоник источника/нагрузки
- Частотный диапазон от 1 МГц до 67 ГГц
Высокоскоростные измерения load pull с высоким коэффициентом отражения при описанных выше условиях предназначены для следующих задач:
- Уменьшение времени выхода на рынок за счет большей скорости измерений
- Исключение простоя, связанного с использованием традиционных пассивных механических load pull систем, без потери точности
- Верификация нелинейных компактных моделей
- Экстракция нелинейных поведенческих моделей
- Исследование и разработка, построение проверочных тестов на пластине
Системы MT1000 и MT2000 являются комплексными решениями для load pull измерений, которые заменяют целый ряд приборов: пассивные фундаментальные и гармонические тюнеры импеданса, векторный анализатор цепей и/или нелинейный векторный анализатор цепей, аналоговые и векторные генераторы сигналов, анализаторы сигналов и осциллографы. MT1000 и MT2000 позволяют проводить высокоскоростные load pull измерения и широкополосную подстройку импеданса для модулированных сигналов.
В дополнение ко всему система MT2000 способно контролировать импеданс в широкой полосе до 1000 МГц на основной частоте и гармониках и подходит для следующих задач:
- Измерение коэффициента мощности по соседнему каналу (ACPR) и модуля вектора ошибок EVM при проектировании широкополосных схем усилителей
- Улучшение линейности усилителя мощности на основе управляемых ограничений полосы
- Оценка работы устройств в реальных условиях нагрузки антенной
- Оценка характеристик устройств при различных топологиях согласующей цепи
