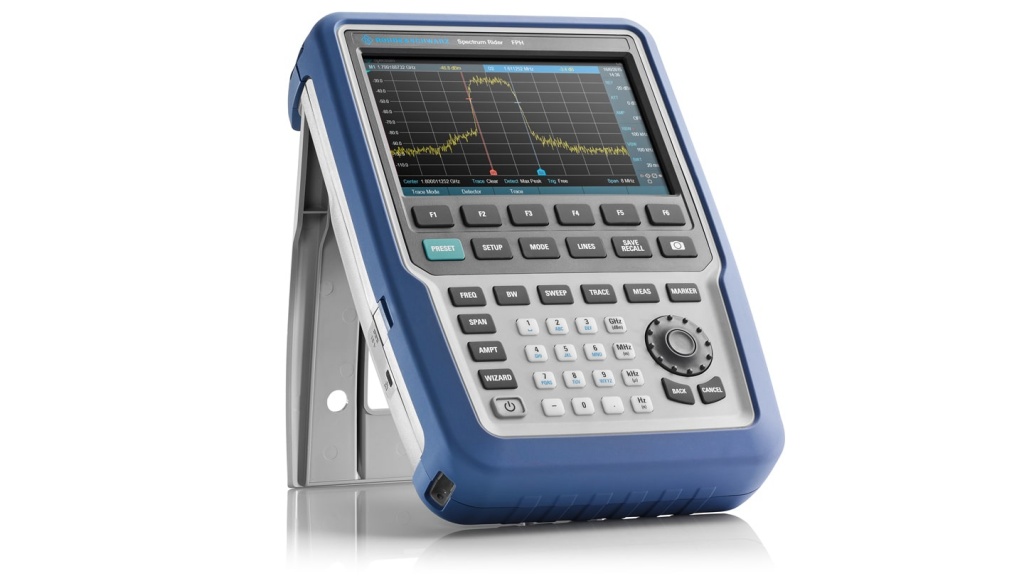

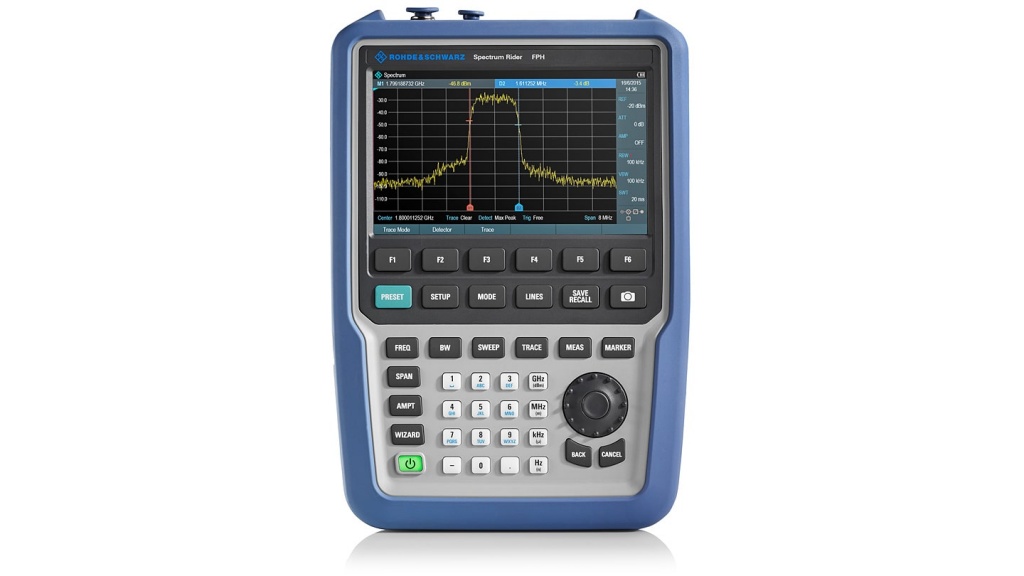

Портативный анализатор спектра Rohde&Schwarz серии FPH

Особенности и преимущества

• Гибкость

  • Диапазон частот любой модели R&S Spectrum Rider FPH может быть расширен следующим образом:

    R&S Spectrum Rider FPH модели .02: расширение от 2 ГГц до 3/4 ГГц
    R&S Spectrum Rider FPH модели .06: расширение от 6 ГГц до 8 ГГц
    R&S Spectrum Rider FPH модели .13: расширение от 13,6 ГГц до 20 ГГц
    R&S Spectrum Rider FPH модели .26: расширение от 26,5 ГГц до 31 ГГц

• Эффективность

  • R&S Spectrum Rider FPH имеет уровень собственного шума такого низкого уровня, как -146 дБмВт (тип.). Низкий уровень собственного шума предполагает возможность захвата слабых сигналов анализатором. Включите предусилитель (опцию) для дополнительного повышения чувствительности до -162 дБмВт (от 20 МГц до 3 ГГц). Опции предусилителя:

    R&S Spectrum Rider FPH модели .02: R&S FPH-B22
    R&S Spectrum Rider FPH модели .06: R&S FPH-B23
    R&S Spectrum Rider FPH модели .13: R&S FPH-B24
    R&S Spectrum Rider FPH модели .26: R&S FPH-B25

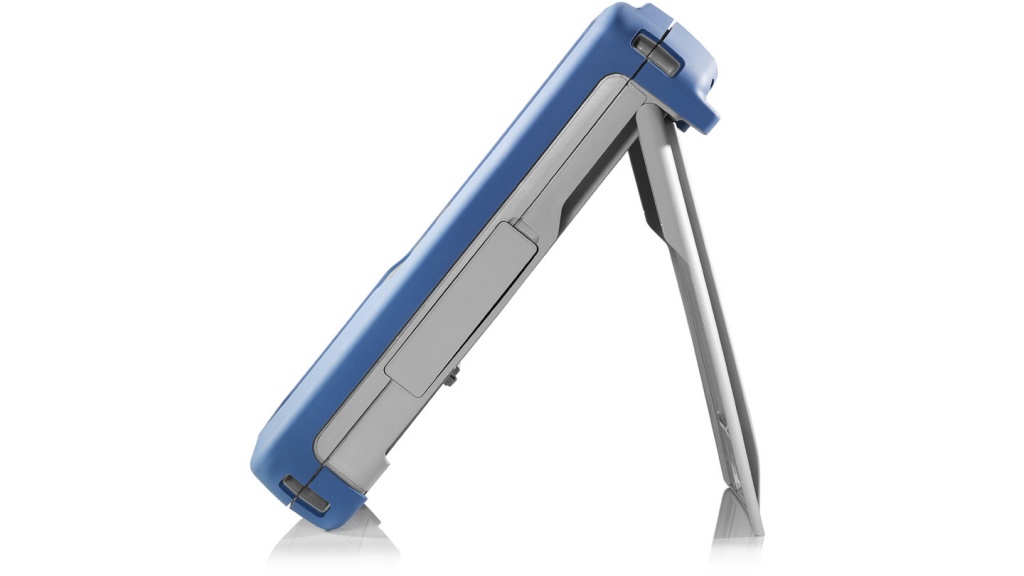

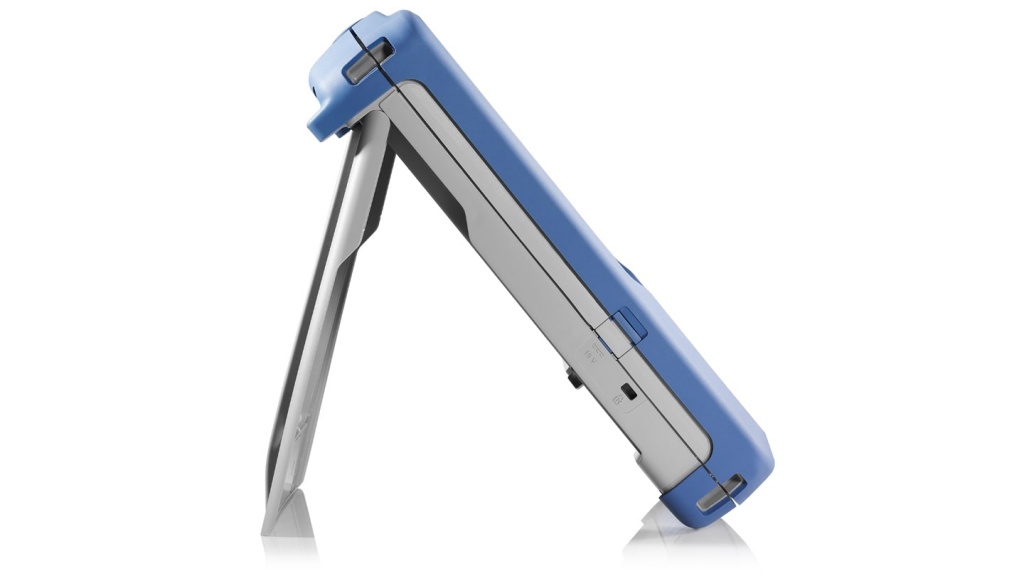

• Портативность

  • Весит всего 2,5 кг
  • Наряду с эргономичной конструкцией анализатор R&S Spectrum Rider FPH имеет компактные размеры и малый вес. С удобным боковым ремнем комфортно проводить кратковременные измерения. Для свободы рук при работе поставляется кобура (R&S HA-Z322) с ремнем, который специально разработан для равномерного распределения веса по телу.

• Долговечность

  • Аккумулятора R&S Spectrum Rider FPH хватает на работу в полевых условиях в течение всего дня. При включенном приборе зарядка аккумулятора занимает 4 часа. Аккумулятор заряжается быстрее при выключенном приборе или использовании внешнего зарядного устройства.

    R&S Spectrum Rider FPH модели .02: 8 часов до полной зарядки
    R&S Spectrum Rider FPH модели .06: 7 часов до полной зарядки
    R&S Spectrum Rider FPH модели .13/.26: 6 часов до полной зарядки

• Удобство использования

  • Для улучшения восприятия пользователя пользовательский интерфейс работает так же, как смартфон. Сенсорный экран не только включает строку меню, но также позволяет пользователю смещать спектр, увеличивать и уменьшать изображение полосы, добавлять/ удалять маркеры и т. д.
  • 1 R&S°Spectrum Rider ЁРН модели для полной зарядки 1 R&S°Spectrum Rider ЁРН модели для полной зарядки 1 R&S°Spectrum Rider ЁРН модели часов для полной зарядки
  • .02: 8 часов .06: 7 часов .13/.26: 6
  • Простые и интуитивно-понятные элементы управления меняют правила игры в отрасли. R&S FPC подключается к R&S InstrumentView, а также к платформам дистанционного управления R&S MobileView с помощью USB, Ethernet или Wi-Fi. R&S InstrumentView (программное обеспечение ПК) и R&S MobileVew (приложение для iOS/Android) представляют собой высокоэффективные комплексные приложения дистанционного управления, которые поставляются вместе с R&S FPC.

• Однопортовый векторный анализатор цепей

  • Благодаря уникальной конструкции с использованием встроенного КСВН-моста анализатор R&S FPC1500 может выполнять однопортовые векторные измерения характеристик отражения. Эта особенность позволяет измерять импеданс ВЧ-антенн и ВЧ-цепей с отображением диаграммы Смита и измерять расстояние до места повреждения с целью обнаружения поврежденных участков длинного ВЧ-кабеля.

• Следящий генератор

  • Для создания радиочастотных устройств часто требуются испытания пассивных или активных ВЧ-устройств, которые сами по себе не генерируют никаких ВЧ-сигналов (речь идет, например, о6 усилителях, фильтрах и даже ВЧ-кабелях). В этой ситуации в дополнение к автономному анализатору спектра необходим генератор сигналов. R&S FPC1500 имеет функциональные возможности следящего генератора, которые обеспечивают возможность измерения характеристик передачи, например, в ВЧ-фильтре, а также основных измерений АЧХ.

• Генератор сигналов

  • R&S FPC1500 может использовать свой встроенный источник сигналов в независимом режиме. Эта уникальная возможность позволяет R&S FPC1500 работать в качестве генератора незатухающих колебаний (CW). Источник можно использовать, например, для генерации сигнала гетеродина с целью измерения параметров смесителя или в качестве входного сигнала для измерения усиления в усилителе.

• Анализ модуляции

  • Базовые форматы цифровой модуляции используются для выполнения многих прикладных задач, например связи ближнего поля. R&S FPC поддерживает анализ АМн и ЧМн. На экранах цифровой модуляции отображаются кривая, глазковая диаграмма, ошибки модуляции и результаты символьного анализа. Также доступны специализированные конфигурационные предварительные настройки для Bluetooth Low Energy (Bluetooth LE) и систем мониторинга давления в шинах (ТРМ5). Демодулированный звук поддерживается с помощью как встроенного динамика, так и гнезда для подключения наушников.

• Режим приемника

  • R&S FPC обеспечивает дополнительный режим приемника R&S FPC-K43 для анализа ЭМП на печатных платах, интегральных схемах и в экране кабеля. Предусилитель R&S FPC-B22 компенсирует переходное затухание в пробниках и повышает чувствительность для обнаружения слабых сигналов помех. Экономичный и при этом высокоэффективный анализатор R&S FPC можно использовать для анализа и определения местоположения источников помех во время разработки.

• Подходит для учебной лаборатории

  • В учебной лаборатории анализатор спектра R&S FPC идеально подходит для ВЧ-исследований. В нем совмещаются простота применения и новейшая технология по доступной цене. Большой экран высокого разрешения размером 10,1 дюйма показывает все детали сигнала, и при этом одним прибором могут пользоваться несколько студентов. Преподаватель может ассистировать или выполнять удаленный контроль с помощью ПО для дистанционного управления.

Доступные модели
