Анализатор спектра и сигналов Rohde&Schwarz серии FPS

Получить информационную брошюру

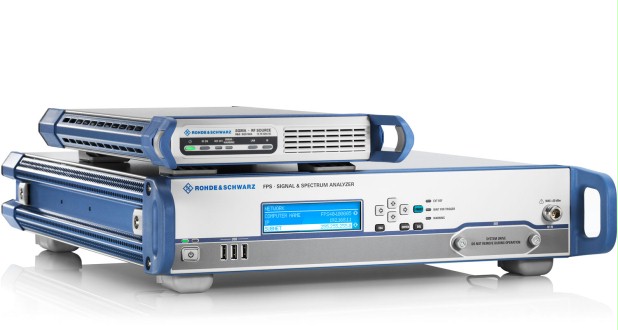

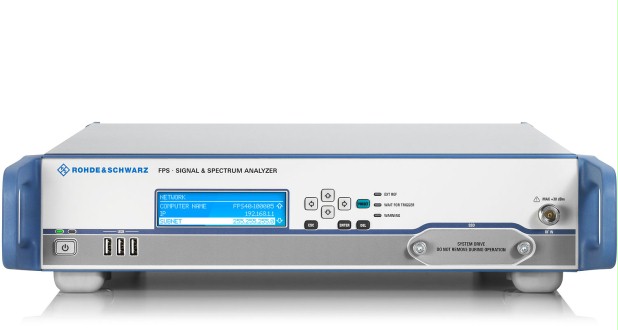

R&S FPS — в высшей степени производительный и компактный анализатор спектра и сигналов. Размер прибора по высоте составляет 2 HU, что в 2 раза меньше в сравнении со стандартными размерами аналогичных приборов.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот до 4/7/13,6/30/40 ГГц
Полоса анализа сигналов до 160 МГц
Погрешность измерения уровня 0,4 дБ до 7 ГГц

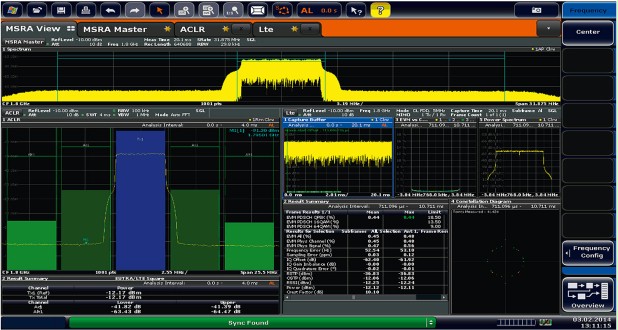

Применение измерений для GSM/EDGE (включая EDGE Evolution), WCDMA/HSPA+, LTE, WLAN, векторного анализа сигналов
Фазовый шум –110 дБн (1 Гц) при отстройке частоты 10 кГц
Точка пересечения интермодуляционных составляющих третьего порядка +15 дБмВт (TOI)
Средний уровень собственного шума –155 дБмВт (DANL) при частоте 1 ГГц в полосе пропускания 1 Гц
Съемный жесткий диск для применений, в которых безопасность является ключевым фактором

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Особенности и преимущества

Высокая пропускная способность для эффективной работы

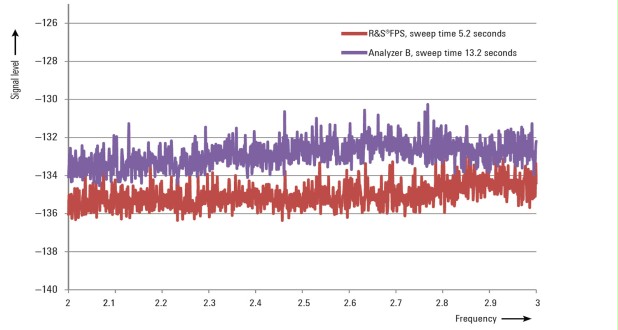

Скорость работы в пять раз выше, чем у других анализаторов спектра и сигналов

Быстрое переключение между настройками прибора

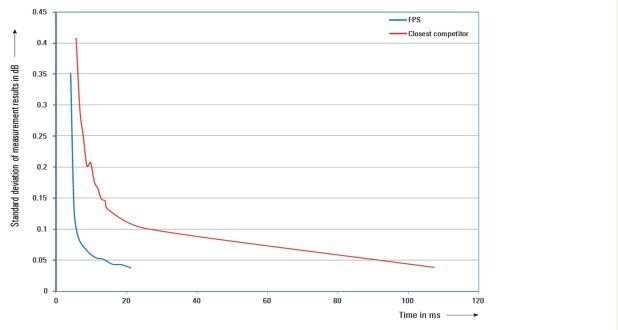

Быстрые и точные результаты измерений

Занимает меньше места в испытательных стойках

Настраиваемые процедуры испытаний для применений в производстве

Высокоэффективное дистанционное управление

Возможность подключения

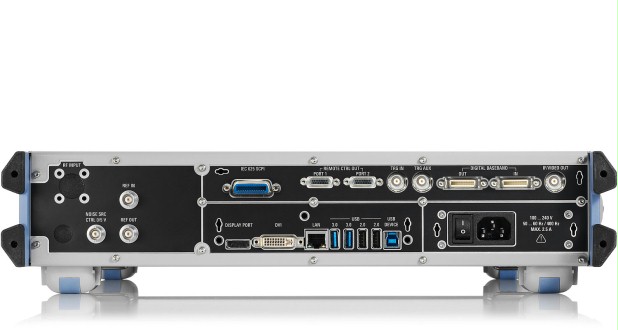

Многочисленные интерфейсы, которые можно интегрировать в любую среду

Готов к стандартам завтрашнего дня

Полностью цифровой спецпроцессор обеспечивает высокую точность и превосходную воспроизводимость измерений

Полоса анализа сигналов шириной 160 МГц, подходит для WLAN IEEE 802.11ac

Простой переход к следующему поколению в анализе сигналов

Технические характеристики

Частота
Диапазон частот	R&S FPS4	От 10 Гц до 4 ГГц
	R&S FPS7	От 10 Гц до 7 ГГц
	R&S FPS13	От 10 Гц до 13,6 ГГц
	R&S FPS30	От 10 Гц до 30 ГГц
	R&S FPS40	От 10 Гц до 40 ГГц
Старение опорного источника		1×10-6 в год
	с опцией R&S FPS-B4	1×10-7 в год
Полосы пропускания
Полоса разрешения	стандартная развертка	от 1 Гц до 10 МГц
	стандартная развертка, нулевая полоса обзора	От 1 Гц до 10 МГц, 20 МГц, 28 МГц 40 МГц дополнительно
	БПФ-развертка	от 1 Гц до 300 кГц
	канальный фильтр	от 100 Гц до 5 МГц
Видеофильтр		от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц
Ширина полосы анализа		28 МГц
	с опцией R&S FPS-B40	40 МГц
	с опцией R&S FPS-B160	160 МГц
Средний уровень собственного шума (DANL)
DANL (полоса пропускания 1 Гц)	1 ГГц	–152 дБмВт, –155 дБмВт (тип.)
	3 ГГц	–150 дБмВт, –153 дБмВт (тип.)
	7 ГГц	–146 дБмВт, –149 дБмВт (тип.)
	13,6 ГГц	–148 дБмВт, –151 дБмВт (тип.)
	30 ГГц	–144 дБмВт, –147 дБмВт (тип.)
С предусилителем, опция R&S FPS-B22	1 ГГц	–162 дБмВт, –165 дБмВт (тип.)
	3 ГГц	–160 дБмВт, –163 дБмВт (тип.)
	7 ГГц	–156 дБмВт, –159 дБмВт (тип.)
С предусилителем, опция R&S FPS-B24	13,6 ГГц	–164 дБмВт, –167 дБмВт (тип.)
	30 ГГц	–159 дБмВт, –161 дБмВт (тип.)
Интермодуляция
Точка пересечения интермодуляционных составляющих третьего порядка (TOI)	f < 3,6 ГГц	+13 дБмВт, +16 дБмВт (тип.)
	3,6–30 ГГц	+15 дБмВт, +18 дБмВт (тип.)

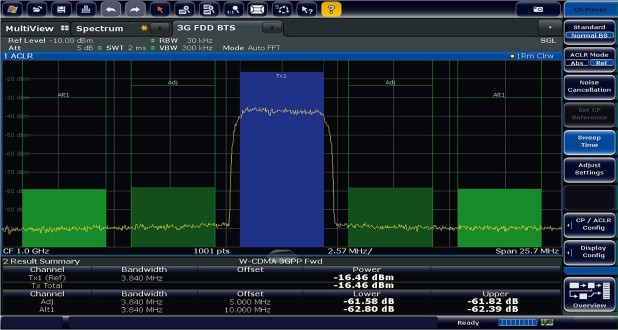

Динамический диапазон WCDMA ACLR	без компенсации шума	70 дБ
	с компенсацией шума	73 дБ
Фазовый шум
Несущая частота 1 ГГц	Отстройка от несущей 10 кГц	–106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)
	Отстройка от несущей 100 кГц	–115 дБн (1 Гц)
	Отстройка от несущей 1 МГц	–134 дБн (1 Гц)
Общая погрешность измерения	3,6 ГГц	0,28 дБ
	7 ГГц	0,39 дБ
	13,6 ГГц	1 дБ
	30 ГГц	1,32 дБ
