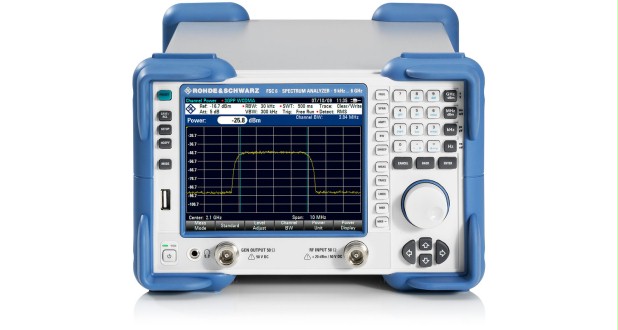

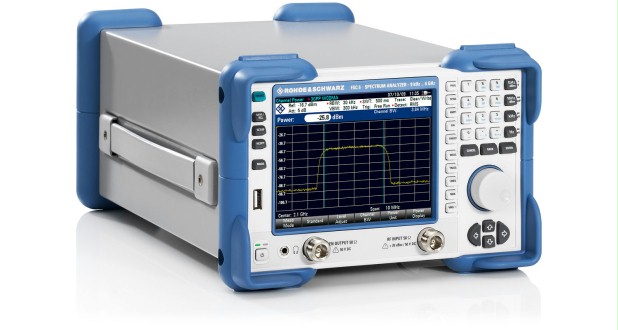

Анализатор спектра и сигналов Rohde&Schwarz серии FSC
R&S FSC — компактный, экономически эффективный прибор, который содержит все необходимые функции профессионального анализатора спектра соответствующего качества Rohde & Schwarz. Прибор закрывает широкий диапазон задач, начиная от простых задач при разработке и заканчивая производством, а также может использоваться для обучения специалистов в ВЧ-области. Кроме того, прибор отлично подходит для использования в сервисных работах и в обслуживании.
Основные возможности:
- Диапазон частот: 9 кГц до 3 ГГц или 6 ГГц
- Разрешение полосы: 10 Гц до 3 МГц
- Высокая чувствительность (<-141 дБм (1 Гц), с опциональным предусилителем <-161 дБм (1 Гц))
- Высокая точка пересечения третьего порядка (> 10 дБм, тип. 15 дБм)
- Малая погрешность измерений (<1 дБ)
- Встроенные следящий генератор (модель .13/.16)
- Компактные размеры
- Малое энергопотребление (12 Вт)
R&S FSC содержит множество функций для упрощения и ускорения процесса разработки и тестирования ВЧ устройств. Отличные ВЧ характеристики прибора и высокая точность измерений обеспечивают надежные и воспроизводимые результаты измерений.

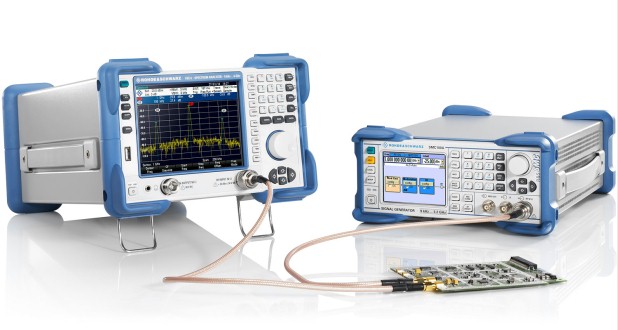

Четыре модели R&S FSC доступны в разных частотных диапазонах от 9 кГц до 3 или 6 ГГц. Некоторые модели имеют опцию следящего генератора для разных частотных диапазонов. Опциональный предусилитель, доступный для всех моделей, увеличивает чувствительность прибора при измерении слабых сигналов. Благодаря своим компактным размерам, R&S FSC занимает минимум рабочего места. При установке в стойку двух R&S FSC или одного R&S FSC и одного генератора сигналов R&S SMC, расположенных рядом друг с другом, приборы занимают стандартные 19 дюймов.
Особенности и преимущества
- Измерительные функции:
- Маркер шума для определения мощности шума относительно полосы измерения 1 Гц
- Частотомер с разрешением 0,1 Гц
- Контроль пределов (функция разбраковки) для отображения соответствия тестируемого изделия установленным пределам
- Измерение коэффициента амплитудной модуляции сигналов
- Измерение гармоник и полного коэффициента гармонических искажений
- AM/FM аудио демодулятор (по встроенному динамику или наушникам)
- Измерение скалярных коэффициентов передачи для быстрого определения передаточных характеристик тестируемых устройств, таких как кабели, фильтры или усилители (доступно для моделей .13 и .16 со следящим генератором).
- Локализация проблем с ЭМС на печатных платах, используя набор пробников ближнего поля R&S HZ-15 с частотных диапазоном от 30 МГц до 3 ГГц
- Измерение напряженности поля с учетом коэффициентов подключенной антенны. Напряженность поля отображается непосредственно на экране в дБмкВ/м
- Измерение мощности импульсных сигналов во временной области с предустановленными настройками для GSM и EDGE стандартов
- Измерение мощности канала с предустановленными параметрами для 3GPP WCDMA, CDMA One, CDMA2000 и LTE мобильных телекоммуникационных стандартов.
- Измерение ширины занимаемой полосы (OBW)
- Абсолютная или относительная мощность соседнего канала (до 12 каналов и до 12 соседних каналов)
- Стробируемая развертка для отображения модулированного спектра пакетных сигналов, таких как GSM или WLAN
- Измерение паразитного излучения
- Простота использования
- R&S FSC управляется с помощью клавиатуры прибора и поворотной ручки с возможность подтверждения при нажатии. Все основные настройки, такие как частота, полоса, развертка или маркеры, могут быть установлены непосредственно через клавиатуру прибора. Удобно расположенные клавиши под дисплеем в нижней части прибора обеспечивают дополнительные возможности по работе с меню. Пользовательский интерфейс доступен на нескольких языках: английском, корейском, японском, китайском, русском, итальянском, испанском, португальском, французском, венгерском и немецком.
- Формирование отчетов измерений и удаленное управление
- Программное обеспечение R&S FSCView, предустановленное в приборе, очень простое в использовании для управления, оценки и протоколирования результатов измерений.

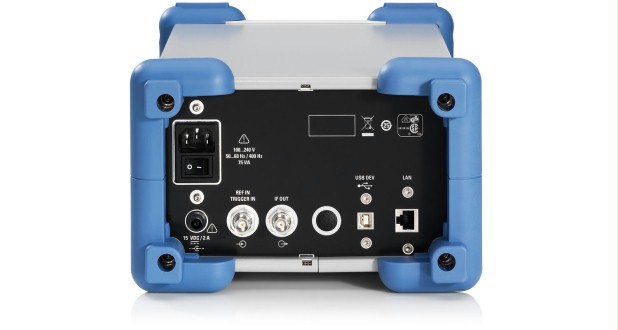

- Возможность передачи данных между R&S FSC и ПК через USB/LAN
- Результаты измерений можно легко обработать за счет экспорта данных в ASCII или MS Excel формате
- Хранение графических данных в стандартных форматах
- Распечатка результатов измерений, включая используемые настройки прибора
- Простое сравнение результатов измерений
- Анализ результатов измерений с использование маркеров
- Отображение установленных пределов
- Редактор для задания пределов и установки коэффициентов антенн
- Совместимость с Windows XP и Vista (32-битная версия)
- Все функции R&S FSC могут быть выполнены удаленно через интерфейсы USB или LAN, используя команды удаленного управления SCPI. Для этого доступны драйверы для LabWindows/CVI, LabView, VXI-Plug&Play и Linux.
Технические характеристики
R&S FSC3 |
R&S FSC6 |
||
---|---|---|---|
Частотный диапазон |
9 кГц до 3 ГГц |
9 кГц до 6 ГГц |
|
Полоса разрешения |
10 Гц до 3 МГц |
10 Гц до 3 МГц |
|
Средний уровень собственных шумов |
Без предусилителя, RBW = 1 Гц |
||
10 МГц до 2 ГГц 2 ГГц до 3 ГГц 3 ГГц до 3.6 ГГц 3.6 ГГц до 5 ГГц 5 ГГц до 6 ГГц |
< –141 дБм, тип. –146 дБм < –138 дБм, тип. –143 дБм - - - |
< –141 дБм, тип. –146 дБм < –138 дБм, тип. –143 дБм < –138 дБм, тип. –143 дБм < –142 дБм, тип. –146 дБм < –140 дБм, тип. –144 дБм |
|
С предусилителем (опция R&S FSC-B22), RBW = 1 Гц |
|||
10 МГц до 1 ГГц 1 ГГц до 2 ГГц 2 ГГц до 3 ГГц 3 ГГц до 5 ГГц 5 ГГц до 6 ГГц |
< –161 дБм, тип. –165 дБм < –159 дБм, тип. –163 дБм < –155 дБм, тип. –159 дБм - - |
< –161 дБм, тип. –165 дБм < –159 дБм, тип. –163 дБм < –155 дБм, тип. –159 дБм < –155 дБм, тип. –159 дБм < –151 дБм, тип. –155 дБм |
|
Точка пересечения третьего порядка (IP3) |
частота 1 ГГц |
тип. 15 дБм |
|
Фазовый шум |
частота 500 МГц |
||
30 кГц отстройка от несущей 100 кГц отстройка от несущей 1 МГц отстройка от несущей |
< –95 дБн (1 Гц) < –100 дБн (1 Гц) < –120 дБн (1 Гц) |
||
Детектирование |
шаблон, макс./мин. пик, авто пик, СКЗ |
||
Погрешность измерения уровня |
10 МГц < f ≤ 3.6 ГГц 3 ГГц < f < 3.6 ГГц 3.6 ГГц < f ≤ 6 ГГц |
< 1 дБ, тип. 0.5 дБ |
< 1 дБ, тип. 0.5 дБ < 1 дБ, тип. 0.5 дБ < 1.5 дБ, тип. 1 дБ |
Следящий генератор (модель .13/.16) |
|||
Частотный диапазон Выходная мощность Динамический диапазон (передача) |
100 кГц < f < 300 кГц 300 кГц < f < 3 ГГц 3 ГГц < f < 6 ГГц |
100 кГц до 3 ГГц 0 дБм (ном) > 60 дБ, тип. 80 дБ > 70 дБ, тип. 90 дБ – |
100 кГц до 6 ГГц 0 дБм (н) > 60 дБ, тип. 80 дБ > 70 дБ, тип. 90 дБ > 70 дБ, тип. 90 дБ |
Дисплей |
5.7" (14.5 см) цветной LCD с VGA разрешением |
||
Размеры |
(Ш x В x Г) |
233 мм × 158 мм × 350 мм |
|
Вес |
4.5 кг |
