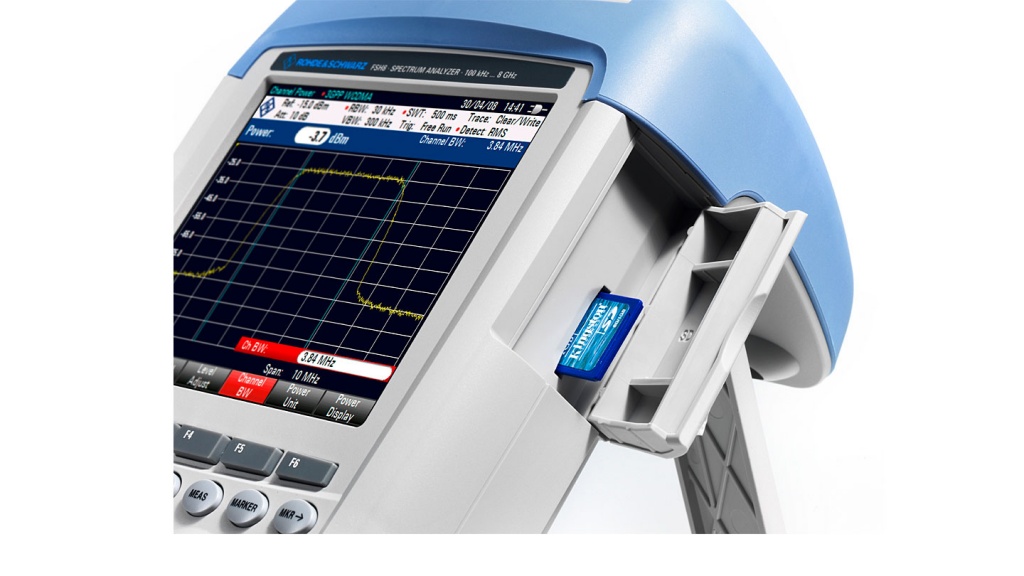

Портативный анализатор спектра Rohde&Schwarz серии FSH

Получить информационную брошюру

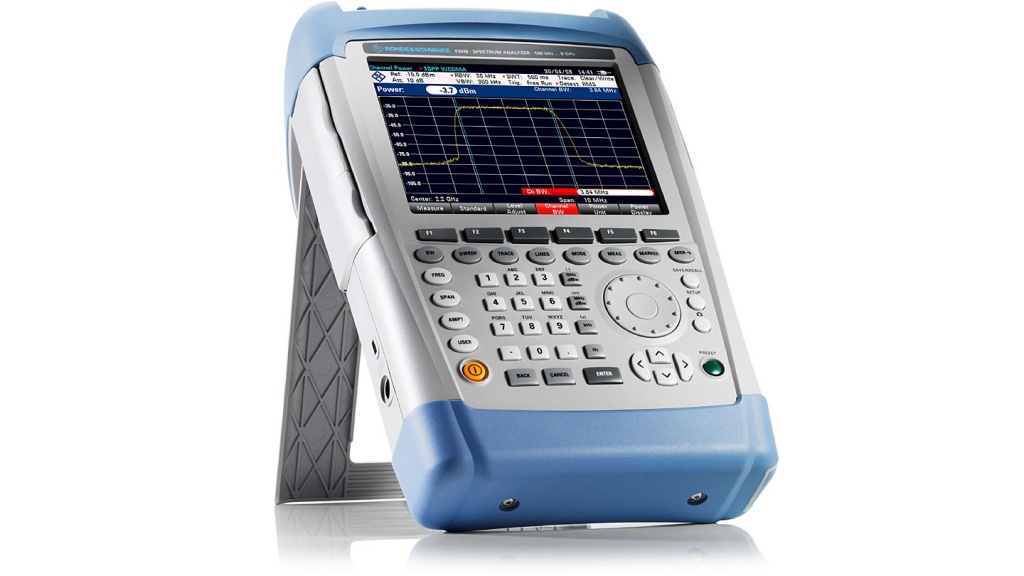

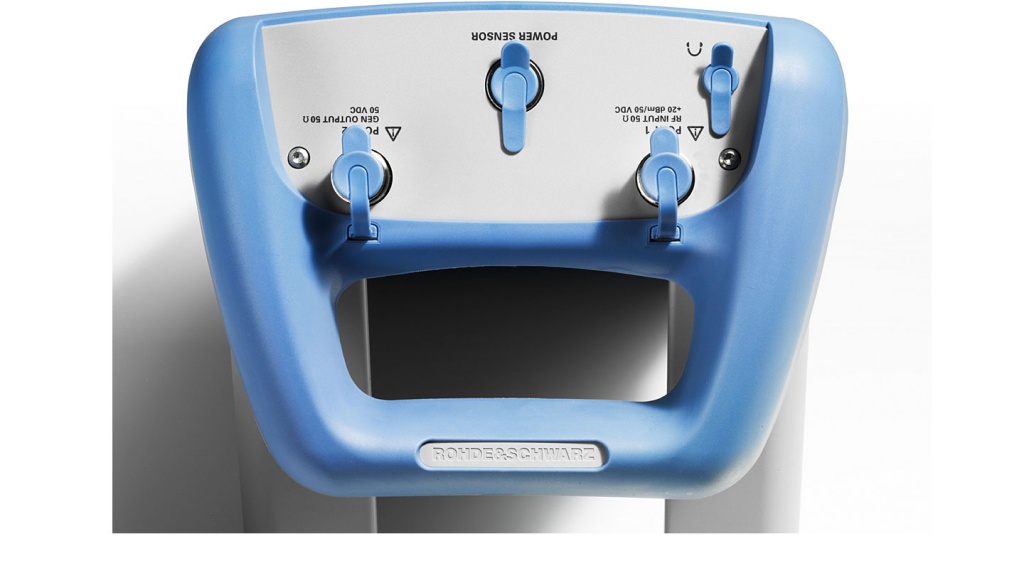

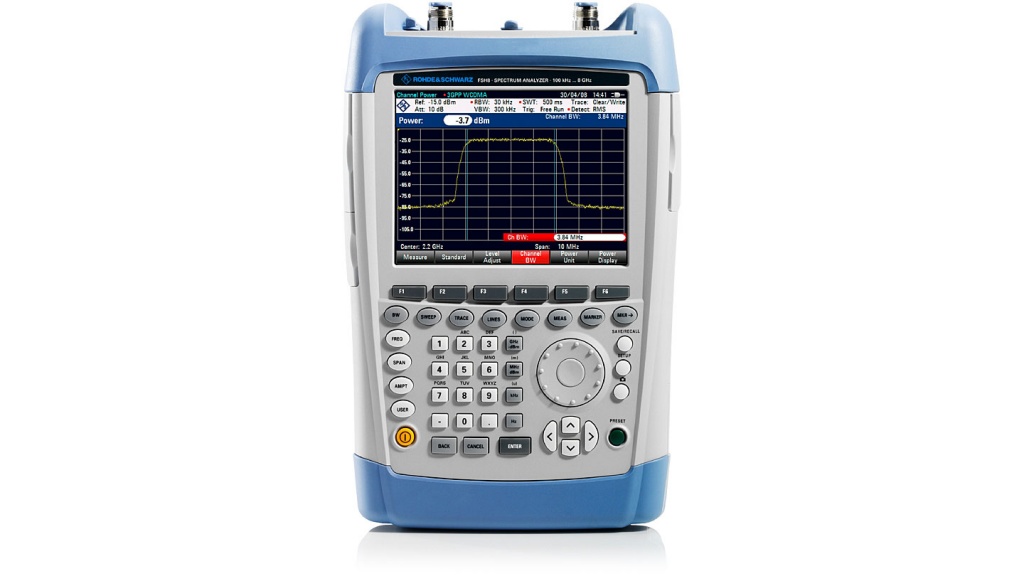

Портативный анализатор спектра R&S FSH представляет собой анализатор спектра, анализатор цепей, анализатор кабелей и антенн, анализатор обнаружения источников помех и измеритель мощности. Наделенный функциями анализатор делает полевые измерения простыми и эффективными. Прочная конструкция и встроенная рукоятка делают прибор идеальным для выполнения любых задач вне помещений.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

От 9 кГц до 20 ГГц
Превосходная чувствительность (с предусилителем) на уровне < –161 дБмВт (1 Гц)
Универсальный анализатор: анализатор спектра, анализатор цепей и CAT
Встроенный следящий генератор, КСВН-мост, инжектор питания

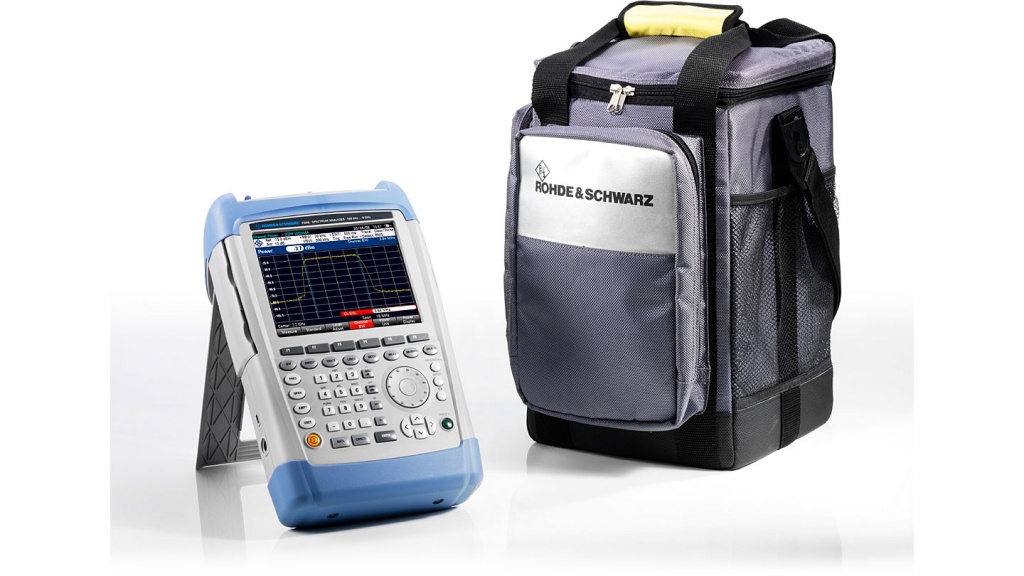

Прочный влагозащищенный корпус для использования в полевых условиях

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Особенности и преимущества

Универсальный анализатор

Установка и обслуживание приемо-передающих (базовых) станций

Анализ передаваемых сигналов (LTE, NB-IoT, TD-SCDMA, WCDMA, CDMA, GSM, etc.)

Измерение мощности канала и побочного излучения

Измерение параметров кабелей и антенн

Скалярный или векторный анализ цепей

Анализ помех

Измерение напряженности поля

Диагностика по ЭМС в лаборатории или в сервисе

Превосходный помощник

Доступны несколько моделей портативного анализатора спектра R&S FSH. Этот универсальный анализатор включает в себя встроенный следящий генератор, КСВН-мост и инжектор питания. Уже нет необходимости в нескольких анализаторах для выполнения полевых измерений.

Бескомпромиссные ВЧ-характеристики

Несмотря на компактные размеры, портативный анализатор спектра R&S FSH имеет превосходные характеристики по чувствительности и точке пересечения третьего порядка. Таким образом, анализатор обладает хорошим динамическим диапазоном для работы как со слабыми, так и с мощными сигналами.

Средний уровень собственных шумов (полоса разрешения1 Гц) с предусилителем, от 8 до 13,6 ГГц: -162 дБм тип.

Точка пересечения третьего порядка, 300 МГц до 3,6 ГГц: +15 дБм тип.

Упрощение подготовки

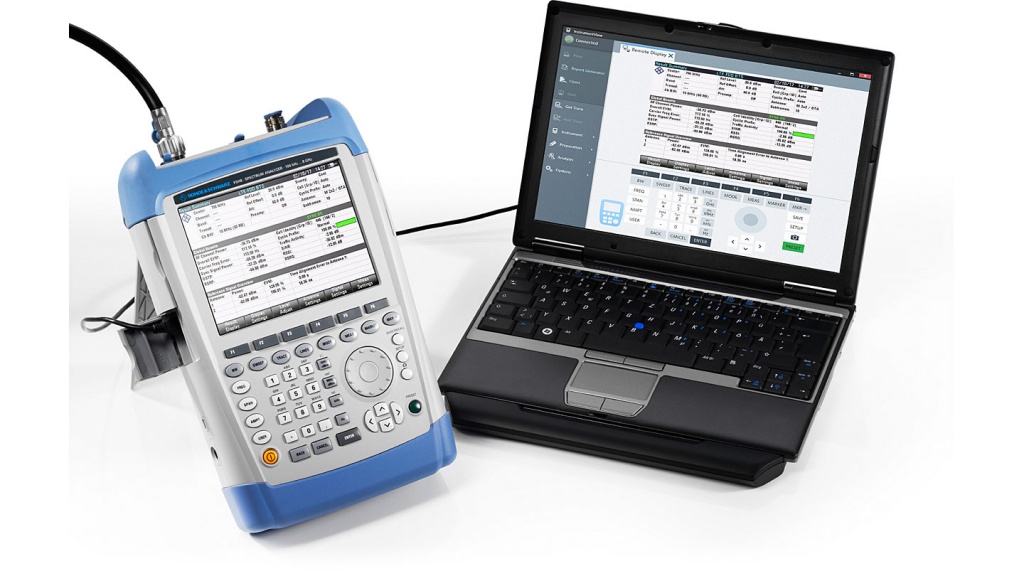

Настало время для выполнения задач на месте эксплуатации? Можно использовать программное обеспечение R&S InstrumentView для предопределения параметров измерения и действий до прибытия на место. Это помогает сэкономить время и снизить риск человеческой ошибки в полевых условиях.

Доступные модели

R&S FSH4 (модель 04) Артикул 1309.6000.04	Диапазон частот: 9 кГц до 3,6 ГГц Средний уровень собственных шумов с предусилителем: -165 дБмВт тип. (при 2 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: нет Мост КСВН: нет
R&S FSH4 (модель 14) Артикул 1309.6000.14	Диапазон частот: 9 кГц до 3,6 ГГц Средний уровень собственных шумов с предусилителем: -165 дБмВт тип. (при 2 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: есть Мост КСВН: нет
R&S FSH8 (модель 08) Артикул 1309.6000.08	Диапазон частот: 9 кГц до 8 ГГц Средний уровень собственных шумов с предусилителем: -165 дБмВт тип. (при 2 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: нет Мост КСВН: нет
R&S FSH8 (модель 18) Артикул 1309.6000.18	Диапазон частот: 9 кГц до 8 ГГц Средний уровень собственных шумов с предусилителем: -165 дБмВт тип. (при 2 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: есть Мост КСВН: нет
R&S FSH8 (модель 28) Артикул 1309.6000.28	Диапазон частот: 100 кГц до 8 ГГц Средний уровень собственных шумов с предусилителем: -165 дБмВт тип. (при 2 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: есть Мост КСВН: есть
R&S FSH13 (модель 13) Артикул 1314.2000.13	Диапазон частот: 9 кГц до 13,6 ГГц Средний уровень собственных шумов с предусилителем: -162 дБмВт тип. (при 13,6 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: нет Мост КСВН: нет
R&S FSH13 (модель 23) Артикул 1314.2000.23	Диапазон частот: 9 кГц до 13,6 ГГц Средний уровень собственных шумов с предусилителем: -162 дБмВт тип. (при 13,6 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: есть Мост КСВН: есть
R&S FSH20 (модель 20) Артикул 1314.2000.20	Диапазон частот: 9 кГц до 20 ГГц Средний уровень собственных шумов с предусилителем: -162 дБмВт тип. (при 13,6 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: нет Мост КСВН: нет
R&S FSH20 (модель 30) Артикул 1314.2000.30	Диапазон частот: 9 кГц до 20 ГГц Средний уровень собственных шумов с предусилителем: -162 дБмВт тип. (при 13,6 Гц) Фазовый шум (500 МГц, 1 МГц отстройка): -127 дБн тип. (1 Гц) Фазовый шум (500 МГц, 100 кГц отстройка): -110 дБн тип. (1 Гц) Точка пересечения третьего порядка (3,6 ГГц): +15 дБмВт тип. Предусилитель: есть Следящий генератор: есть Мост КСВН: есть
