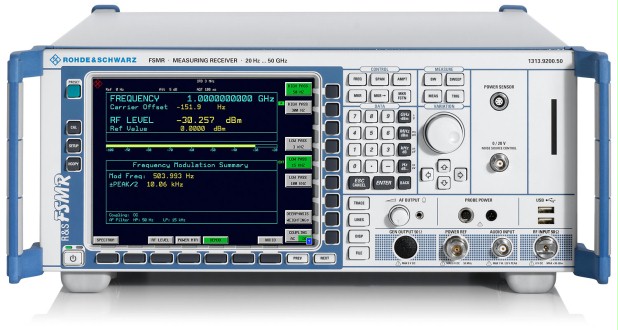

Измерительный приемник Rohde&Schwarz серии FSMR

Измерительный приемник R&S FSMR специально предназначен для выполнения измерительных задач, возникающих в процессе калибровки генераторов сигналов и фиксированных или регулируемых аттенюаторов.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот от 20 Гц до 3/26,5/43/50 ГГц
Высокоточный калибратор уровня с широким диапазоном измерения от +30 дБмВт до –140 дБмВт
Высокоточный калибратор уровня
Анализатор модуляции
Аудиоанализатор с функциями измерения THD и SINAD
Измеритель мощности для подключения датчиков мощности R&S NRP-Zxx
Высокопроизводительный анализатор спектра

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Особенности и преимущества

Калибровка уровня – точная, воспроизводимая и простая

Превосходные линейность и стабильность уровня

Широкий диапазон допуска по дрейфу частоты и остаточной ЧМ

Простое выполнение калибровки уровня в широком диапазоне

Прямое подключение датчиков мощности для точного измерения мощности

Модуль датчика мощности со встроенным делителем мощности

Управление всеми функциональными элементами, в том числе измерителем мощности с передней панели, а также с помощью шины IEC/IEEE или локальной сети

Множество поддерживаемых измерителей мощности

Автоматическая коррекция КСВН

Анализ модуляции и аудиоанализ стали проще

Измерение глубины модуляции, девиации частоты или фазы с погрешностью измерения

Аудиоанализ с автоматическим измерением частоты модуляции, THD и SINAD

Отображение аудио- и демодулированных сигналов в частотной и временной областях

Аудиовход для калибровки генераторов модуляции

Универсальный высокопроизводительный анализ спектра

Полнофункциональный анализатор спектра

Полный набор детекторов

Гибкая настройка фильтра разрешения и широкая полоса пропускания

Полный набор функций анализа

Технические характеристики

	R&S FSMR3	R&S FSMR26	R&S FSMR43	R&S FSMR50
Диапазон частот	От 20 Гц до 3,6 ГГц	От 20 Гц до 26,5 ГГц	От 20 Гц до 43 ГГц	От 20 Гц до 50 ГГц
Опорная частота	старение: 1 × 10–7/год, опционально 2 × 10 –8/год
Измерение абсолютной мощности	с использованием датчика мощности R&S NRP-Zxx или внешних измерителей мощности
Погрешность	с R&S NRP-Z27/-Z37: 0,083 дБ (до 4,2 ГГц, от +15 °C до +35 °C)
Относительное измерение уровня
Диапазон измерения	От +30 дБмВт до –140 дБмВт (в зависимости от частоты)
Линейность (от +20 дБмВт до –140 дБмВт)	±0,01 дБ ± 0,005 дБ на каждый шаг 10 дБ
Измерения АМ-модуляции
Глубина модуляции	от 0 % до 100 %
Погрешность измерения	1 % показания, от 50 Гц до 50 кГц; 0,4 % показания, от 90 Гц до 150 Гц, в диапазоне от 5 % до 99 %
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0.3 %
Измерения частотной модуляции
Девиация частоты	макс. 500 кГц
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 200 кГц
Собственное искажение	0,1 %
Измерения фазовой модуляции
Девиация фазы	макс. 10 000 радиан
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0,1 %
Измерения аудиосигналов
Диапазон частот	DC, от 20 Гц до 1 МГц
Диапазоны уровней	0,4 В, 4 В
Погрешность измерения	1 % показания, от 20 Гц до 100 кГц
Анализатор спектра
Диапазон частот	От 20 Гц до 3,6 ГГц	От 20 Гц до 26,5 ГГц	От 20 Гц до 43 ГГц	От 20 Гц до 50 ГГц
Полосы разрешения	От 10 Гц до 50 МГц; БПФ-фильтры: от 1 Гц до 30 кГц; канальные фильтры; ЭМС фильтры
Полоса видео-фильтра	От 1 Гц до 10 МГц
Отображаемый средний уровень шума (RBW = 1 Гц)
1 ГГц	тип. –158 дБмВт	тип. –156 дБмВт	тип. –156 дБмВт	тип. –156 дБмВт
26 ГГц	-	тип. –151 дБмВт	тип. –151 дБмВт	тип. –151 дБмВт
43 ГГц	-	-	тип. –140 дБмВт	тип. –140 дБмВт
50 ГГц	-	-	-	тип. –133 дБмВт
Детекторы кривых	Макс. пик, мин. пик, автопик, выборка, СКЗ, среднее, квазипик
Фазовый шум	типичное значение –133 дБн (1 Гц) при 10 кГц от несущей, несущая частота 640 МГц
Время развертки
Полоса обзора > 10 Гц	От 2,5 мс до 16 000 с
Полоса обзора 0 Гц (нулевая полоса обзора)	от 1 μс до 16 000 с
Подавление частоты зеркального канала
f < 3,6 ГГц	тип. 110 дБ
f > 3,6 ГГц	-	0 дБ
f > 3,6 ГГц, с опцией R&S FSMR-B2	-	тип. 100 дБ
