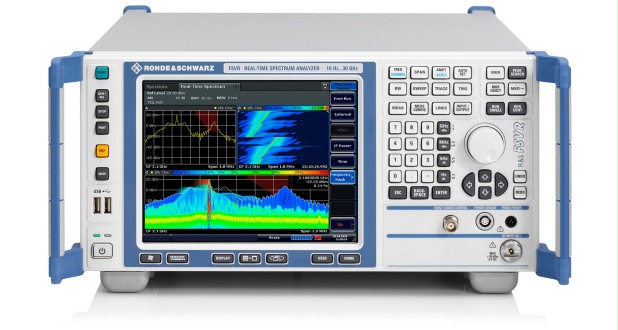

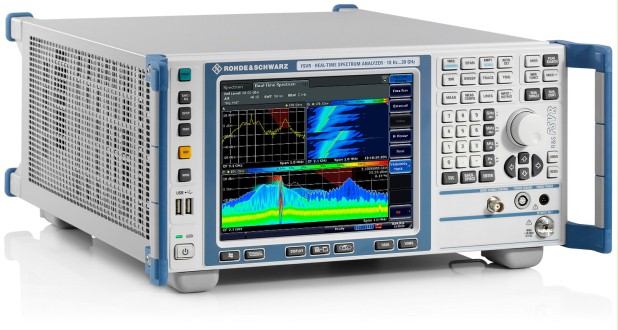

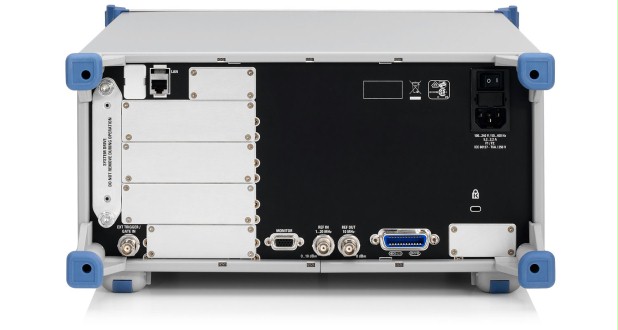

Анализатор спектра реального времени Rohde&Schwarz серии FSVR
R&S FSVR сочетает полнофункциональный анализатор спектра и сигналов с анализатором спектра реального масштаба времени. В режиме реального масштаба времени прибор R&S FSVR непрерывно измеряет и отображает спектр во временной области с полосой обзора до 40 МГц. В результате он захватывает все события для анализа независимо от того, насколько кратковременным может быть событие.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Диапазон частот от 10 кГц до 7 ГГц, 13,6 ГГц, 30 ГГц или 40 ГГц
- Ширина полосы анализа в реальном масштабе времени 40 МГц
- Спектр с функцией послесвечения
- Отображение спектрограммы
- Отображение зависимости мощности от времени
- Запуск по частотным маскам
- Измерительные приложения для стандартов сотовой связи, стандартов беспроводной связи и общих целей, например измерения фазового шума, коэффициента шума, векторного анализа сигналов и т. д.
- Диапазон частот до 110 ГГц с R&S FSVR30 или R&S FSVR40, опцией R&S FSV-B21 и гармоническими смесителями R&S FS-Z60/-Z75/-Z90/-Z110
Подойдет ли эта установка для моей технологии?Консультация эксперта
Особенности и преимущества
- Анализ спектра в реальном масштабе времени до 40 ГГц:
- Функция спектрограммы для непрерывного отображения спектра во временной области

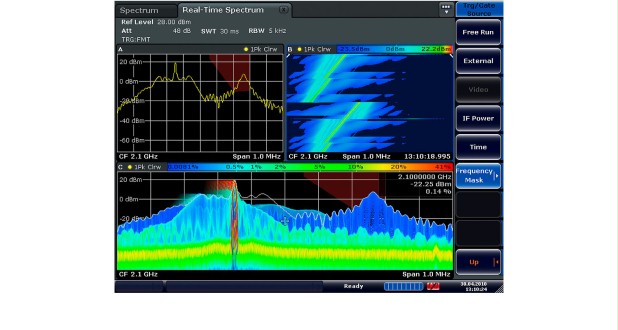

- Запуск по частотной маске (FMT) для запуска измерения при возникновении отдельных случайных событий в спектре

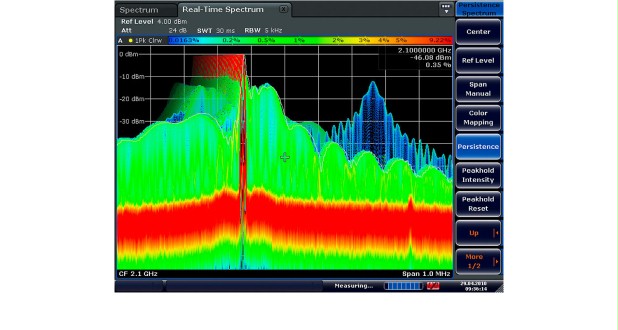

- Режим послесвечения для визуализации частоты возникновения сигналов
- Зависимость мощности от времени для анализа изменения сигналов по продолжительности/времени
- Потоковая передача I/Q-данных в реальном масштабе времени для записи ВЧ-последовательностей
- Полнофункциональный анализатор сигналов и спектра
- Развертка по частоте в полном диапазоне частот от 10 Гц до 40 ГГц в течение всего нескольких миллисекунд
- Увеличение максимальной входной частоты до 110 ГГц с использованием внешних смесителей
- Выдающаяся точность измерения уровня до 7 ГГц
- Великолепный динамический диапазон и низкий фазовый шум
- Высокая скорость измерения
- Функции измерения мощности и статистической оценки для анализа сигналов с цифровой модуляцией

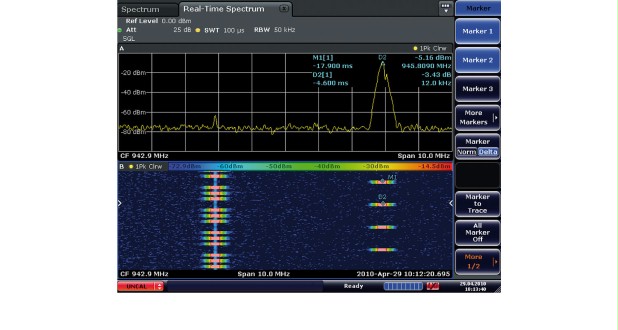

- Универсальный маркер и функции анализа кривых
- Программные опции для измерения коэффициента шума или фазового шума
- Общий векторный анализ сигналов (VSA) и специальные опции анализа для GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, а также методы аналоговой модуляции
- Большая глубина памяти для I/Q-данных
- Простое и интуитивно-понятное управление с помощью сенсорного экрана
- Управление с помощью сенсорного экрана: использование пальца в качества указателя мыши
- Быстрый доступ ко всем важным функциям
- Функция встроенной справки
- Функция отмены/повтора
- Низкая общая стоимость владения
- Удобная настройка опций на месте
- Простое масштабирование для учета требований конкретных приложений
- Регулярные обновления встроенного ПО
Технические характеристики
|
Частота |
||
|---|---|---|
|
Диапазон частот |
R&S FSVR7 |
От 10 Гц до 7 ГГц |
|
R&S FSVR13 |
От 10 Гц до 13,6 ГГц |
|
|
R&S FSVR30 |
От 10 Гц до 30 ГГц |
|
|
R&S FSVR40 |
От 10 Гц до 40 ГГц |
|
|
Старение эталона частоты |
1 × 10–6 |
|
|
с опцией R&S FSV-B4 |
1 × 10–7 |
|
|
Анализатор спектра реального времени |
||
|
Ширина полосы в реальном масштабе времени |
От 100 Гц до 40 МГц |
|
|
Аналого-цифровой преобразователь (АЦП) |
128 млн отсчетов/с, 16 бит |
|
|
Оконные функции |
Блэкмана-Харриса, Гаусса, окно с плоской вершиной, прямоугольное, Хэннинга, Кайзера |
|
|
Точки измерения на кривой |
801 |
|
|
Полоса разрешения |
Ширина полосы в реальном масштабе времени/(от 100 до 400) в зависимости от организации окон |
|
|
Количество спектров в секунду |
250 000 / с |
|
|
Частота обновления спектрограммы |
10 000 / с |
|
|
Частота обновления экрана |
30 / с |
|
|
Детекторы |
Среднее (линейное или среднеквадратическое) значение, макс. пик, мин. пик, выборка |
|
|
Функции для кривой |
Макс. удержание, мин. удержание, среднее |
|
|
FMT |
||
|
Разрешение по частоте |
полоса частот реального масштаба времени / 801 |
|
|
Полоса обзора запуска |
Ширина полосы в реальном масштабе времени |
|
|
Динамический диапазон |
От 0 дБ до –80 дБ ниже опорного уровня |
|
|
Анализатор спектра |
||
|
Полосы пропускания |
||
|
Полосы разрешения |
стандартный фильтр |
от 1 Гц до 10 МГц |
|
стандартный фильтр, нулевая полоса обзора |
от 1 Гц до 10 МГц, 20 МГц, 40 МГц |
|
|
БПФ-развертка |
от 1 Гц до 300 кГц |
|
|
канальный фильтр |
от 100 Гц до 5 МГц |
|
|
Видеофильтр |
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц |
|
|
Ширина полосы I/Q-демодуляции |
40 МГц |
|
|
Отображаемый средний уровень шума |
||
|
Отображаемый средний уровень шума |
1 ГГц |
–152 дБмВт (1 Гц) |
|
30 ГГц |
–150 дБмВт |
|
|
Отображаемый средний уровень шума с предусилителем, опцией R&S FSV-B22 или R&S FSV-B24 |
1 ГГц |
–163 дБмВт |
|
30 ГГц |
–162 дБмВт |
|
|
Интермодуляция |
||
|
TOI |
f < 3,6 ГГц |
16 дБмВт |
|
Динамический диапазон |
||
|
WCDMA ACLR |
без компенсации шума |
70 дБ |
|
с компенсацией шума |
73 дБ |
|
|
Фазовый шум |
||
|
Несущая частота 1 ГГц |
Смещение от несущей 10 кГц |
–106 дБн (1 Гц) |
|
Смещение от несущей 100 кГц |
–115 дБн (1 Гц) |
|
|
Смещение от несущей 1 МГц |
–134 дБн (1 Гц) |
|
|
Общая погрешность измерения |
f < 7 ГГц |
0,4 дБ |
