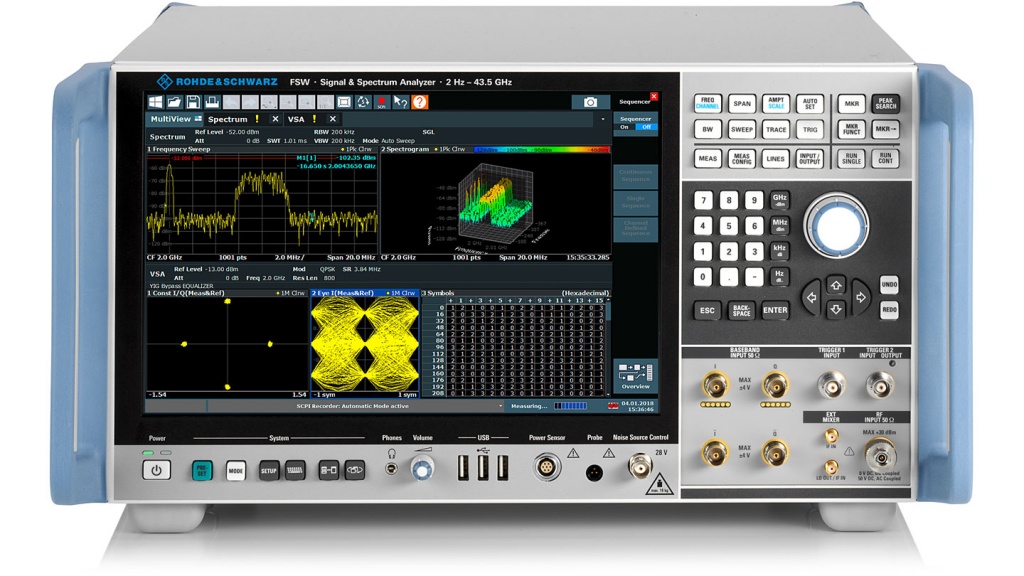

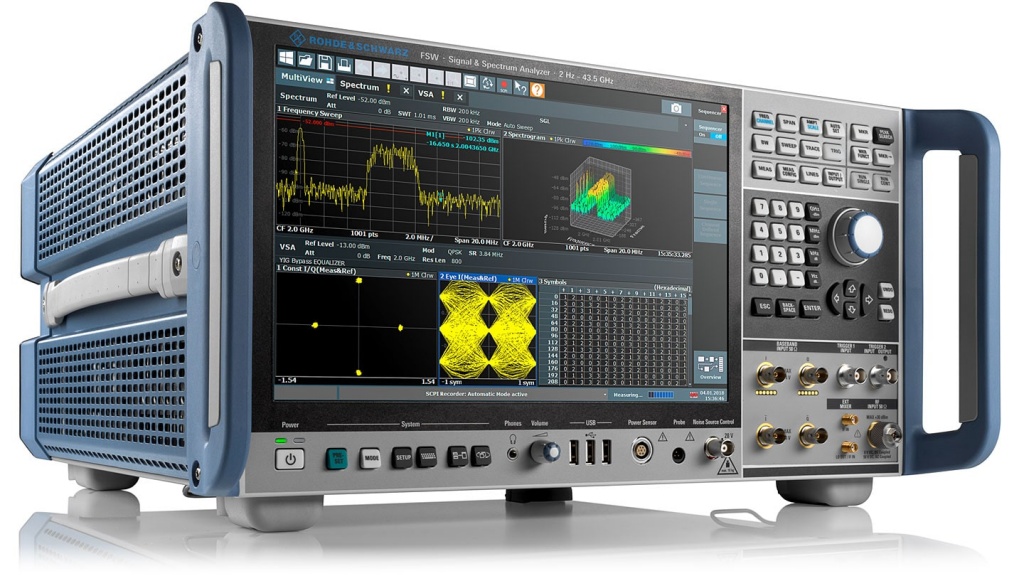

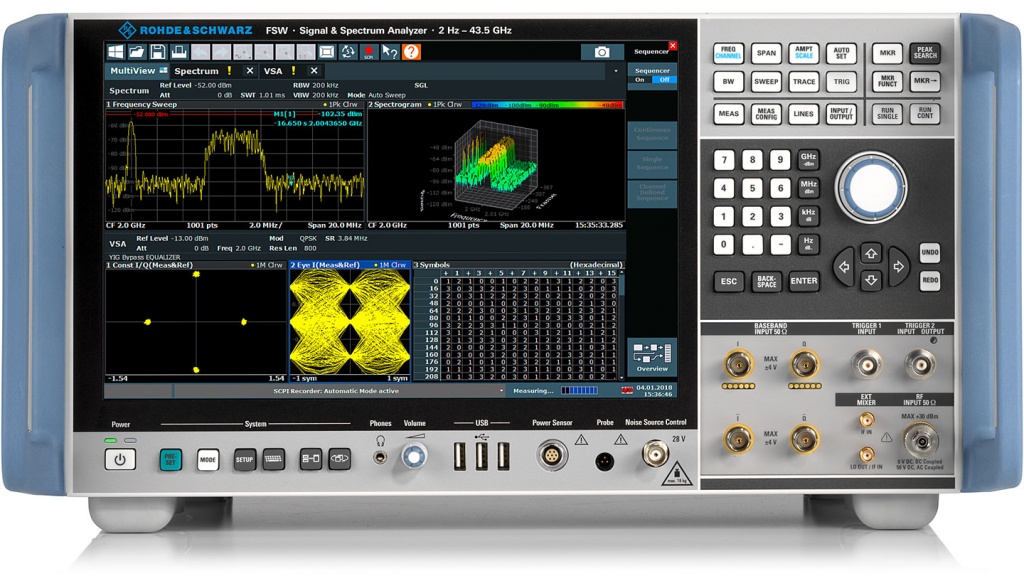

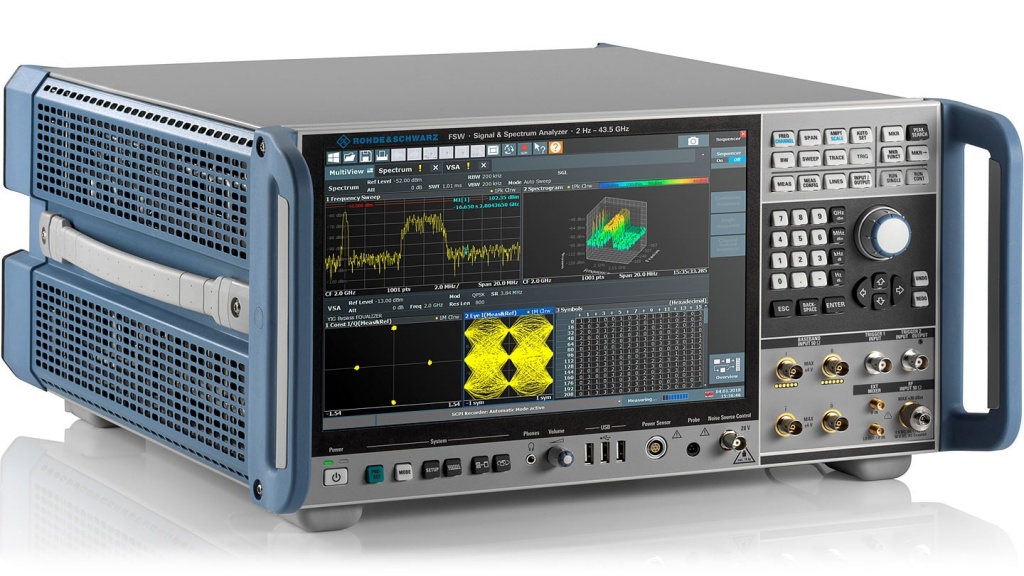

Анализатор спектра и сигналов Rohde&Schwarz серии FSW
Высокопроизводительный анализатор спектра и сигналов R&S FSW помогает разработчикам выполнять самые сложные задачи. Его широкая полоса анализа позволяет определять характеристики широкополосных компонентов и систем связи. Непревзойденно низкий уровень фазового шума помогает разрабатывать высокопроизводительные генераторы, например, такие, которые используются в РЛС.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Непревзойденно низкий уровень фазового шума и наилучшая чувствительность на рынке
- внутренняя полоса анализа 8.3 ГГц
- Ширина полосы анализа в реальном масштабе времени 800 МГц
- Регистратор SCPI упрощает генерацию кода
- Новый плоский дизайн Windows 10 и поддержка жестов Multitouch
Подойдет ли эта установка для моей технологии?Консультация эксперта
Ключевые характеристики
- Превосходные ВЧ-характеристики:
- R&S FSW подняла планку для анализаторов спектра и сигналов, предложив превосходные ВЧ-характеристики по параметрам фазового шума, среднего уровня собственного шума, подавления интермодуляционных искажений и динамического диапазона для измерения коэффициента мощности по соседнему каналу и гармонических искажений.
- Усовершенствованный пользовательский интерфейс
- Мультисенсорный дисплей высокого разрешения с диагональю 12.1” с поддержкой жестов – простой дизайн с Windows 10
- Различные измерения отображаются одновременно в разных окнах, что упрощает интерпретацию результатов измерений
- Встроенный SCPI регистратор упрощает создание кода для автоматических удалённых измерений
- Опережайте конкурентов в разработке 5G
- Масштабируемая, широкая полоса анализа до 8,3 ГГц позволяет захватывать всю полосу нисходящей линии связи и оценивать систему в целом.
- Опции R&S FSW-K144 и R&S FSW-K145 позволяют проводить внутриполосные измерения 3GPP и 5G NR нисходящей и восходящей линий связи. Каждый подкадр подвергается анализу, в результате чего предоставляется обширный перечень результатов измерений, включая измерение модуля вектора ошибок, частоту и мощность разных каналов и сигналов.
- Расширенные функции анализа радиолокационных сигналов В дополнение к широкой полосе анализа (до 8,3 ГГц), R&S FSW опционально содержит возможности анализа необходимы для тестирования радаров
- Опция импульсных измерений R&S FSW-K6 позволяет проводить измерения всех необходимых параметров импульса нажатием одной клавиши
- Опция измерения боковых лепестков во временной области R&S FSW-K6S позволяет проводить измерения параметров импульсной компрессии
- Опция R&S FSW-K60/K60H проводит анализ сигналов с псевдослучайной перестройкой рабочей частоты

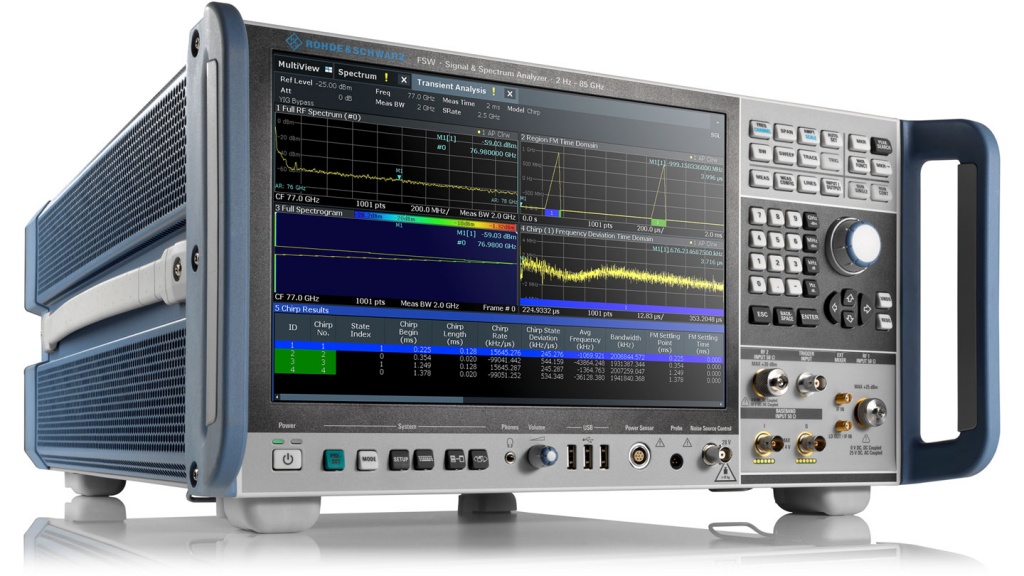

- Анализ сигналов автомобильных радаров
- Анализатор спектра и сигналов R&S FSW85 имеет ЖИГ-преселектор для частот от 8 до 85 ГГц, обеспечивая возможность анализа спектра без изображений. Его широкая полоса анализа (до 8,3 ГГц) в сочетании с опцией анализа переходных процессов/ЛЧМ-сигналов R&S FSW-K60/-K60C позволяет определять характеристики сигналов FMCW шириной 5 ГГц подобно сигналам, используемым в автомобильных радарах.
- Идеально подходит для ВЧ-испытаний спутников
- R&S FSW предлагает специализированные измерительные приложения для наиболее важных измерений таких параметров, как групповое время задержки, линейность, передаточная характеристика, коэффициент мощности шума (NPR) и т.д. Также демодулирует спутниковые ВЧ-сигналы нескольких стандартов, таких как DVB-S2X и OneWeb. Масштабируемая широкая полоса анализа R&S FSW (до 8,3 ГГц) отвечает растущей потребности в широкой полосе частот сигнала.
- Анализ спектра в реальном масштабе времени
- Опции R&S FSW реального времени позволяют пользователям стабильно обнаруживать исключительно кратковременные случайные помехи в наносекундном диапазоне даже в непосредственной близости от эффективных несущих в полосе пропускания до 800 МГц. Анализ спектра в реальном времени позволяет пользователям анализировать существующие алгоритмы скачкообразной перестройки частоты и создавать альтернативные варианты для предотвращения конфликтов между сигналами различных стандартов в одной полосе частот.
- Высокоэффективное приложение для векторного анализа сигналов
- Опция векторного анализа сигналов R&S FSW-K70 предоставляет пользователям гибкие возможности анализа сигналов с цифровой модуляцией вплоть до уровня битов. Четко структурированная концепция управления упрощает измерения, несмотря на широкий диапазон инструментов анализа. R&S FSW-K70 позволяет анализировать сигналы с двумя различными схемами модуляции, например, сигналы DVB-S2X. Расширение R&S FSW-K70P измеряет коэффициент битовых ошибок (BER) для данных PRBS до PRBS23.
Доступные модели
R&S FSW8 Артикул 1331.5003.08 |
Диапазон частот: от 2 Гц до 8 ГГц Максимальная частота с внешними гармоническими смесителями: не поддерживается Максимальная полоса анализа: 512 МГц Максимальная ширина полосы в реальном масштабе времени: 512 МГц |
R&S FSW13 Артикул 1331.5003.13 |
Диапазон частот: от 2 Гц до 13,6 ГГц Максимальная частота с внешними гармоническими смесителями: не поддерживается Максимальная полоса анализа: 512 МГц Максимальная ширина полосы в реальном масштабе времени: 512 МГц |
R&S FSW26 Артикул 1331.5003.26 |
Диапазон частот: от 2 Гц до 26,5 ГГц Максимальная частота с внешними гармоническими смесителями: 500 ГГц Максимальная полоса анализа: 2 ГГц Максимальная ширина полосы в реальном масштабе времени: 800 МГц |
R&S FSW43 Артикул 1331.5003.43 |
Диапазон частот: от 2 Гц до 43,5 ГГц Максимальная частота с внешними гармоническими смесителями: 500 ГГц Максимальная полоса анализа: 8,3 ГГц Максимальная ширина полосы в реальном масштабе времени: 800 МГц |
R&S FSW50 Артикул 1331.5003.50 |
Диапазон частот: от 2 Гц до 50 ГГц Максимальная частота с внешними гармоническими смесителями: 500 ГГц Максимальная полоса анализа: 8,3 ГГц Максимальная ширина полосы в реальном масштабе времени: 800 МГц |
R&S FSW67 Артикул 1331.5003.67 |
Диапазон частот: от 2 Гц до 67 ГГц Максимальная частота с внешними гармоническими смесителями: 500 ГГц Максимальная полоса анализа: 8,3 ГГц Максимальная ширина полосы в реальном масштабе времени: 800 МГц |
R&S FSW85 Артикул 1331.5003.85 |
Диапазон частот: от 2 Гц до 85 ГГц (с опцией R&S FSW-B90G: от 2 Гц до 90 ГГц) Максимальная частота с внешними гармоническими смесителями: 500 ГГц Максимальная полоса анализа: 8,3 ГГц Максимальная ширина полосы в реальном масштабе времени: 800 МГц |
