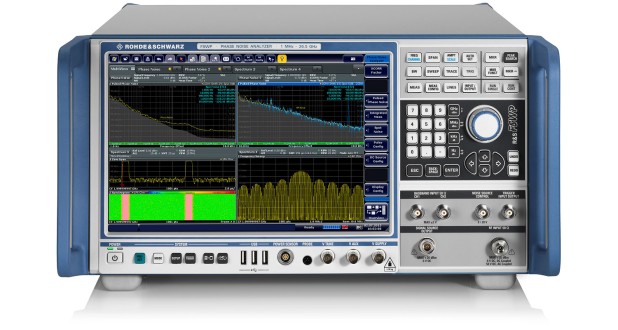

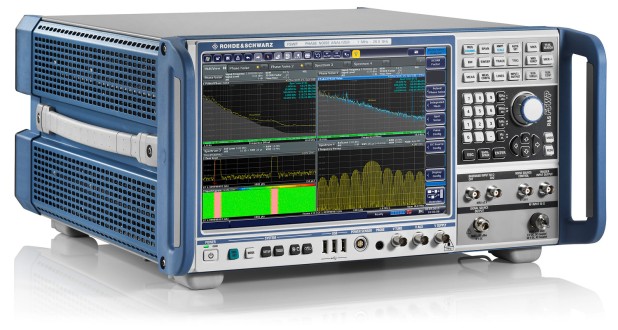

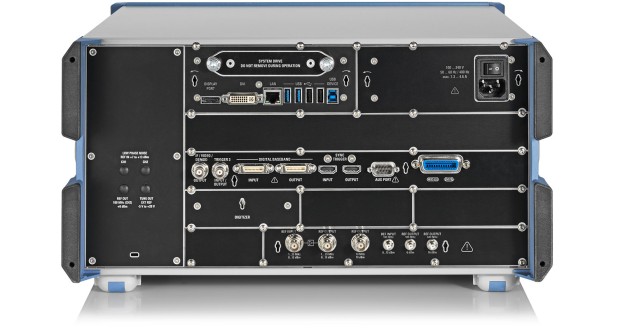

Анализатор фазовых шумов и тестер ГУН Rohde&Schwarz FSWP

Получить информационную брошюру

Интегрированные в анализатор фазовых шумов и тестер ГУН R&S FSWP сверхмалошумные внутренние источники и технология кросс-корреляции обеспечивают исключительно высокую чувствительность для измерений фазового шума.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Диапазон частот от 1 МГц до 8/26,5/50 ГГц (до 500 ГГц с внешними смесителями на гармониках)
Одновременное измерение амплитудного шума и фазового шума
Измерение фазового шума на импульсных источниках нажатием одной кнопки
Внутренний источник для измерения вносимого (аддитивного) фазового шума, в том числе на импульсных сигналах
Анализатор спектра, сигналов и фазовых шумов в одном устройстве
Высококлассный анализатор спектра и сигналов, от 10 Гц до 8/26,5/50 ГГц
Ширина полосы анализа сигналов 320 МГц
Общая погрешность измерения: < 0,2 дБ до 3,6 ГГц,< 0,3 дБ до 8 ГГц
Управление при помощи сенсорного экрана
Большой дисплей с диагональю 12,1 дюйма для одновременного просмотра нескольких окон измерения

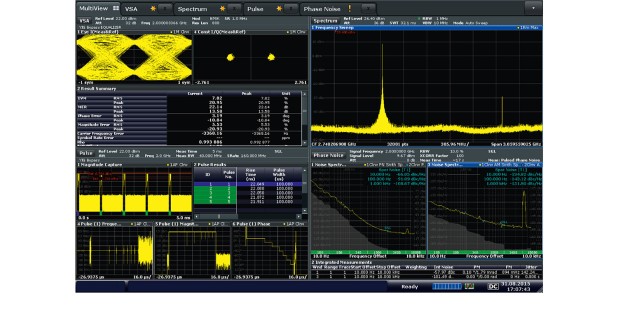

Множество измерительных задач может выполняться и отображаться параллельно
Высокая скорость измерений

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Ключевые характеристики

Высокая чувствительность для измерений фазовых шумов благодаря кросс-корреляции и сверхмалошумящим встроенным опорным генераторам

тип. –172 дБн (1 Гц) при частоте несущей 1 ГГц и отстройке 10 кГц

тип. –158 дБн (1 Гц) при несущей частоте 10 ГГц и отстройке 10 кГц

Высококлассный анализатор спектра и сигналов, от 10 Гц до 8/26,5/50 ГГц

Широкий динамический диапазон благодаря низкому отображаемому среднему уровню шума (DANL), составляющему -156 дБмВт (1 Гц) (без подавления шумов), и высокому уровню точки TOI 25 дБмВт (тип.)

Малошумящие внутренние источники постоянного тока для определения характеристик ГУН

Автоматическое определение характеристик ГУН

Анализ скачков (переходов) частоты до 8 ГГц

Измерение дисперсии Аллана

Особенности и преимущества

Высокая скорость измерений

Идеально подходит для производственных условий

Ускоренная разработка

Измерение фазового и амплитудного шума с высокой чувствительностью

Сверхнизкий фазовый шум внутренних источников

Кросс-корреляционная обработка для повышения чувствительности к фазовому шуму

Точность измерения амплитудного шума существенно выше по сравнению с диодными детекторами

Отображение повышения чувствительности в зависимости от количества кросс-корреляций

Смещение частоты до максимальной входной частоты

Измерение дисперсии Аллана

Измерение фазового шума на импульсных источниках нажатием одной кнопки

Простая схема измерения

Высокая чувствительность, несмотря на десенсибилизацию

Автоматическое измерение параметров импульсов

Внутренний источник для измерения аддитивного фазового шума, в том числе на импульсных сигналах

Простое и быстрое измерение

Повышение чувствительности благодаря технологии кросс-корреляции

Остаточный фазовый шум на импульсных сигналах

Дополнительные входы для внешнего источника

Измерение стабильности амплитуды и фазы импульсных сигналов

Анализатор спектра, сигналов и фазовых шумов до 50 ГГц в одном устройстве

Простая и оптимальная по затратам схема измерения

Выгодная инвестиция

Высококлассный анализатор спектра и сигналов

Малошумящие внутренние источники постоянного тока для определения характеристик ГУН

Полное определение характеристик ГУН

Измерение высших гармоник

Фазовый шум в зависимости от напряжения настройки

Измерение переходов или скачков частоты (анализ переходных процессов)

Полоса пропускания до 8 ГГц для анализа частоты и фазы

Запуск при девиации фазы или частоты

Анализ линейности ЛЧМ-импульсов FMCW

Автоматическое измерение времени регулирования

Базовый блок
Частота
Диапазон частот, ВЧ-вход
Измерение фазового шума и амплитудного шума	R&S FSWP8			от 1 МГц до 8 ГГц
	R&S FSWP26			от 1 МГц до 26,5 ГГц
	R&S FSWP50			от 1 МГц до 50 ГГц
Измерение фазового шума
Результаты измерений				Однополосный фазовый шум, паразитные сигналы, встроенная среднеквадратическая девиация фазы, остаточная ЧМ, временной джиттер
Диапазон отстроек	входной сигнал частотой ≤ 3,33 ГГц			от 10 мГц до 30 % от несущей частоты
	входной сигнал частотой > 3,33 ГГц			от 10 МГц до 1 ГГц
Чувствительность к фазовому шуму с опцией R&S FSWP-B60 (количество взаимных корреляций = 1, начальное смещение = 1 Гц)¹⁾
Частота входного ВЧ-сигнала	Отстройка от несущей
	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	≥ 30 МГц
10 МГц	–96	–128	–140	–158	–170	–170	–170	-	-
100 ГГц	–76	–108	–136	–163	–170	–173	–175	–175	–175
1 ГГц	–56	–88	–116	–143	–166	–173	–173	–173	–173
3 ГГц	–46	–78	–106	–133	–156	–158	–163	–170	–170
7 ГГц	–39	–71	–99	–130	–152	–153	–157	–166	–166
10 ГГц	–36	–68	–96	–128	–147	–150	–155	–173	–173
16 ГГц	–32	–64	–92	–124	–143	–146	–151	–170	–170
26 ГГц	–28	–60	–88	–120	–139	–142	–147	–166	–166
50 ГГц	–22	–54	–82	–114	–133	–136	–141	–160	–160
Чувствительность к фазовому шуму с опцией R&S FSWP-B61 (количество взаимных корреляций = 1, начальное смещение = 1 Гц)¹⁾
Частота входного ВЧ-сигнала	Отстройка от несущей
	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	≥ 30 МГц
10 МГц	–108	–130	–142	–160	–170	–170	–170	–	–
100 МГц	–92	–115	–140	–166	–170	–173	–175	–175	–175
1 ГГц	–72	–95	–120	–150	–166	–173	–173	–173	–173
3 ГГц	–62	–85	–110	–140	–156	–158	–163	–170	–170
7 ГГц	–55	–78	–103	–133	–152	–153	–157	–166	–166
10 ГГц	–52	–75	–100	–133	–152	–153	–157	–173	–175
16 ГГц	–48	–71	–96	–129	–148	–149	–153	–170	–171
26 ГГц	–44	–67	–92	–125	–144	–145	–149	–166	–167
50 ГГц	–38	–61	–86	–119	–138	–139	–143	–160	–161
Измерение амплитудного шума
Диапазон отстроек				входной сигнал частотой ≤ 100 МГц			от 10 мГц до 30 % от несущей частоты
				входной сигнал частотой > 100 МГц			от 10 до 30 МГц
Чувствительность к шуму АМ¹⁾
Частота входного ВЧ-сигнала	Отстройка от несущей
	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	30 МГц
1 ГГц	–105	–120	–135	–150	–158	–165	–165	–165	–165
Измерение вносимого фазового шума (опция R&S FSWP-B64), внутренний источник
Источник сигнала
Диапазон частот				R&S FSWP8			от 10 МГц до 8 ГГц
				R&S FSWP26			от 10 МГц до 18 ГГц
				R&S FSWP50			от 10 МГц до 18 ГГц
Измерения вносимого (аддитивного) фазового шума
Диапазон отстроек				входной сигнал частотой ≤ 100 МГц			от 10 мГц до 30 % от несущей частоты
				входной сигнал частотой > 100 МГц			от 10 до 30 МГц
Чувствительность к шуму АМ¹⁾
Частота входного ВЧ-сигнала	Отстройка от несущей
		1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	3 МГц
1 ГГц		–115	–123	–137	–147	–160	–165	–165	–161
10 ГГц		–85	–104	–120	–138	–148	–154	–164	–160

¹⁾ Значения в дБн (1 Гц).

Опция анализатора спектра и сигналов R&S FSWP-B1
Диапазон частот	R&S FSWP8	от 10 Гц до 8 ГГц
	R&S FSWP26	от 10 Гц до 26,5 ГГц
	R&S FSWP50	от 10 Гц до 50 ГГц
Старение за год		±1 × 10 ^–7/год
	с опцией R&S FSW-B4	±3 × 10 ^–8/год
Полосы разрешения	стандартный фильтр	от 1 Гц до 10 МГц с опцией R&S FSWP-B8: дополнительно 20 МГц, 50 МГц, 80 МГц
	RRC-фильтр	18 кГц (NADC), 24,3 кГц (TETRA), 3,84 МГц (3GPP)
	канальный фильтр	от 100 Гц до 5 МГц
	видеофильтр	от 1 Гц до 10 МГц
Ширина полосы I/Q-демодуляции		10 МГц
	с опцией R&S FSW-B80	80 МГц
	с опцией R&S FSW-B320	320 МГц
Средний уровень собственного шума (DANL)	2 ГГц	тип. –150 дБмВт (1 Гц)
	8 ГГц	тип. –150 дБмВт (1 Гц)
	20 ГГц	тип. –145 дБмВт (1 Гц)
	40 ГГц	тип. –137 дБмВт (1 Гц)
DANL с предусилителем	8 ГГц	тип. –162 дБмВт (1 Гц)
	20 ГГц	тип. –160 дБмВт (1 Гц)
	40 ГГц	тип. –156 дБмВт (1 Гц)
Фазовый шум	Несущая частота 1 ГГц, отстройка 10 кГц	тип. –138 дБмВт (1 Гц)
Общая погрешность измерения	<8 ГГц	<0,4 дБ
