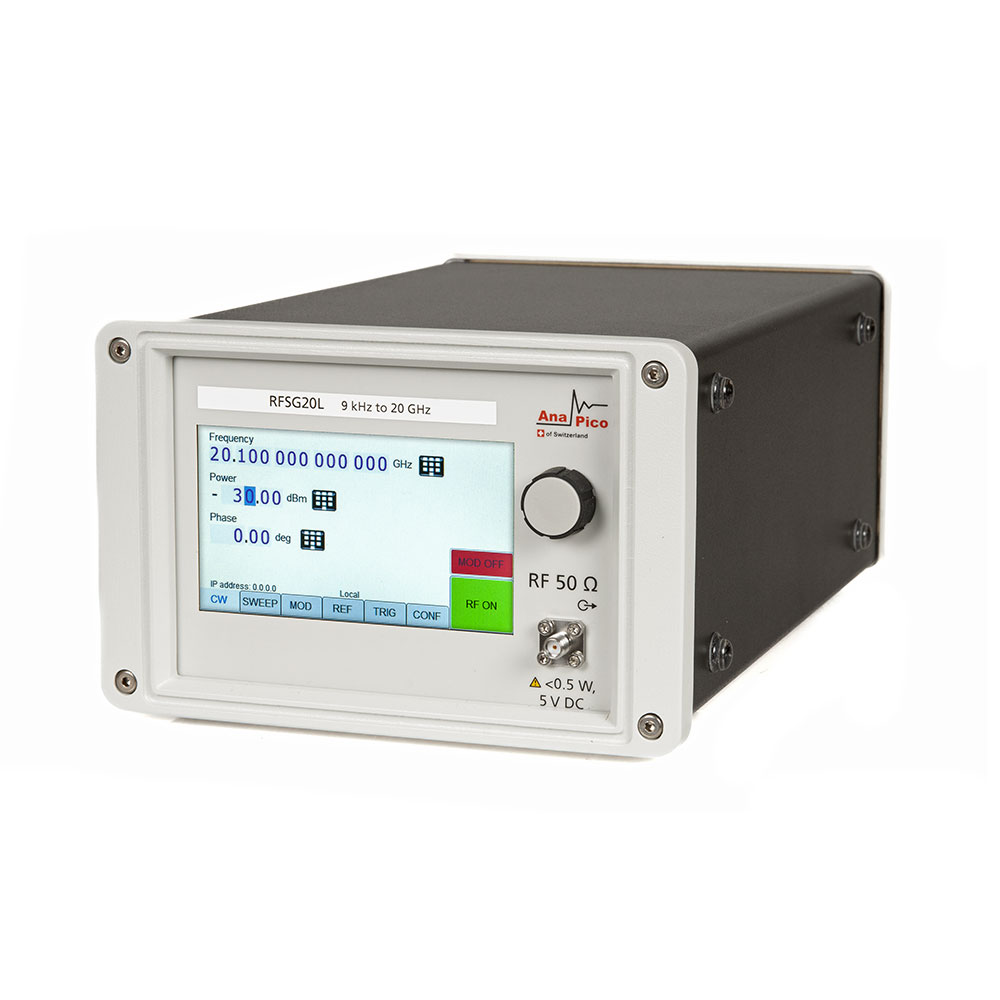

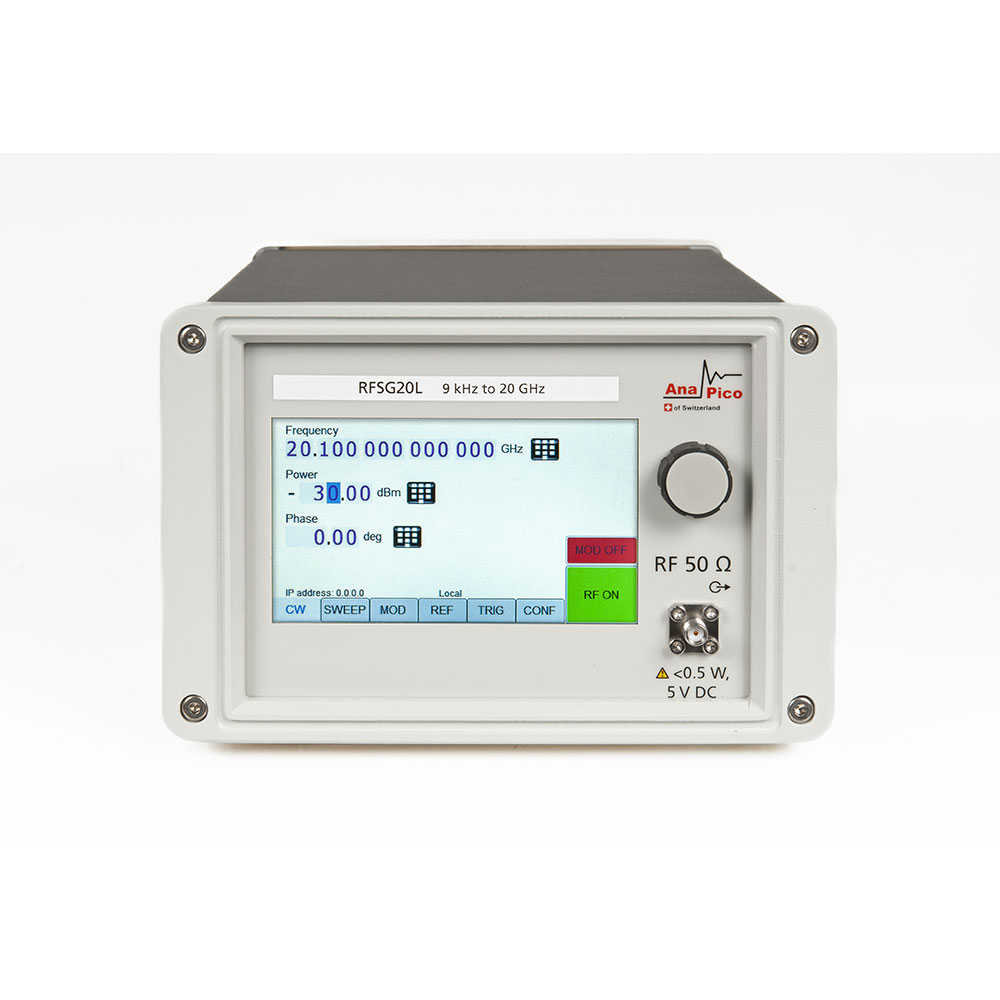

Аналоговые генераторы AnaPico до 20 ГГЦ, RFSG12L, RFSG20L
Anapico RFSG12L и RFSG20L представляют собой малошумящие быстродействующие аналоговые генераторы сигналов от Швейцарской компании Anapico, охватывающих диапазоны частот от 9 кГц и до 20 ГГц с разрешением 0,001 Гц.
Генератор сигналов этой серии является продолжением модели RFSG12L c установленным аттенюатором на -120 дБ, уровень гармоник составляет -55 дБн в диапазоне частот от 8 ГГц до 12 ГГц, выходная мощность на частоте 12 ГГц +22 дБм, а на частотах до 7 ГГц превышает 25 дБм.
Основные возможности:
- Высокая мощность и низкий уровень фазовых шумов. (1 ГГц -128 дБ/Гц)
- Низкий уровень гармоник -55 дБн
- Широкий динамический диапазон -120 дБм до +25 дБм
- Широкая девиация частоты ЧМ
- Модуляция короткими импульсами
- Расширенные возможности запуска и свипирования

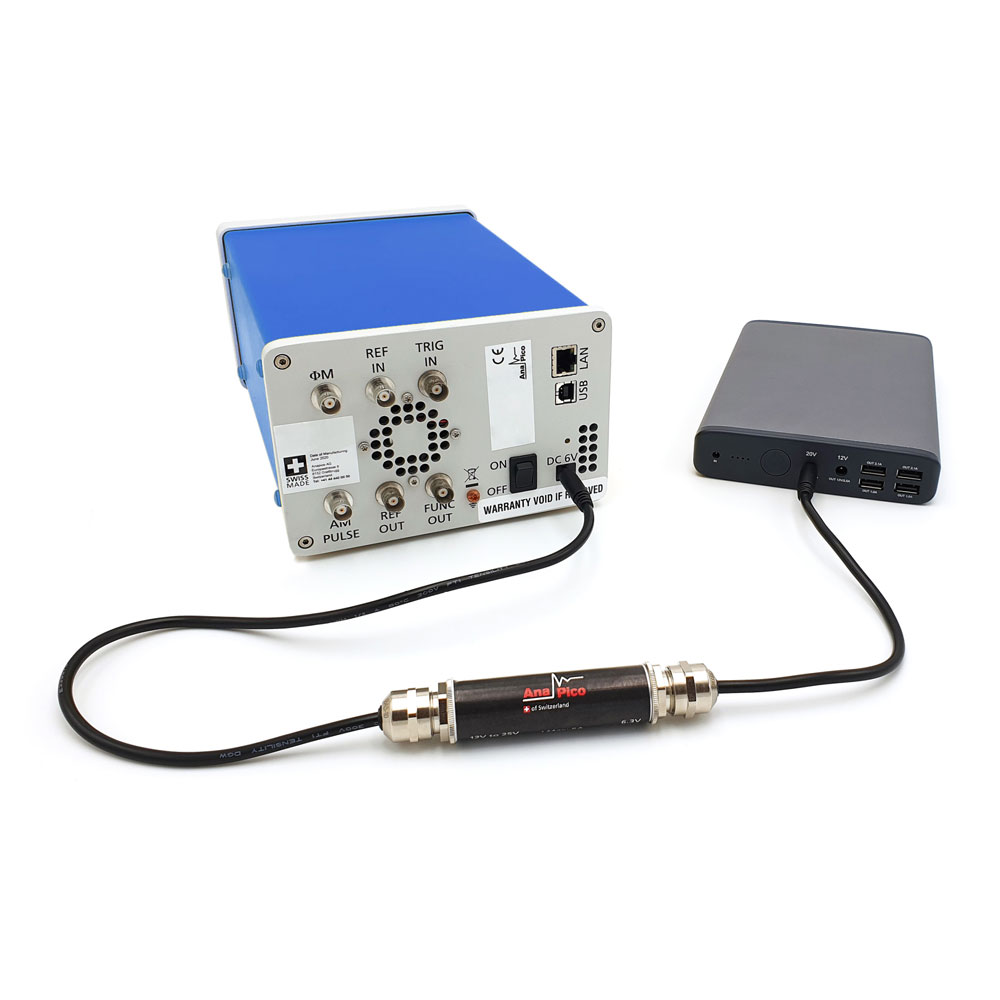

- Работа от внешней аккумуляторной батареи
Компактный и прочный дизайн моделей работают на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам Anapico большое преимущество в лабораториях или на производственных испытательных объектах.
Спецификация
Частоты |
Диапазон: 9 кГц — 12 ГГц Разрешение: 0.001 Гц |
Мощность |
Диапазон: -120 — +25 дБм Разрешение: 0.01 дБ |
Скорость переключения |
400 мкс (<30 мкс с опцией FS) |
Фазовый шум на 1 ГГц |
отстройка 10 Гц: -80 дБн/Гц отстройка 1 кГц: -117 дБн/Гц отстройка 100 кГц: -128 дБн/Гц отстройка 10 МГц: -150 дБн/Гц |
Удаленный доступ |
Ethernet, USB, GPIB (SCPI v1999) |
Модуляции |
АМ, ЧМ, ФМ, Импульсная, ЛЧМ |
Свипирование |
По списку, Частоте, Мощности |
Размеры (Ш x Д x В), Вес |
173.6 x 261.7 x 116.9 мм, 2.5 кг |
Комплект поставки
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
