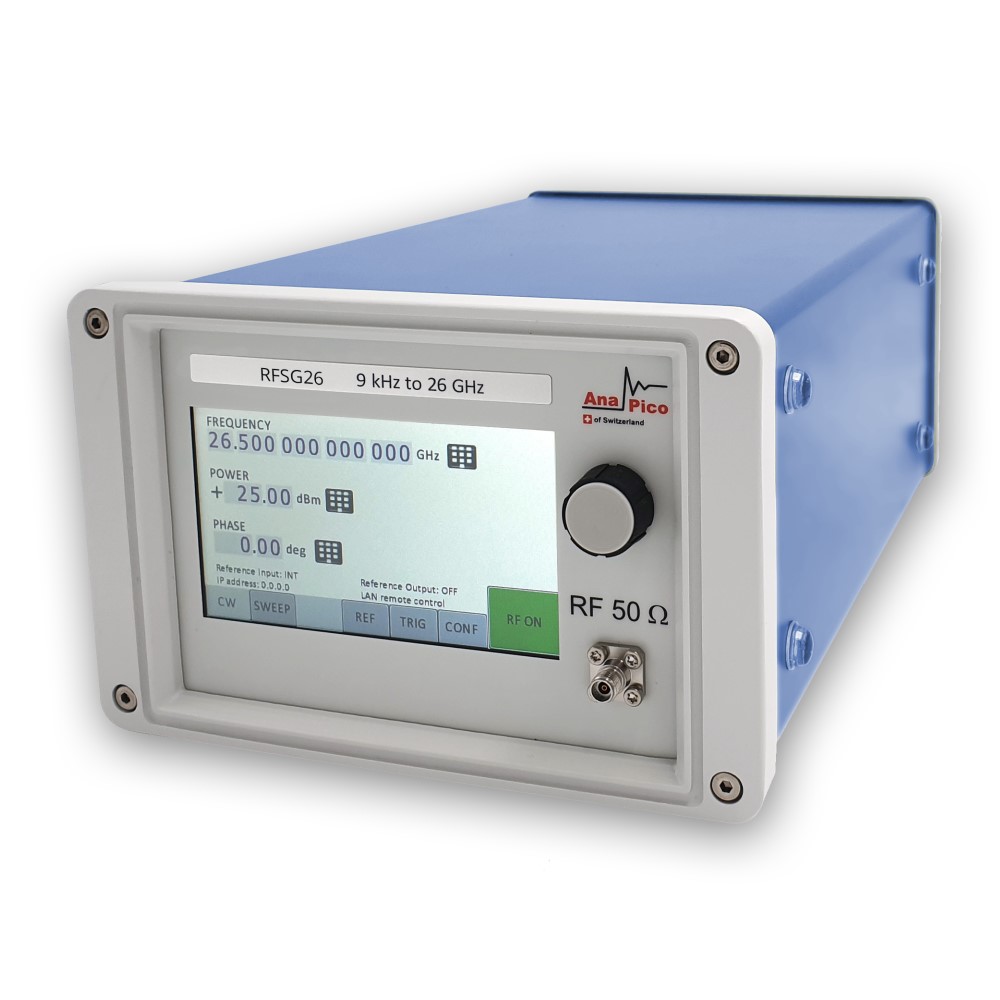

Аналоговые генераторы AnaPico до 26 ГГЦ, RFSG12, RFSG20, RFSG26
AnaPico RFSG12, RFSG20, RFSG26 представляют собой малошумящие быстродействующие микроволновые генераторы сигналов от швейцарской компании Anapico, охватывающих диапазоны частот от 9 кГц и до 26 ГГц с разрешением 0,001 Гц.
Основные возможности:
- Модели до 12 ГГц / 20 ГГц / 26 ГГц
- Динамический диапазон от -120 до +20 дБм
- Уровень фазовых шумов на 1 ГГц -130 дБн/Гц
- АМ,ЧМ,ФМ,ЛЧМ, ИМ модуляции в стандартной комплектации
- Высокая мощность, низкий уровень фазовых шумов
- Низкие частотные искажения
- Широкая девиация частоты ЧМ
- Модуляция короткими импульсами
- Расширенные возможности запуска и свипирования
- Работа от внутренней аккумуляторной батареи
Генераторы RFSG12, RFSG20, RFSG26 обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
При этом благодаря усовершенствованному методу генерации частот и дробному делителю частоты достигаются низкий уровень фазового шума в одной боковой полосе и дискретность 1 мкГц.
Спецификация
Частоты |
Диапазон: 9 кГц — 12, 20 или 26.5 ГГц Разрешение: 0.001 Гц |
Мощность |
Диапазон: -20 — +15 дБм -90 — +27 дБм (с опцией PE3 и HP) Разрешение: 0.01 дБ |
Скорость переключения |
400 мкс (<30 мкс с опцией FS) |
Фазовый шум на 1 ГГц |
отстройка 10 Гц: -80 дБн/Гц отстройка 1 кГц: -117 дБн/Гц отстройка 100 кГц: -128 дБн/Гц отстройка 10 МГц: -150 дБн/Гц |
Удаленный доступ |
Ethernet, USB, GPIB (SCPI v1999) |
Модуляции |
АМ, ЧМ, ФМ, ИМ, ЛЧМ (стандартная комплектация) |
Свипирование |
По списку, Частоте, Мощности |
Размеры (Ш x Д x В), Вес |
173.6 x 261.7 x 116.9 мм, 2.5 кг |

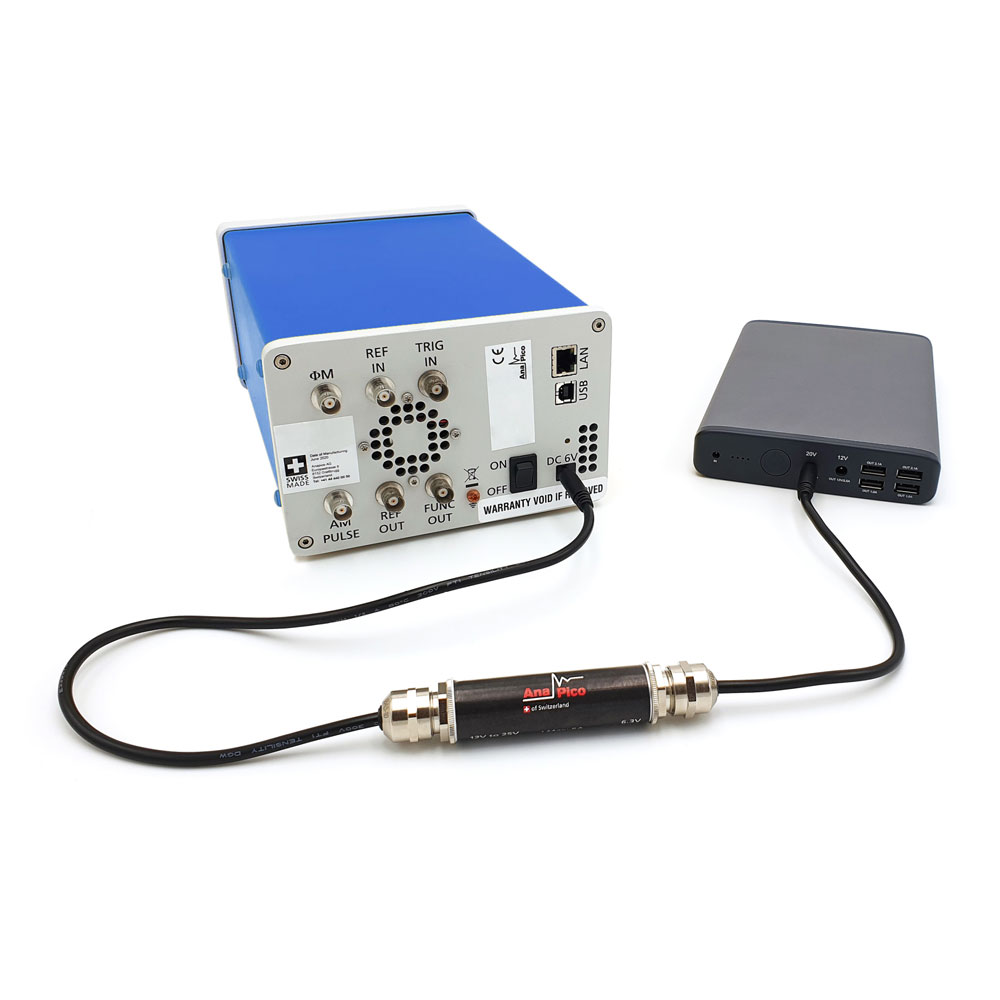

Конструкция низкого энергопотребления позволяет использовать опциональные внутренние аккумуляторные модули, которые делают генераторы AnaPico RFSGxx действительно портативным инструментом, идеально подходящим для полевых испытаний, монтажа и технического обслуживания.
Комплект поставки
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
