Многоканальные генераторы AnaPico MCSGxx до 40 ГГЦ

AnaPico MCSG6, MCSG12, MCSG20, MCSG33, MCSG40 — это фазо-когерентный 2-х или 4-х канальные генераторы, обладающие высокой мощностью со сверхбыстрой перестройкой частоты и низким уровнем фазового шума доступны в диапазоне частот от 300 кГц до 40 ГГц.
Низкий фазовый шум сочетается с низкими значениями частотных искажений, гармонических искажений, скорость перестройки частоты 25 мкс. Это делает серию AnaPico MCSGxx лидером в своем классе многоканальных генераторов сигналов.
Основные возможности:
- Модели от 300 кГц до 6 ГГц / 12.5 ГГц / 20 ГГц / 33 ГГц / 40 ГГц
- До 8-ми полностью независимых каналов
- Мощность на каждом канале генератора до +25 дБм
- Уровень фазовых шумов на 1 ГГц -145 дБн/Гц
- Бесплатное готовое ПО для управление каждым каналом

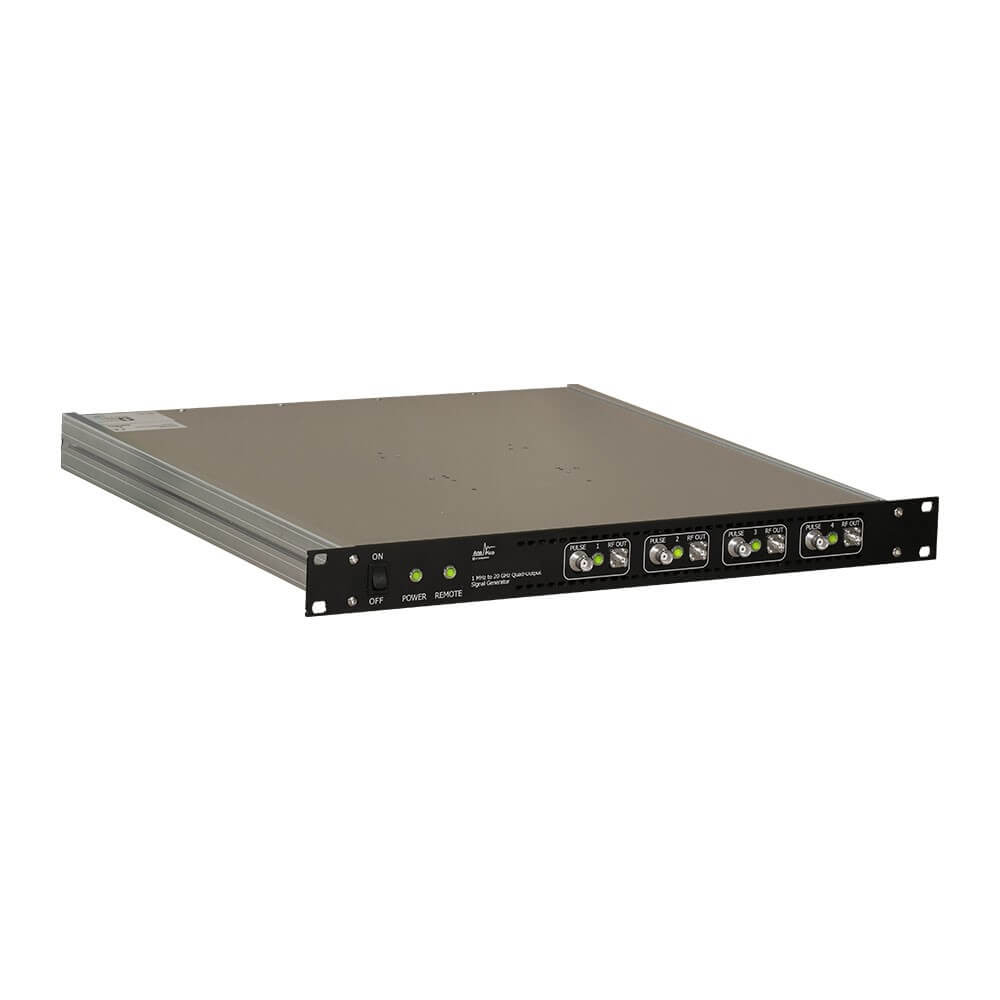

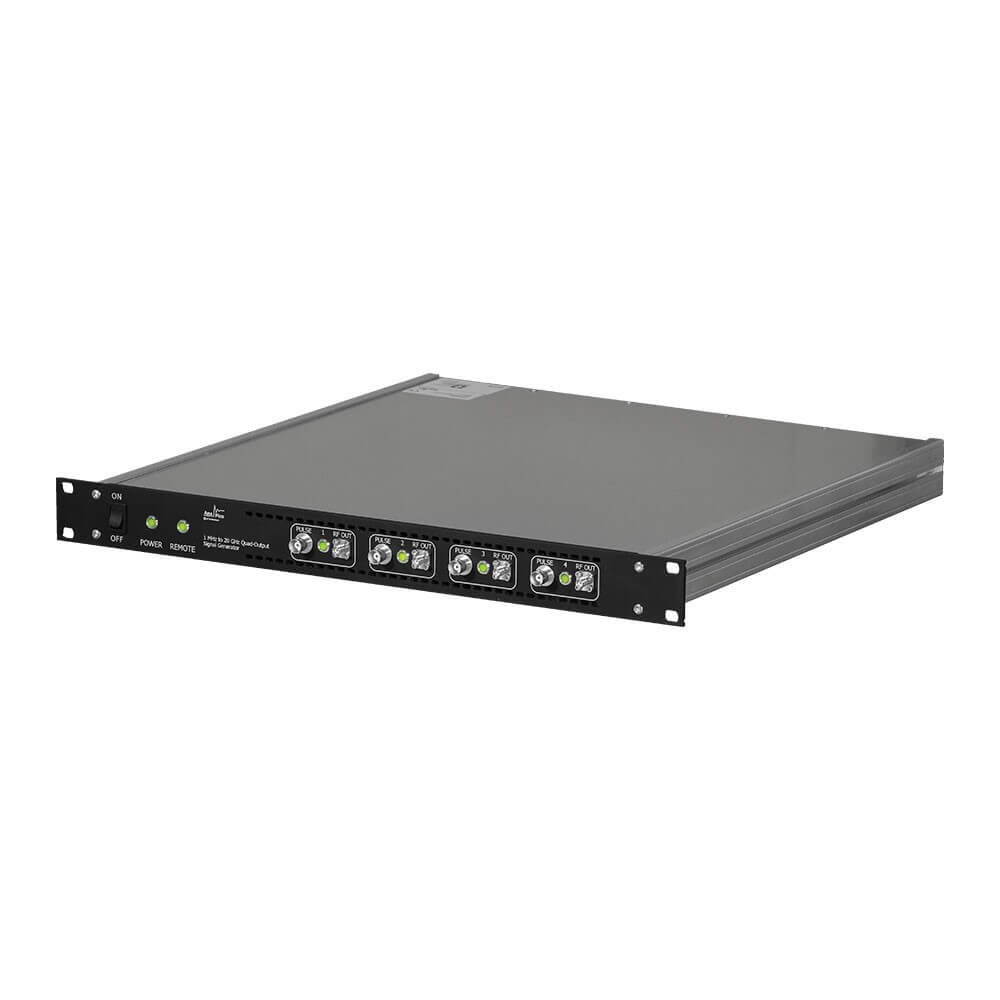

Генераторы серии MCSGxx поставляются в стандартном 19 дюймовом исполнении высотой 1u. Форма модуля подходит для монтажа в стойку и предлагает различные интерфейсы управления, такие как USB, LAN или GPIB.
Каждый интерфейс позволяет легко и быстро взаимодействовать с помощью набора команд SCPI 1999. Дистанционное управление прибором может быть быстро достигнуто из любой хост-системы.
Интерфейс прикладного программирования (API) или примеры программирования для MATLAB, LabVIEW, C++ и других коммерчески доступных инструментов делают управление прибором очень доступным.
Спецификация
Частоты |
Диапазон: 300 кГц — 40 ГГц Разрешение: 0.001 Гц |
Уровень мощности |
– 20 — +25 дБм / – 80 — +25 дБм (с опцией PE4) |
Switching Speed |
500µs (25µs with option FS) |
Фазовый шум на 1 ГГц |
отстройка 10 Гц: -80 дБн/Гц отстройка 1 кГц: -117 дБн/Гц отстройка 100 кГц: -128 дБн/Гц отстройка 10 МГц: -150 дБн/Гц |
Удаленный доступ |
Ethernet, USB, GPIB (SCPI v1999) |
Модуляции |
АМ, ЧМ, ФМ, Импульсная, ЛЧМ |
Свипирование |
По списку, Частоте, Мощности |
Размеры (Ш x Д x В), Вес |
19‘‘ 1HE enclosure: 426 x 460 x 43 мм 10 кг |
Комплект поставки
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
