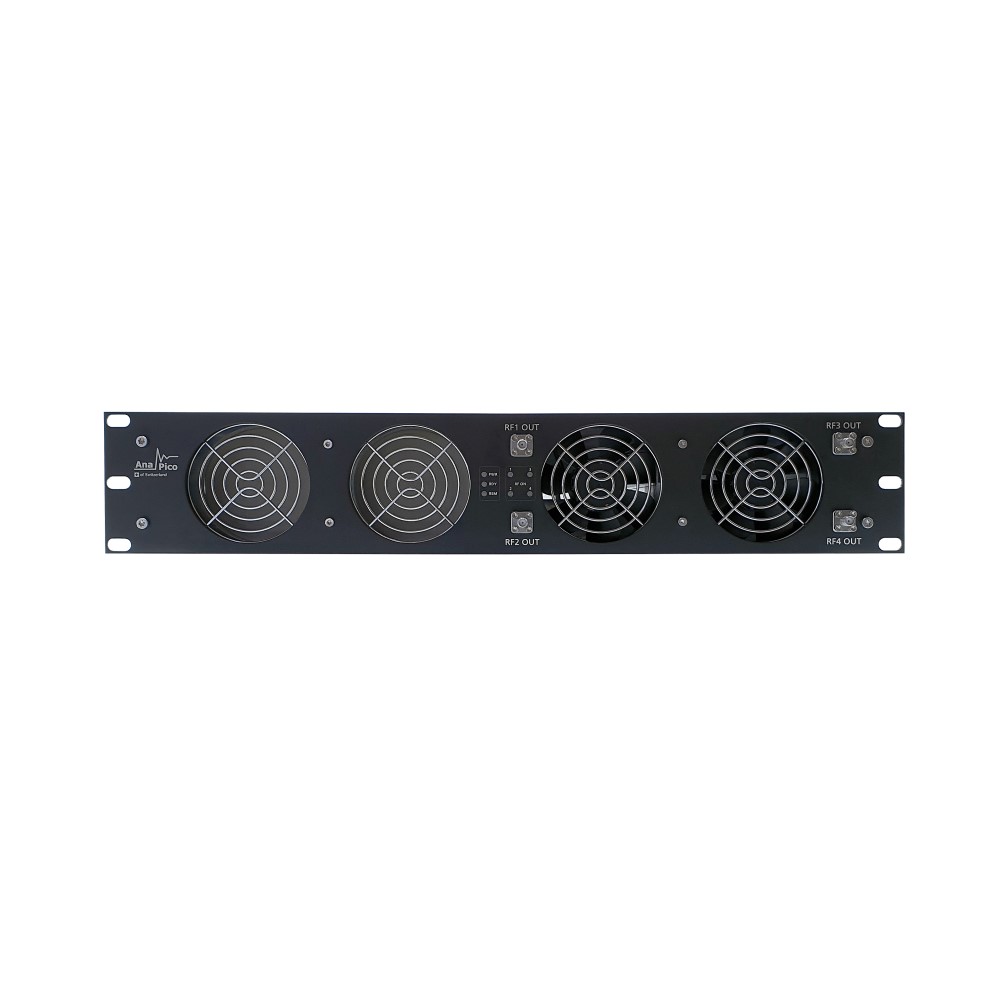

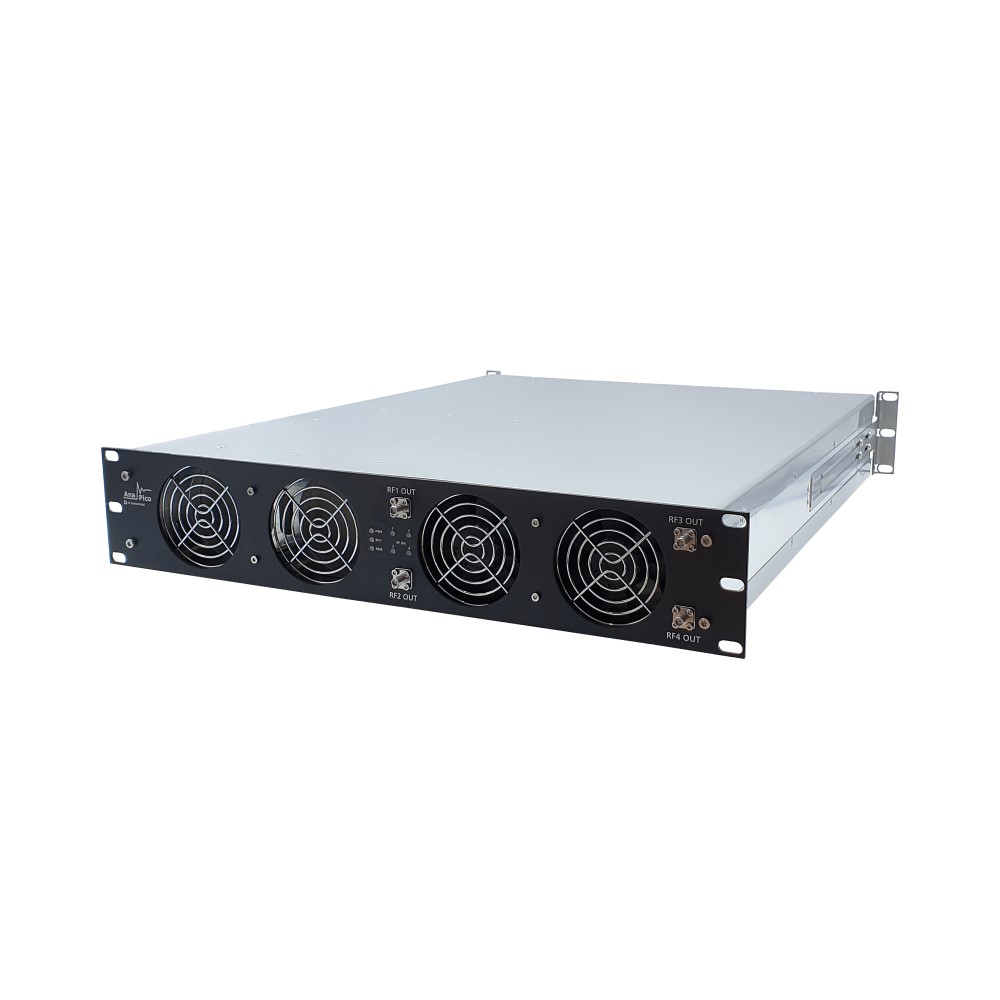

Многоканальные векторные генераторы AnaPico до 40 ГГц RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40

AnaPico RFVSGxx — это многоканальная версия генераторjd векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 4, 6, 12, 20 или 40 ГГц. RFVSGxx обеспечивает выдающуюся сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию, формирование импульса — все с очень низким фазовым шумом.

Для каждого выхода высокопроизводительный внутренний I/Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции. Устройством можно легко управлять удаленно через Ethernet и USB, используя стандартный командный язык SCPI.

Графический интерфейс пользователя (GUI) на базе ПК предоставляется для управления устройством и предоставляет простой в использовании интерфейс для загрузки файлов предварительно рассчитанных данных IQ. Графический интерфейс пользователя поддерживает различные форматы файлов, включая собственный формат файлов данных IQ.

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

---

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

• Высокая полоса пропускания радиочастотного сигнала: используется двойной генератор сигналов произвольной формы, работающий с частотой дискретизации 500 МГц для генерации I / Q-сигнала. Генератор имеет встроенную поддержку схем общей векторной модуляции и обеспечивает прямую поддержку контролируемого введения аддитивного белого гауссовского шума (AWGN) в тракт прохождения сигнала.
• Превосходная чистота модулированных сигналов: самый низкий фазовый шум (-145 дБн / Гц при отстройке 1 ГГц и 20 кГц), низкий уровень паразитных составляющих и отличное подавление гармоник
• Отличная производительность EVM и ACPR
• Полный набор встроенных аналоговых модуляций, таких как AM, FM, PM, Pulse
• Ультратонкие последовательности импульсов (<5 нс), линейные и нелинейные импульсные частотные чирпы
• Встроенные схемы цифровой модуляции, такие как FSK, PSK, ASK, QAM
• Возможность сверхбыстрой скачкообразной перестройки частоты и качания (частота обновления, мощность и фаза менее 200 нс)
• Мощная система триггеров, включающая несколько маркеров и триггеров ввода.
• Порт быстрого управления (FCP) (параллельный интерфейс BCD) для быстрого управления внешним сигналом
• Безопасность: доступна внешняя карта памяти microSD
