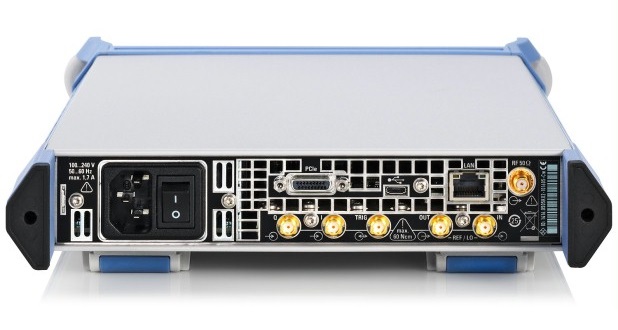

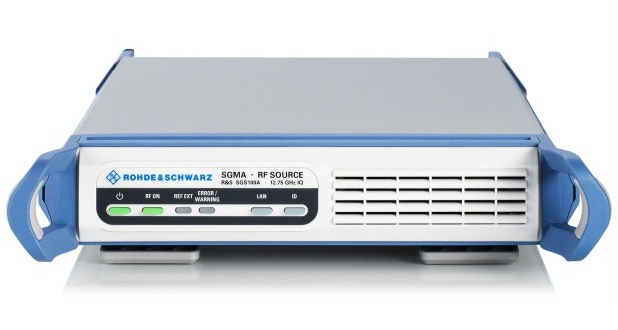

ВЧ-источник Rohde&Schwarz SGS100A

R&S SGS100A — это ВЧ-источник, разработанный согласно требованиям автоматизированных испытательных систем. Генератор может выступать и в качестве источника модулирующих сигналов (CW), и в качестве векторного генератора сигналов с встроенным I/Q-модулятором. Благодаря диапазону частот до 12,75 ГГц версия векторного генератора сигналов поддерживает все основные цифровые сигналы. CW-версию можно использовать как универсальный гетеродин, а также для испытаний в условиях помех согласно стандартам мобильной радиосвязи.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Самый компактный полнофункциональный генератор сигналов на рынке, малогабаритная конструкция для интеграции системы
Обеспечивает высокую пропускную способность благодаря очень быстрой установке частоты и уровня (280 мкс, тип.) через интерфейс PCIe
Превосходные ВЧ-характеристики в компактном устройстве
Максимальный выходной уровень +22 дБмВт (тип.) для компенсации потерь в установке
Замкнутый контур АРУ в режимах CW и I/Q для высочайшей воспроизводимости уровня
Высокая выходная частот до 12,75 ГГц для широкого спектра применений
Неизнашиваемый электронный аттенюатор для высокой надежности
Высокая экономическая эффективность благодаря низким первоначальным затратам и низкой стоимости владения

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Ключевые характеристики:

Частота
Диапазон частот	с опцией R&S SGS-B106	от 1 МГц до 6 ГГц
	с опциями R&S SGS-B106 и R&S SGS-B112	от 1 МГц до 12,75 ГГц
	с опцией R&S SGS-B106V	от 80 МГц до 6 ГГц (режим I/Q) от 1 МГц до 6 ГГц (режим CW)
	с опциями R&S SGS-B106V и R&S SGS-B112V	от 80 МГц до 12,75 ГГц (режим I/Q) от 1 МГц до 12,75 ГГц (режим CW)
Время установки	при дистанционном управлении через разъем PCIe	<500 мкс
Входная частота для внешнего опорного сигнала	10 МГц, 13 МГц,100 МГц, 1000 МГц
Уровень
Гарантированный диапазон уровня сигнала		от –10 дБмВт до +15 дБмВт (PEP)¹⁾
Гарантированный диапазон уровня сигнала	с опцией R&S SGS-B26	от –120 дБмВт до +15 дБмВт (PEP)¹⁾
Погрешность уровня	Характеристика настройки: AUTO; диапазон температур от +18 °C до +33 °C
	1 МГц ≤ f ≤ 3 ГГц	< 0,5 дБ
	3 ГГц < f ≤ 12,75 ГГц	< 0,9 дБ
КСВН выходного импеданса в 50-омной системе	во всем диапазоне частот, характеристика настройки: AUTO	< 2,0
КСВН выходного импеданса в 50-омной системе	во всем диапазоне частот, с опцией R&S SGS-B26	< 1,8
Время установки	при дистанционном управлении через разъем PCIe, характеристика настройки: AUTO	<500 мкс
Спектральная чистота
Гармоники	уровень ≤ 8 дБмВт, CW, функция I/Q wideband выключена	<–30 дБн
Негармонические составляющие	уровень > –10 дБмВт ²⁾, отстройка от несущей > 10 кГц, f ≤ 1,5 ГГц	<–76 дБн
Частота
Субгармонические составляющие	уровень > –10 дБмВт ²⁾, f ≤ 3 ГГц	<–76 дБн
Широкополосный шум	1 МГц ≤ f ≤ 6 ГГц и отстройка от несущей 10 МГц, 6 ГГц < f < 12,75 ГГц и отстройка от несущей 30 МГц, автоматический режим, уровень > 5 дБмВт, полоса измерения 1 Гц, CW	<–145 дБн
Однополосный фазовый шум	отстройка от несущей 20 кГц, полоса измерения 1 Гц
	f = 1 ГГц	<–126 дБн, –130 дБн (тип.)
	f = 10 ГГц	<–106 дБн, –110 дБн (тип.)
I/Q-модуляция
Полоса I/Q-модулятора (ВЧ)	100 МГц < f ≤ 2,5 ГГц, I/Q wideband	40 % от частоты несущей
Полоса I/Q-модулятора (ВЧ)	2,5 ГГц < f ≤ 6 ГГц, I/Q wideband	1 ГГц
Вектор ошибок	измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 кГц
Вектор ошибок	f > 80 МГц, СКЗ	< (0,4 % + 0,2 % × f/ГГц)
ACLR	WCDMA 3GPP FDD, TM 1/64	> 67 дБ, 69,5 дБ (изм.)
Режим обхода генератора модулирующего сигнала
Диапазон частот	1 МГц ≤ f ≤ 80 МГц
Гарантированный диапазон уровня сигнала		от –5 дБмВт до +15 дБмВт
Гарантированный диапазон уровня сигнала	с опцией R&S SGS-B26	от –120 дБмВт до +15 дБмВт

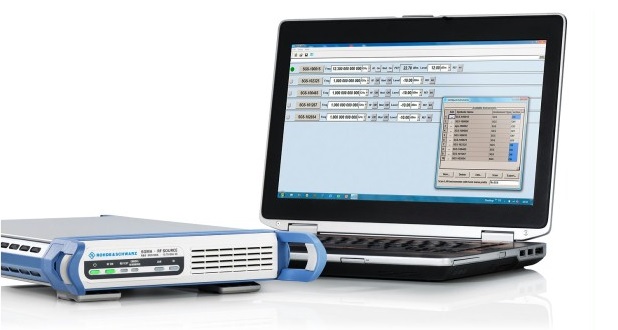

Дистанционное управление	с использование драйвера прибора Rohde & Schwarz	PCIe (одна линия)
	с использованием SCPI 1999.5 или совместимых наборов команд	Ethernet (TCP/IP) 10/100/1000BaseT
	с использованием SCPI 1999.5 или совместимых наборов команд	USB 2.0
Общие данные
Потребляемая мощность	70 Вт (изм.)
Габариты	Ш × В × Г	250 × 52,5 × 401 мм 1 HU, ½ ширина 19-дюймовой стойки
Масса	полностью оснащенный	4,0 кг

¹⁾ PEP = мощность на пиках огибающей.
²⁾ > 0 дБмВт для приборов без электронного ступенчатого аттенюатора R&S SGS-B26.
