Векторный ВЧ-источник Rohde&Schwarz SGT100A SGMA

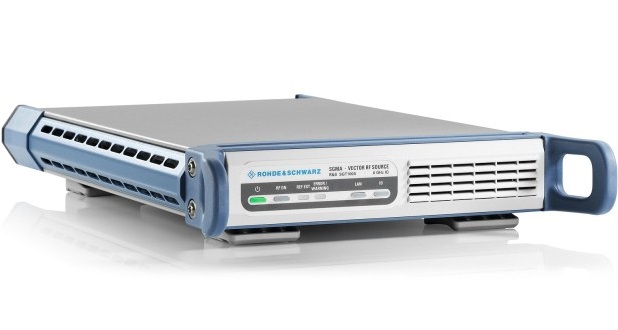

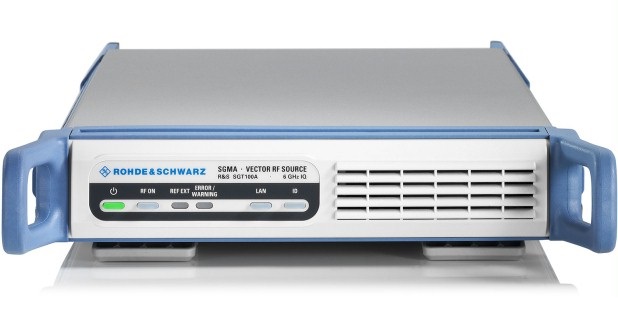

R&S SGT100A первый векторный генератор сигналов с частотным диапазоном до 6 ГГц и встроенным генератором модулирующего сигнала, который имеет форм-фактор в половину 19” стойки и высотой в 1 юнит. Радиочастотный тракт оптимизирован для снижения времени переключения частоты и уровня. Относительно генератора модулирующего сигнала: режим многосегментного сигнала помогает пользователю быстро переключаться с одного тестового сигнала на другой.
Страна-производитель: Германия
Основные возможности:
- Самый быстрый векторный генератор с типовым временем переключения частоты и уровня в 240 мкс для решения задач производства
- Самый компактный автономный векторный генератор сигнала с частотным диапазоном до 6 ГГц с интегрированным генератором модулирующего сигнала (форм-фактор 1 HU ½ 19")
- Интегрированный генератор модулирующего сигнала с полосой I/Q модуляции до 240 МГц, поддерживающий все передовые цифровые стандарты, включая IEEE 802.11ac
- Превосходные ВЧ характеристики по величине вектора ошибок и коэффициенту утечки мощности в соседний канал
- Простая генерация сигнала цифровых стандартов, таких как LTE и LTE-Advanced, используя программное обеспечение R&S WinIQSIM2™
- Идеальное дополнение R&S SMW200A для MIMO задач с двумя и более приемными антеннами.
Подойдет ли эта установка для моей технологии?Консультация эксперта
R&S SGT100A – векторный генератор сигналов со встроенным генератором модулирующего сигнала. Прибор оптимизирован для использования в производстве и для автоматизации.
Генератор представляет собой быстрое и компактное решение. Высокопроизводительный прибор для обеспечения высокой скорости тестирования.
R&S SGT100A нацелен на автоматизированные решения. Его главные особенности – это высокая скорость и компактный дизайн.
Несмотря на компактные размеры, R&S SGT100A имеет превосходные ВЧ характеристики (такие как качество сигнала и точность установки уровня), которые находятся на одном уровне с приборами более высокого класса. Максимальный уровень выходного сигнала, воспроизводимость уровня и малая величина вектора ошибок – ключевые характеристики в производстве.

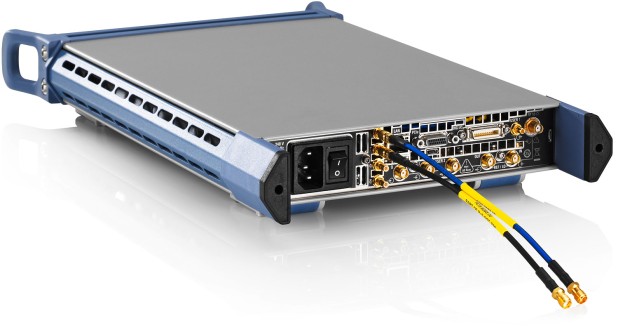

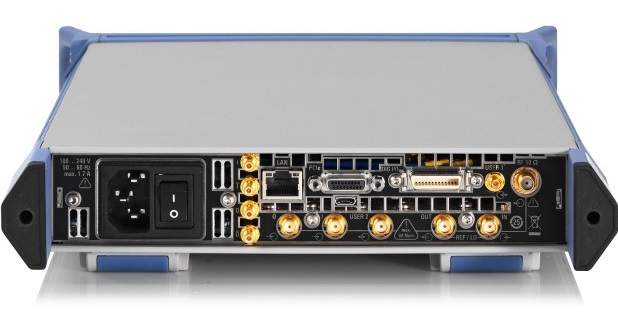

Прибор имеет интерфейсы LAN, USB и PCIe, что обеспечивает возможность удаленного контроля генератора в процессах автоматизации.
Ключевые характеристики
|
Частотный диапазон |
||
|---|---|---|
|
Частотный диапазон |
Непрерывный режим и I/Q режим |
1 МГц до 3 ГГц |
|
С опцией R&S SGT-KB106 Непрерывный режим и I/Q режим |
1 МГц до 6 ГГц |
|
|
Время установки частоты |
Удаленный контроль через PCIe/Ethernet |
< 500 мкс |
|
Входная частота внешнего опорного источника |
в R&S SGT100A |
10 МГц, 13 МГц, 100 МГц, 1000 МГц |
| Уровень | ||
|
Диапазон мощности |
–120 дБм до +17 дБм (пиковая мощность огибающей) |
|
|
Время установки уровня |
Удаленный контроль через PCIe/Ethernet, параметры установки: авто |
< 500 мкс |
|
Спектральная чистота |
||
|
Гармоники |
уровень ≤ 8 дБм, CW, широкополосная I/Q модуляция выкл. |
< –30 дБн |
|
Негармоники |
уровень > –10 дБм, отстройка > 10 кГц от несущей, f ≤ 1.5 ГГц |
< –76 дБн |
|
Широкополосный шум |
10 МГц отстройка от несущей, уровень > 5 дБм, 1 Гц полоса измерения, CW |
< –145 дБн |
|
Односторонний фазовый шум |
20 кГц отстройка от несущей, 1 Гц полоса измерения | |
|
f = 1 ГГц |
< –126 дБн, тип. –133 дБн |
|
|
f = 6 ГГц |
< –110 дБн, тип. –117 дБн |
|
|
Импульсная модуляция |
Опция R&S SGT-K22 |
|
|
Отношение Вкл/Выкл |
> 80 дБ |
|
|
Минимальная ширина импульса |
Использую встроенный генератор импульсов |
20 нс |
|
I/Q модуляция |
||
|
I/Q полоса частот модуляции (ВЧ) |
Используя внешний аналоговый сигнал 100 МГц < f ≤ 2.5 ГГц, I/Q полоса 2.5 ГГц < f ≤ 6 ГГц, I/Q полоса |
20 % от частоты несущей 1 ГГц |
|
Используя встроенный источник модулирующего сигнала с опцией R&S®SGT-K521 с опциями R&S SGT-K521 и R&S SGT-K522, с опциями R&S SGT-K521, R&S SGT-K522 и R&S SGT-K523 |
60 МГц 120 МГц 160 МГц 240 МГц |
|
|
Длительность сигнала |
С шагом равным одному отсчету |
От 1 до 32 млн отчетов |
|
С опцией R&S SGT-K511 |
От 1 до 256 млн отчетов | |
|
С опциями R&S SGT-K511 и R&S GT-K512 |
От 1 до 1 млрд отчетов |
|
|
Время переключения формы сигнала в режиме многосегментного сигнала |
50 МГц тактовая частота (внешний триггер, без изменения тактового сигнала) |
5 мкс (измеренное.) |
|
Дискретизация отчетов |
Эквивалент ЦАП |
16 бит |
|
Коэффициент утечки мощности в соседний канал |
WCDMA 3GPP FDD, TM 1-64 |
> 68 дБ; тип. 71 дБ |
|
Величина вектора ошибок |
IEEE 802.11ac, 160 МГц, MCS 9 |
тип. 0.4 % |
| Поддерживаемые стандарты с R&S WinIQSIM2™TM |
С дополнительными опциями |
EUTRA/LTE, LTE-Advanced, 3GPP FDD incl. HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, CDMA2000/1xEV-DO, TETRA, IEEE 802.11a/b/g/n/p/ac, IEEE 802.16, Bluetooth, NFC, DVB-H/DVB-T, DAB/T-DMB, GPS, Galileo, GLONASS, BeiDou |
|
Удаленный контроль |
PCIe (однополосная линия), Ethernet (TCP/IP) 10/100/1000BASET, USB 2.0 |
|
| Общие данные | ||
|
Потребление мощности |
65 Вт (измеренное) |
|
|
Размеры |
Ш × В × Г на один модуль |
250 мм × 52.5 мм × 401 мм 1 HU, ½ 19“ стойка |
|
Вес |
При полной комплектации на один модуль |
4.0 кг |
|
Рекомендованный калибровочный интервал |
40 часов работы в неделю во всем диапазоне определенных условий окружающей среды |
3 года |
