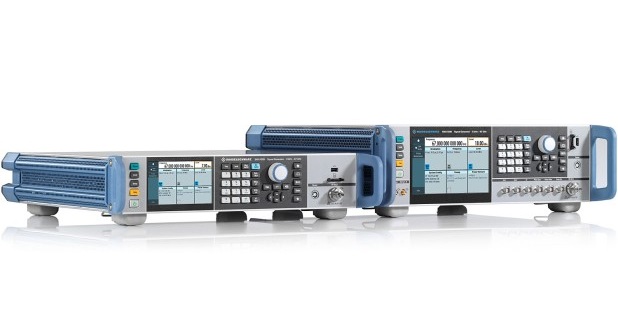

Генератор ВЧ- и СВЧ- сигналов Rohde&Schwarz SMA100B
Генератор ВЧ и СВЧ сигналов R&S SMA100B обеспечивает бескомпромиссно лучшие характеристики. Прибор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен решать самые требовательные контрольно-измерительные задачи для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
- Превосходный однополосный фазовый шум –152 дБн (тип.) при 1 ГГц и –132 дБн (тип.) при 10 ГГц (в каждом случае при отстройке 10 кГц)
- Практически отсутствует широкополосный шум (–162 дБн (изм.) при 10 ГГц и отстройке 30 МГц)
- Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
- Исключительно низкий уровень гармоник

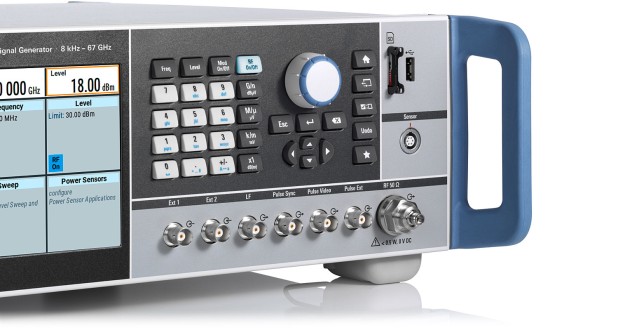

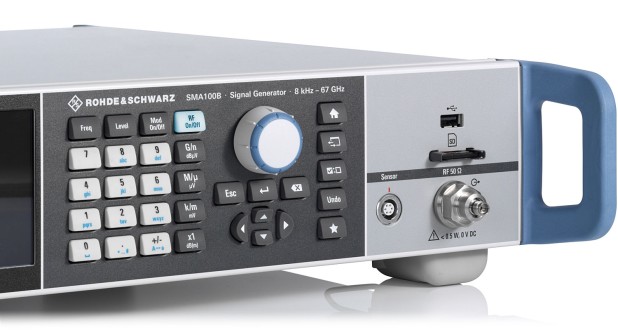

- Самый современный графический интерфейс с сенсорным экраном
Подойдет ли эта установка для моей технологии?Консультация эксперта
Ключевые характеристики
| Частота | ||
|---|---|---|
|
Частотный диапазон |
R&S SMAB-B103 |
8 кГц до 3 ГГц |
|
R&S SMAB-B106 |
8 кГц до 6 ГГц |
|
|
R&S SMAB-B112 |
8 кГц до 12.75 ГГц |
|
|
R&S SMAB-B120 |
8 кГц до 20 ГГц |
|
|
R&S SMAB-B131 |
8 кГц до 31.8 ГГц |
|
|
R&S SMAB-B140/-B140N |
8 кГц до 40 ГГц |
|
| R&S SMAB-B150/-B150N |
8 кГц до 50 ГГц |
|
|
R&S SMAB-B167/-B167N |
8 кГц до 67 ГГц (завышен до 72 ГГц) |
|
|
Уровень |
||
|
Максимальная регламентированная выходная мощность (пиковая мощность огибающей) |
R&S SMAB-B103/-B106 |
|
|
стандартно |
||
| f = 3 ГГц |
+19 дБм |
|
|
f = 6 ГГц |
+19 дБм |
|
|
С опцией R&S SMAB-K31 |
||
|
f = 3 ГГц |
+25 дБм |
|
|
f = 6 ГГц |
+25 дБм |
|
|
С опцией R&S SMAB-K31 и R&S SMAB-B32 |
||
|
f = 3 ГГц |
+30 дБм |
|
|
f = 6 ГГц |
+30 дБм |
|
|
R&S SMAB-B112/-B120 |
||
|
стандартно |
||
|
f = 12.75 ГГц |
+18 дБм |
|
|
f = 20 ГГц |
+17 дБм |
|
|
С опцией R&S SMAB-K33 |
||
|
f = 12.75 ГГц |
+20 дБм |
|
|
f = 20 ГГц |
+20 дБм |
|
|
С опцией R&S SMAB-K33 и R&S SMAB-B34 |
||
|
f = 12.75 ГГц |
+27 дБм |
|
|
f = 20 ГГц |
+24 дБм |
|
| R&S SMAB-B131/-B140/-B140N | ||
|
стандартно |
||
|
f = 31.8 ГГц |
+13 дБм |
|
|
f = 40 ГГц |
+13 дБм |
|
|
С опцией R&S SMAB-B35 |
||
|
f = 31.8 ГГц |
+17 дБм |
|
|
f = 40 ГГц |
+16 дБм |
|
|
С опцией R&S SMAB-B35 и R&S SMAB-K36 |
||
|
f = 31.8 ГГц |
+22 дБм |
|
|
f = 40 ГГц |
+19 дБм |
|
|
R&S SMAB-B150/-B150N/-B167/-B167N |
||
|
стандартно |
||
|
f = 50 ГГц |
+5 дБм |
|
|
f = 67 ГГц |
+5 дБм |
|
|
С опцией R&S SMAB-B37/-B39 |
||
|
f = 50 ГГц |
+11 дБм |
|
|
f = 67 ГГц |
+9 дБм |
|
|
С опцией R&S SMAB-B37/-B39 and R&S SMAB-K38/-K40 |
||
|
f = 50 ГГц |
+18 дБм |
|
|
f = 67 ГГц |
+10 дБм |
|
| Спектральные характеристики | ||
|
Односторонний фазовый шум |
f = 1 ГГц, 1 Гц полоса измерения |
|
|
стандартно, отстройка от несущей = 20 кГц |
<-135 дБн, –140 дБн (тип.) |
|
|
С опцией R&S SMAB-B709, отстройка от несущей = 10 кГц |
<-140 дБн |
|
|
С опцией R&S SMAB-B710(N), отстройка от несущей = 10 кГц |
<-140 дБн, –145 дБн (тип.) |
|
|
С опцией R&S SMAB-B711(N), отстройка от несущей = 10 кГц |
<-147 дБн, –152 дБн (тип.) |
|
|
Односторонний фазовый шум (продолжение) |
f = 10 ГГц, 1 Hz полоса измерения |
|
|
стандартно, отстройка от несущей = 20 кГц |
–115 дБн, –120 дБн (тип.) |
|
|
С опцией R&S SMAB-B709, отстройка от несущей = 10 кГц |
<-120 дБн |
|
|
С опцией R&S SMAB-B710, отстройка от несущей = 10 кГц |
–120 дБн, –125 дБн (тип.) |
|
|
С опцией R&S SMAB-B711, отстройка от несущей = 10 кГц |
–128 дБн, –132 дБн (тип.) |
|
| Гармоники | ||
|
Приборы, оснащенные опциями R&S SMAB-B103/-B106 и R&S SMAB-K31/-B32 |
10 МГц < f ≤ 6 ГГц, P = 18 дБм |
<-60 дБн |
|
Приборы, оснащенные опциями R&S SMAB-B112/-B120 и R&S SMAB-K33/-B34 |
10 МГц < f ≤ 20 ГГц, P = 16 дБм |
<-55 дБн |
|
Приборы, оснащенные опциями R&S SMAB-B131/-B140(N)/-B150(N)/-B167(N) и R&S SMAB-B35/-K36/-B37/-K38/-B39/-K40 |
10 МГц < f ≤ 31.8 ГГц, P = 13 дБм |
<-55 дБн |
|
Негармоники |
f = 1 ГГц, > 10 кГц отстройка от несущей, 10 дБм |
<-92 дБн |
|
f = 1 ГГц, > 10 кГц отстройка от несущей, 10 дБм с опцией R&S SMAB-B711(N) |
<-100 дБн |
|
|
Поддерживаемы режимы модуляции |
С опцией R&S SMAB-K720 |
AM, FM, φM |
|
Импульсная модуляция |
С опцией R&S SMAB-K22 |
|
|
Время нарастания/спада |
R&S SMAB-K22, f > 700 МГц |
<10 нс, 5 нс (тип.) |
|
Соотношение уровней Вкл/Выкл |
R&S SMAB-K22 |
>80 дБ |
|
Минимальная ширина импульса |
R&S SMAB-K22 |
<20 нс |
