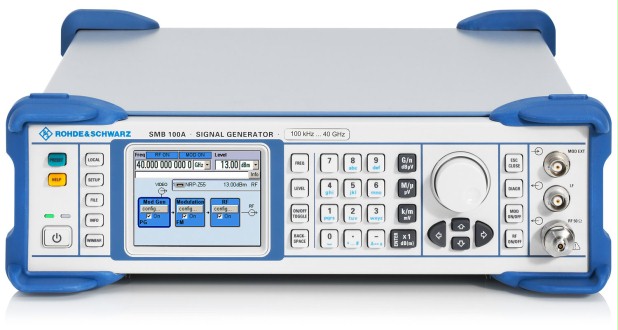

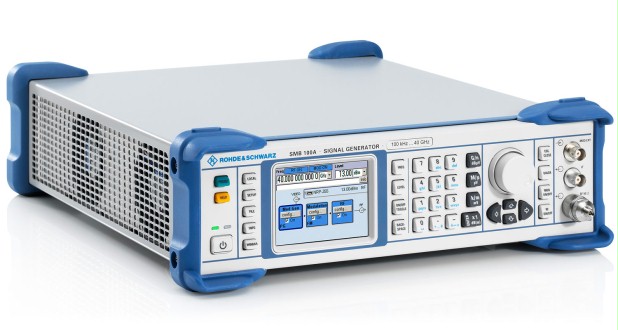

Генератор СВЧ сигналов Rohde&Schwarz SMB100A

Получить информационную брошюру

Компактный и универсальный генератор СВЧ сигналов R&S SMB100A с диапазоном частот до 40 ГГц обеспечивает превосходную чистоту спектра и высокую выходную мощность. Нельзя не отметить удобство работы, разнообразие функциональных возможностей и низкую стоимость владения прибором.

Для получения еще более высоких частот диапазон частот генератора R&S SMB100A можно легко расширить с помощью умножителя частоты R&S SMZ. Совместно используемые приборы R&S SMB100A и R&S SMZ обеспечивают удобство работы и точный регулируемый уровень выходного сигнала в диапазоне частот от 50 ГГц до 110 ГГц (регулировка уровня выходного сигнала с R&S SMZ170 невозможна).

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Широкий диапазон частот: от 100 кГц до 40 ГГц
Превосходные характеристики сигнала с низким однополосным фазовым шумом –128 дБн (тип.) (при частоте 1 ГГц и отстройке 20 кГц)
Высокая выходная мощность: до +27 дБмВт (изм.)
Поддерживаются все важные виды аналоговой модуляции: АМ, ЧМ/ФМ и импульсная
Небольшой вес и размер (высота всего 2 HU)

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Ключевые характеристики

Частота
Частотный диапазон	R&S SMB-B112/R&S SMB-B112L	100 кГц до 12.75 ГГц
	R&S SMB-B120/R&S SMB-B120L	100 кГц до 20 ГГц
	R&S SMB-B131	100 кГц до 31.8 ГГц
	R&S SMB-B140/R&S SMB-B140L/R&S SMB-B140N	100 кГц до 40 ГГц
Время установки частоты	Режим SCPI	< 3 мс
	Режим Список	< 1 мс
Уровень
Максимальная выходная мощность	R&S SMB-B112/-B112L, 1 МГц < f ≤ 12.75 ГГц	+18 дБм
	R&S SMB-B120 с опцией R&S SMB-B31, 50 МГц < f ≤ 20 ГГц	+16 дБм
	R&S SMB-B120L с опцией R&S SMB-B31, 100 МГц < f ≤ 20 ГГц	+19 дБм
	R&S SMB-B131/-B140/-B140N с опцией R&S SMB-B32, 50 МГц < f ≤ 40 ГГц	+19 дБм
	R&S SMB-B140L с опцией R&S SMB-B32, 50 МГц < f ≤ 40 ГГц	+16 дБм
Минимальная выходная мощность	R&S SMB-B112/-B131/-B140/-B140N	-120 дБм
	R&S SMB-B112L	-5 дБм
	R&S SMB-B120L/-B140L	0 дБм
Время установки мощности (за исключением времени переключения механического аттенюатора)	Режим SCPI	< 2.5 мс
	Режим Список	< 1 мс
Спектральные характеристики
Односторонний фазовый шум	f = 1 ГГц, отстройка от несущей = 20 кГц, 1 Гц полоса измерения	< –122 дБн, тип. –128 дБн
	f = 10 ГГц, отстройка от несущей = 20 кГц, 1 Гц полоса измерения	< –102 дБн, тип. –108 дБн
Гармоники
R&S SMB-B112/-B112L	1 МГц < f ≤ 6 ГГц; уровень ≤ 13 дБм ¹⁾ f > 6 ГГц; уровень ≤ 10 дБм ¹⁾	< –30 дБн
R&S SMB-B120/-B120L/-B131/-B140/ -B140N/-B140L	стандартно; уровень ≤ 8 дБм ¹⁾
	f > 1 МГц	< –30 дБн
	с опцией фильтрации гармоник R&S SMB-B25/-B26, фильтр гармоник включен, уровень ≤ 10 дБм ¹⁾
	1 МГц < f ≤ 150 МГц	< –30 дБн
	150 МГц < f ≤ 3 ГГц	< –58 дБн
	3 ГГц < f ≤ 20 ГГц	< –50 дБн
	f > 20 ГГц	< –60 дБн (измеренное)
Поддерживаемые режимы модуляции
AM		стандартно
Глубина AM модуляции		0 % до 100 %
FM/φM		стандартно
Максимальная девиация частоты FM модуляции	f = 10 ГГц	32 МГц
Максимальная девиация фазы φM модуляции	f = 10 ГГц	320 рад
Импульсная модуляция	Опция R&S SMB-K21/-K22
Время нарастания/спада		< 20 нс, тип. < 5 нс
Отношение уровней Вкл/Выкл		> 80 дБ
Минимальная ширина импульса на выходе импульсного генератора		10 нс

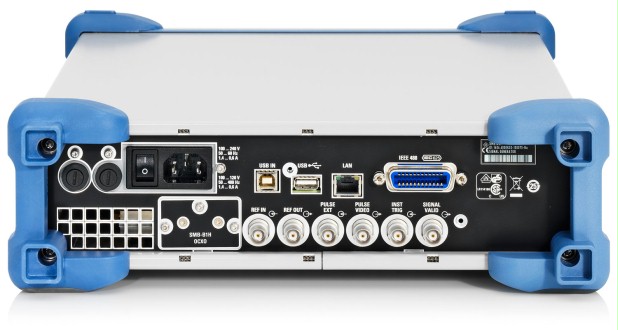

Интерфейсы
Удаленное управление		GPIB IEEE-488.2 Ethernet (TCP/IP), USB
Периферийные устройства		USB

¹⁾ Или максимальная гарантированная выходная мощность, что меньше.
