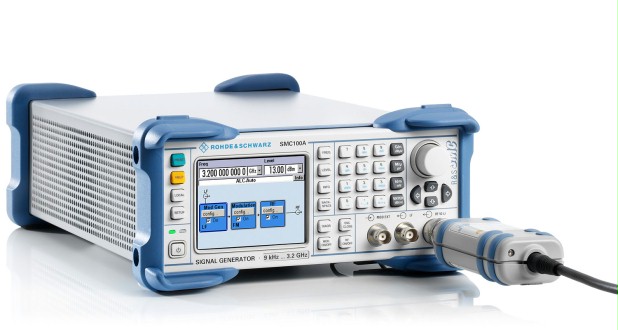

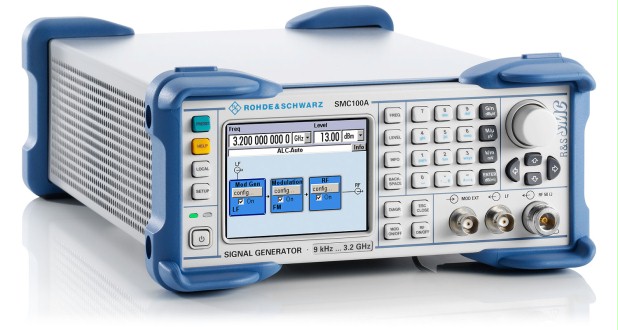

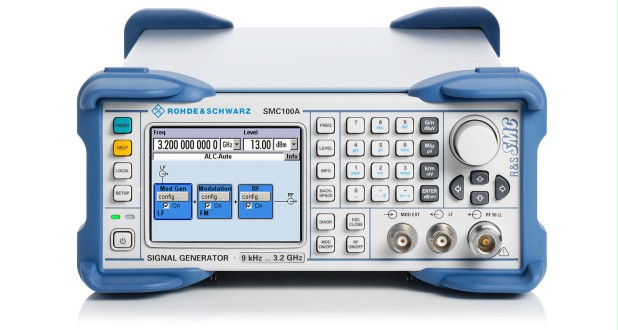

Генератор сигналов Rohde&Schwarz SMC100A

Аналоговый прибор R&S SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. У него наименьший размер и наилучшее соотношение цена/характеристики в своем классе.

Гибкий и универсальный прибор можно использовать в сервисных и ремонтных лабораториях. Благодаря малым размерам и небольшому весу R&S SMC100A также идеально подходит для работы в полевых условиях и в учебных заведениях.

Производитель: Rohde&Schwarz
Страна-производитель: Германия

Основные возможности:

  • Диапазон частот от 9 кГц до 1,1 ГГц или 3,2 ГГц
  • Максимальный уровень на выходе > +17 дБмВт, ном.
  • Опциональный высокостабильный опорный генератор
  • Режимы аналоговой модуляции (АМ/ЧМ/ФМ/импульсная) в стандартном исполнении
  • Встроенная защита от перенапряжения
  • Неизнашиваемый электронный аттенюатор
  • Минимальная общая стоимость владения

Подойдет ли эта установка для моей технологии?Консультация эксперта

Технические характеристики

Частота
Диапазон частот
Частотная опция R&S SMC-B101
9 кГц ... 1,1 ГГц
  Частотная опция R&S SMC-B103
9 кГц ... 3,2 ГГц
Время установки
Режим SCPI

Уровень
Максимальная выходная мощность
f = 200 кГц ... 3,2 ГГц
>+13 дБмВт
  f ≥500 кГц
>+17 дБмВт (ном.) в режиме расширенного диапазона
Погрешность уровня
f = 200 кГц ... 3,2 ГГц
<0,9 дБ
  АРУ ВКЛ., режим АВТО, T = 18°C ... 33°C

Время установки
Режим SCPI
<5 мс
Уровень обратной мощности
1 МГц ≤ f ≤ 1 ГГц
50 Вт
  1 ГГц ≤ f ≤ 2 ГГц
25 Вт
  2 ГГц ≤ f ≤ 3,2 ГГц
10 Вт
Максимально допустимое постоянное напряжение
  50 В
Спектральная чистота
Негармонические составляющие
отстройка от несущей > 10 кГц, f ≤1600 МГц
<-60 дБн (ном. -72 дБн)
Однополосный фазовый шум
f = 1 ГГц отстройка от несущей = 20 кГц полоса измерения 1 Гц
<-105 дБн (ном. -111 дБн)
Широкополосный шум
f > 1 МГц, уровень > 5 дБмВт отстройка от несущей > 10 МГц полоса измерения 1 Гц
<-138 дБн (ном. -146 дБн)
Поддерживаемые режимы модуляции
АМ
  стандартная конфигурация
Глубина АМ
  0 % ... 100 %
ЧМ/ФМ
  стандартная конфигурация
Максимальная девиация ЧМ
f > 1,6 ГГц
4 МГц
Частота
Максимальная девиация ФМ
f > 1,6 ГГц
40 рад.
Импульсная
  стандартная конфигурация
Время нарастания/спада
  <500 нс. (ном. 100 нс)
Минимальная длительность импульса
с встроенным импульсным генератором
1 мкс
Отношение уровней включения/выключения
  >80 дБ

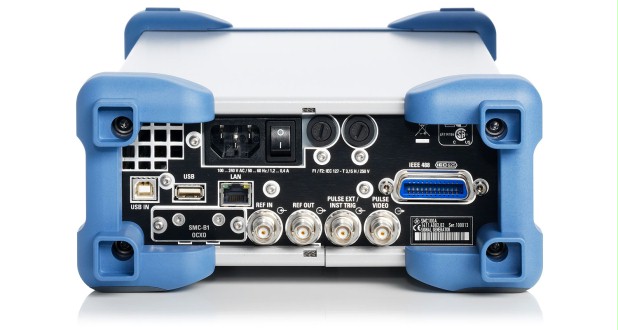

Возможности подключения
Дистанционное управление
  шина IEC/IEEE (с опцией R&S SMC-K4)
    Ethernet (TCP/IP)
    USB
Периферийные устройства
  USB
