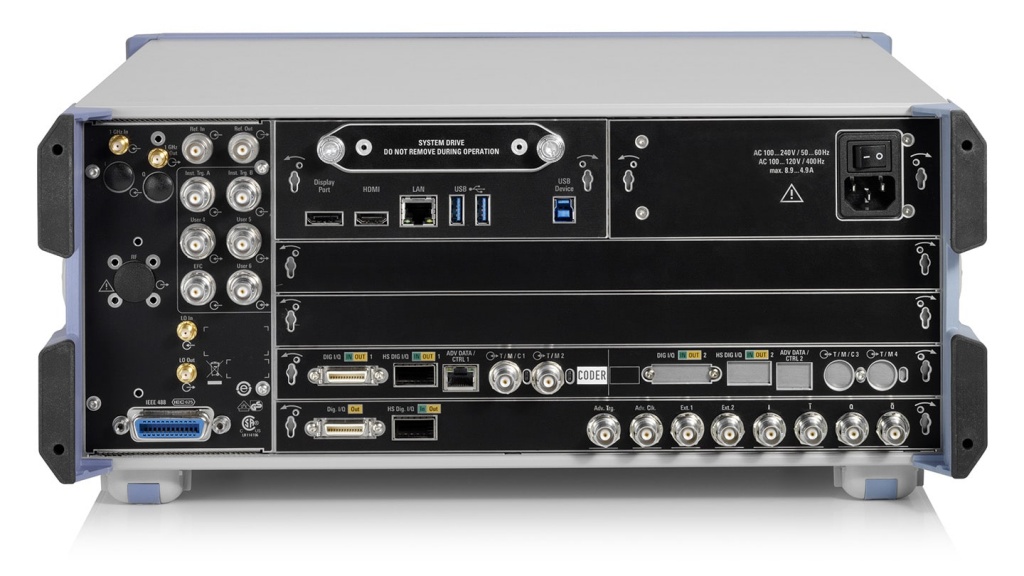

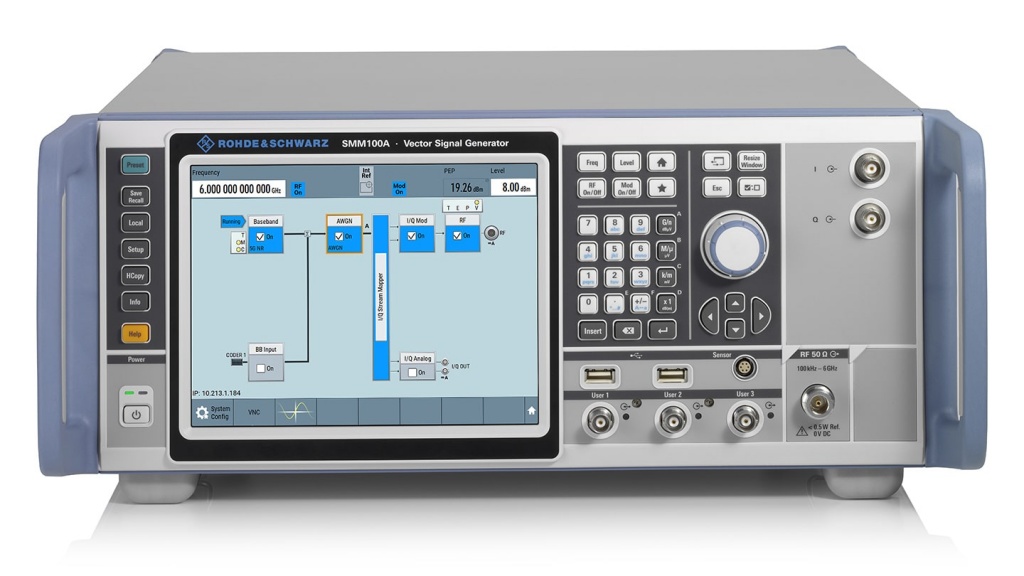

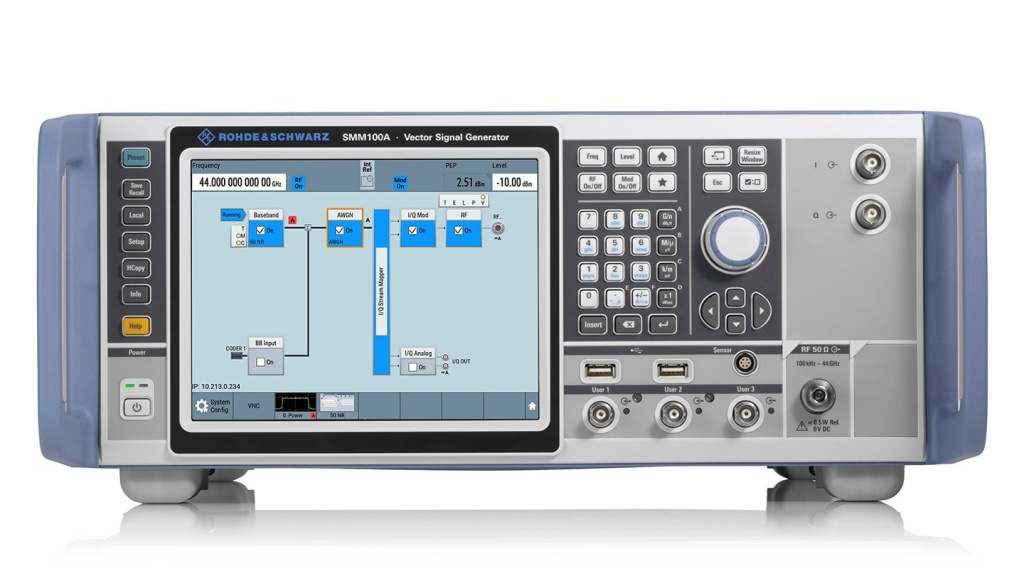

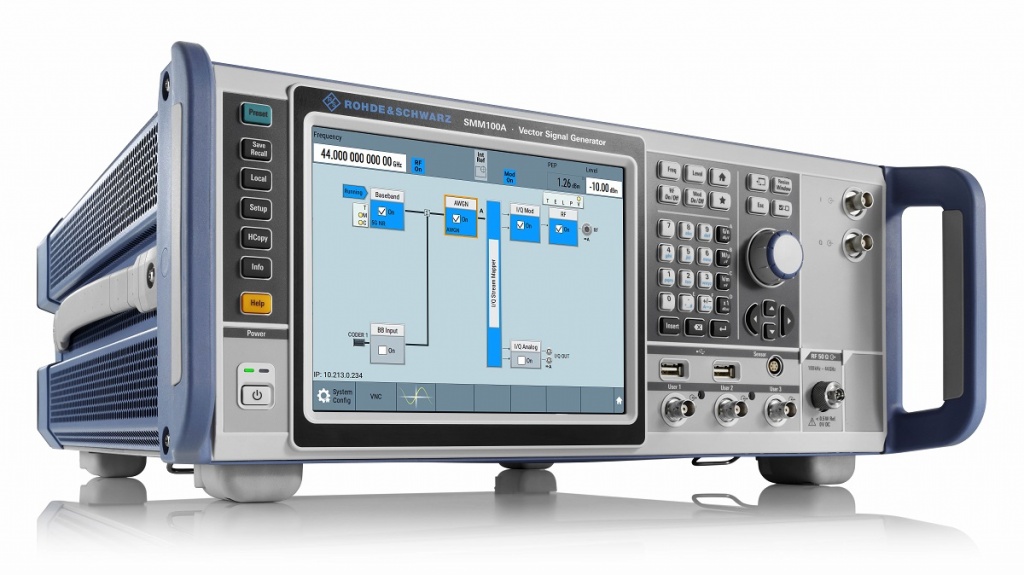

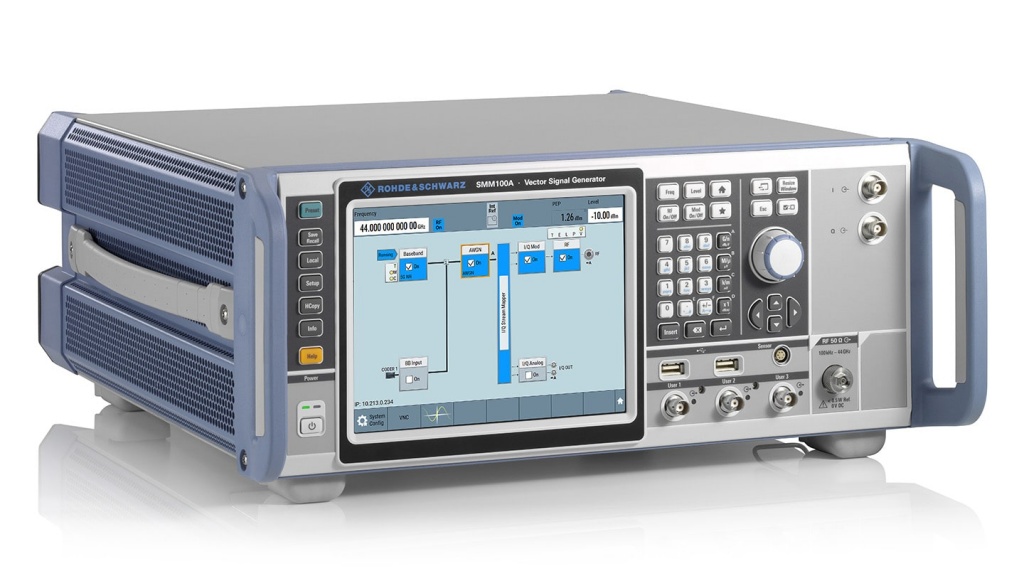

Векторный генератор сигналов Rohde&Schwarz SMM100A

Векторный генератор сигналов R&S SMM100A обеспечивает превосходные ВЧ характеристики на всем частотном диапазоне от 100 кГц до 44 ГГц. Прибор охватывает диапазоны менее 6 ГГц, которые используются в существующих стандартах беспроводной связи, а также диапазоны для новых стандартов 5G NR и Wi-Fi 6E до 7,125 ГГц и 5G NR FR2 до 44 ГГц.


Встроенный генератор модулирующего сигнала R&S SMM100A поддерживает максимальную полосу частот модуляции до 1 ГГц. Таким образом, обеспечивается возможность генерации широкополосных цифровых сигналов, что требуется для большинства беспроводных стандартов связи. R&S SMM100A готов и для будущих задач.

Производитель: Rohde&Schwarz
Страна-производитель: Германия

Основные возможности:

  • Диапазон частот: от 100 кГц до 44 ГГц
  • Встроенная полоса частот модуляции до 1 ГГц
  • Превосходные частотная характеристика модуляции, величина вектора ошибок и уровень относительной мощности в соседнем канале
  • Генерация сигналов 5G NR для FR1 и FR2
  • Готов для будущих требований WLAN по частотному диапазону и полосе

Подойдет ли эта установка для моей технологии?Консультация эксперта

Особенности и преимущества:


  • Превосходный односторонний фазовый шум и величина вектора ошибок
    • Для векторного генератора сигналов R&S SMM100A односторонний фазовый шум составляет < -129 дБн на частоте 1 ГГц и отстройке от несущей 20 кГц. Типовое значение -134 дБн и даже на 5 дБ ниже.
    • За счет своих выдающихся ВЧ характеристик, прибор показывает превосходные характеристики модуляции на высоких частотах. К примеру, R&S SMM100A обеспечивает впечатляющую величину вектора ошибок < -42 дБ (0,8%) на частоте 28 ГГц для 100 МГц 5G NR сигнала в соответствии с 3GPP тестовой моделью 3.1
  • Абсолютно плоская частотная характеристика
    • Частотная характеристика сигнала в пределах полосы частот модуляции оказывает основное влияние на достигаемую величину вектора ошибок. Вот почему стараются минимизировать это влияние по амплитуде и фазе на всем частотном диапазоне генератора.
    • Для исключения внутреннего влияния R&S SMM100A на частотную характеристику выполняется интеллектуальная компенсация. Благодаря этому R&S SMM100A обеспечивает измеренное значение амплитуды частотной характеристики < 0,4 дБ на всей полосе частот модуляции в 1 ГГц.
  • Испытайте масштабируемость
    • В базовой конфигурации, R&S SMM100A поддерживает максимальную полосу частот модуляции 120 МГц. В зависимости от требований, полоса может быть расширена до 1 ГГц с помощью лицензионного ключа. Аналогично может быть расширена память генератора сигналов от 64 М выборок до максимальных 2 Г выборок.
    • Дополнительно R&S SMM100A доступен с различными частотными опциями и максимальным частотным диапазоном до 44 ГГц. Благодаря этому пользователи могут очень точно конфигурировать R&S SMM100A для удовлетворения своих актуальных потребностей.
  • Испытайте удобство управления
    • Удобное управление с помощью 8,4” дисплея
    • Структурированный и интуитивный графический интерфейс, представленный в виде блок-диаграмм
    • Графическое отслеживание сигнала в режиме реального времени в разных точках в общем потоке прохождения сигнала
    • Автоматизация реализуется проще с контекстной системой помощи и встроенного SCPI макро рекодера с генератором кода
  • Стандарты мобильной связи
    • R&S SMM100A отлично подходит для генерации сигналов в соответствии с наиболее важными стандартами беспроводной связи, а также прибор идеален для тестирования на соответствие 5G NR базовых станций.
    • При наличии опции R&S SMM-B1044, частотный диапазон прибора покрывает диапазоны 5G NR FR1 до 7,125 ГГц и FR2 до 44 ГГц. Совместно с расширением полосы до 1 ГГц прибор справляется с повышенными требованиями полосы сигнала в 5G области.
  • Готов к следующему поколению Wi-Fi
    • WLAN также имеет тенденцию к увеличению частот и полосы сигнала. Для Wi-Fi 6E используется частотный диапазон между 5,8 ГГц и 7,125 ГГц. Для будущих стандартов WLAN, таких как IEEE 802.11be, уже заявлена полоса сигнала 320 МГц.
    • С опцией расширения частоты R&S SMM-B1007 до 7,5 ГГц и R&S SMM-K524 расширения полосы до 500 МГц, R&S SMM100A становится идеальным генератором сигнала для тестирования WLAN компонентов, модулей и устройств.
  • Сверхширополосные сигналы с высокой частотой повторения импульсов (HRP UWB)
    • R&S SMM100A идеально подходит для тестирования HRP UWB ресиверов. Прибор покрывает частотный диапазон до 10,6 ГГц и полосу частот модуляции до 500 МГц, сигналы можно подавать на наиболее важные каналы.
    • Опция расширения полосы R&S SMM-K149 HRP UWB поддерживает генерацию сигналов для трех режимов: HRP UWB от IEEE 802.15.4a-2015, а также BPRF режим и HPRF режим для ERDEF от IEEE 802.15.4z.
