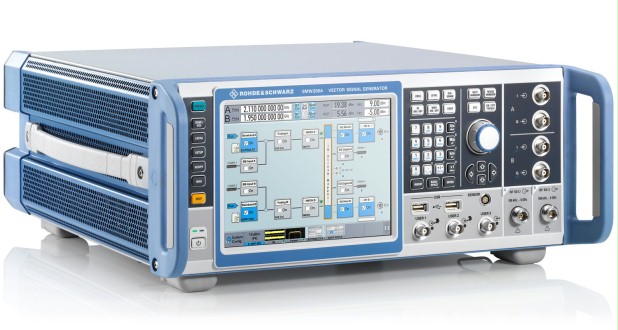

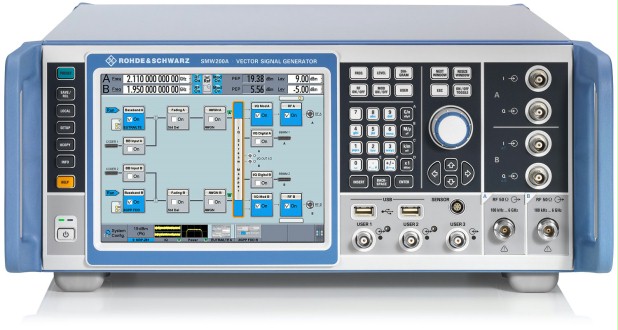

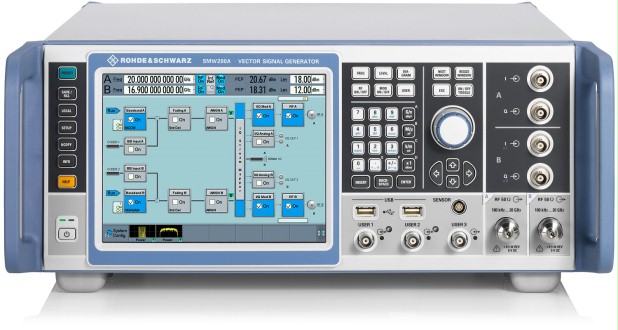

Векторный генератор сигналов Rohde&Schwarz SMW200A
Векторный генератор сигналов R&S SMW200A предназначен для самых требовательных приложений. Гибкая конфигурация, быстродействие и интуитивно понятное управление делают его превосходным инструментом для формирования сложных, высококачественных сигналов с цифровой модуляцией.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Диапазон частот от 100 кГц до 3 ГГц, 6 ГГц, 7,5 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц или 44 ГГц
- Дополнительный второй ВЧ-тракт с диапазоном от 100 кГц до 3 ГГц, 6 ГГц, 7,5 ГГц или 20 ГГц
- Опции для всех основных стандартов цифровой связи
- Дополнительный встроенный имитатор замираний с шириной полосы до 200 МГц
- Поддержка всех основных режимов MIMO, включая 3x3, 4x4, 8x4, 4x8 и 4x2x2
- Интуитивно понятное управление посредством сенсорного экрана с использованием блок-схемы в качестве ключевого элемента
Подойдет ли эта установка для моей технологии?Консультация эксперта
Генератор R&S SMW200A идеально подходит для формирования сигналов с цифровой модуляцией, которые требуются для разработки новых широкополосных систем связи, проверки базовых станций 4G и 5G или в аэрокосмическом и оборонном секторе.
Полоса частот I/Q-модуляции до 2 ГГц со встроенным генератором модулирующего сигнала удовлетворяет стандартам четвертого и пятого поколения (например, 5G, LTE-Advanced и IEEE 802.11ac/ad), ведь генератор R&S SMW200A разработан с расчетом на будущие требования. Его модульная масштабируемая архитектура позволяет модифицировать и оптимизировать генератор для конкретных приложений.
Возможно добавление второго ВЧ-тракта, а также до двух модулей модулирующих сигналов и до четырех модулей имитаторов замираний без потери качества сигнала. В результате с помощью генератора R&S SMW200A можно создавать сценарии сигналов, для которых ранее требовалось несколько приборов, либо которые вообще невозможно было сформировать. От режимов MIMO, включая 8x2, до объединения несущих в LTE-Advanced с замираниями — никогда еще не было прибора с такими потрясающими возможностями для генерации сигналов.

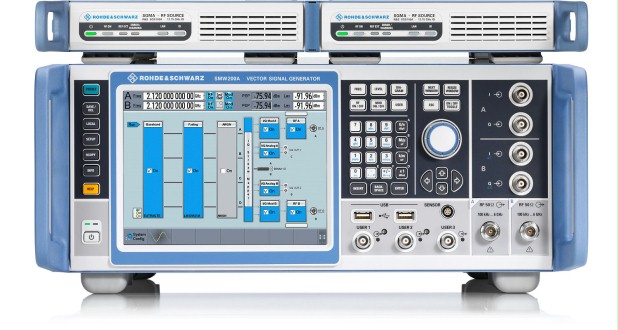

Если требуется более двух ВЧ-трактов, можно подключить дополнительные модули генерации сигналов R&S SGMA. Интуитивно понятный интерфейс сенсорного экрана позволяет полностью контролировать измерения, вне зависимости от их сложности, и обеспечивает быстрый доступ к требуемым результатам.
Технические характеристики
|
Частота |
||
|---|---|---|
|
Диапазон частот, ВЧ-тракт A |
R&S SMW-B1003 | от 100 кГц до 3 ГГц |
|
R&S SMW-B1006 |
от 100 кГц до 6 ГГц |
|
|
R&S SMW-B1007 |
от 100 кГц до 7,5 ГГц |
|
|
R&S SMW-B1012 |
от 100 кГц до 12,75 ГГц |
|
|
R&S SMW-B1020 |
от 100 кГц до 20 ГГц |
|
| R&S SMW-B1031 |
от 100 кГц до 31,8 ГГц |
|
|
R&S SMW-B1040/-B1040N |
от 100 кГц до 40 ГГц |
|
|
R&S SMW-B1044/-B1044N |
от 100 кГц до 44 ГГц |
|
|
Диапазон частот, ВЧ-тракт B (дополнительно, см. возможные конфигурации ВЧ-тракта в листе технических данных R&S®SMW200A) |
R&S SMW-B2003 |
от 100 кГц до 3 ГГц |
|
R&S SMW-B2006 |
от 100 кГц до 6 ГГц |
|
|
R&S SMW-B2007 |
от 100 кГц до 7,5 ГГц |
|
|
R&S SMW-B2020 |
от 100 кГц до 20 ГГц |
|
|
Уровень |
||
|
Гарантированный диапазон уровня сигнала |
3 МГц ≤ f < 20 ГГц |
от –120 дБмВт до +18 дБмВт (PEP) |
|
R&S SMW-B1031, R&S SMW-B1040/-B1040N |
от –120 дБмВт до +15/+18 дБмВт (PEP), в зависимости от ВЧ |
|
|
Спектральная чистота |
||
|
Гармонические составляющие |
уровень < 10 дБмВт, CW |
<–30 дБн |
|
R&S SMW-1020/-B1031/-B1040/-B1040N/-B2020, f >3,5 ГГц |
<–55 дБн |
|
|
Негармонические составляющие |
CW или векторная модуляция с полномасштабным входом по постоянному току, уровень > –10 дБмВт, отстройка от несущей > 10 кГц, 200 МГц < f ≤ 1500 МГц |
|
|
стандартно |
<–80 дБн |
|
|
с опцией R&S SMW-B711/-B721 |
<–90 дБн |
|
|
Однополосный фазовый шум |
CW, отстройка от несущей = 20 кГц, f = 1 ГГц |
|
|
стандартно |
< –134 дБн, –140 дБн (тип.) |
|
|
с опцией R&S SMW-B711/-B721 |
< –144 дБн, –150 дБн (тип.) |
|
|
CW, отстройка от несущей = 20 кГц, f = 10 ГГц |
||
|
стандартно |
< –114 дБн, –120 дБн |
|
|
с опцией R&S SMW-B711/-B721 |
< –124 дБн, –130 дБн |
|
|
Аналоговая модуляция |
||
|
Поддерживаемые режимы аналоговой модуляции |
АМ (дополнительно), ЧМ (дополнительно), φМ (дополнительно), импульсная (дополнительно) |
|
|
I/Q-модуляция |
||
|
Полоса ВЧ-модуляции |
с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена |
|
|
300 МГц ≤ f ≤ 2,5 ГГц |
±40 % от частоты несущей |
|
|
f > 2,5 ГГц |
±1 ГГц |
|
|
с внутренним стандартным модулирующим сигналом, функция “I/Q wideband” включена, f ≥ 250 МГц |
±80 МГц |
|
|
Неравномерность АЧХ модулятора в заданной полосе частот ВЧ-модуляции |
с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена |
< 1,0 дБ, < 0,4 дБ (изм.) |
|
Широкополосный генератор модулирующего сигнала |
Опция R&S SMW-B9, можно установить до двух генераторов модулирующего сигнала |
|
|
Полоса частот сигнала |
в зависимости от опций |
до 2 ГГц |
|
Объем памяти генератора сигналов произвольной формы |
в зависимости от опций |
до 2 млрд отсчетов |
|
Смещение частоты |
в зависимости от опций |
до величины от -1 ГГц до +1 ГГц |
|
Стандартный генератор модулирующих сигналов |
Опция R&S SMW-B10, можно установить до двух генераторов модулирующего сигнала |
|
|
Полоса частот сигнала |
в зависимости от опций |
до 160 МГц |
|
Объем памяти генератора сигналов произвольной формы |
в зависимости от опций |
до 1 млрд отсчетов |
|
Смещение частоты |
в зависимости от опций |
до величины от -80 МГц до +80 МГц |
|
Цифровые стандарты |
||
|
Поддерживаемые стандарты и системы модуляции |
5G New Radio, сотовый Интернет вещей (IoT), LTE (до версии 15), 3GPP FDD/HSPA/HSPA+, WLAN IEEE 802.11a/b/g/n/j/p/ac/ad/ax, OneWeb, DVB-S2/DVB-S2X, генерация сигналов OFDM, аддитивный белый гауссовский шум (AWGN) и другие |
|
|
Замирание и MIMO |
||
|
Имитатор замираний |
Опция R&S SMW-B14 или -B15, можно установить до четырех модулей замираний |
|
|
Полоса частот замирания |
макс. 200 МГц |
|
|
Каналы с замиранием |
в зависимости от опций |
макс. 32 |
|
Сценарии замирания MIMO |
в зависимости от опций |
2x2, 4x2, 2x4, 3x3, 4x4, 8x4, 4x8, 8x2, 2x8, 4x2x2 и т. д. |
|
Режимы замирания |
в зависимости от опций |
многолучевость, скользящая задержка, рождение-смерть, быстрая последовательность, двухканальная помеха, двухканальный источник помех |
|
Профили замирания |
в зависимости от опций |
Рэлей, Райс, чистый Доплер, Статический, Гауссовский и т. д. |
|
Имитация передачи данных |
||
|
Источники шума |
аддитивный белый гауссовский шум (AWGN), фазовый шум, отрежектированный шум, импульсный шум |
|
