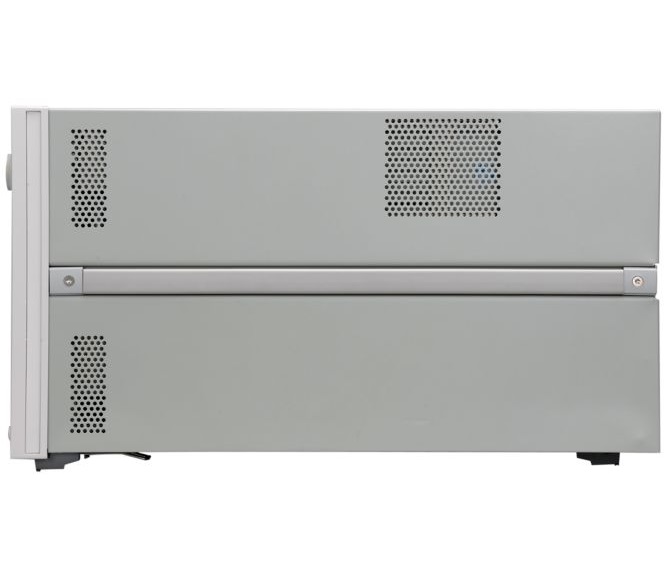

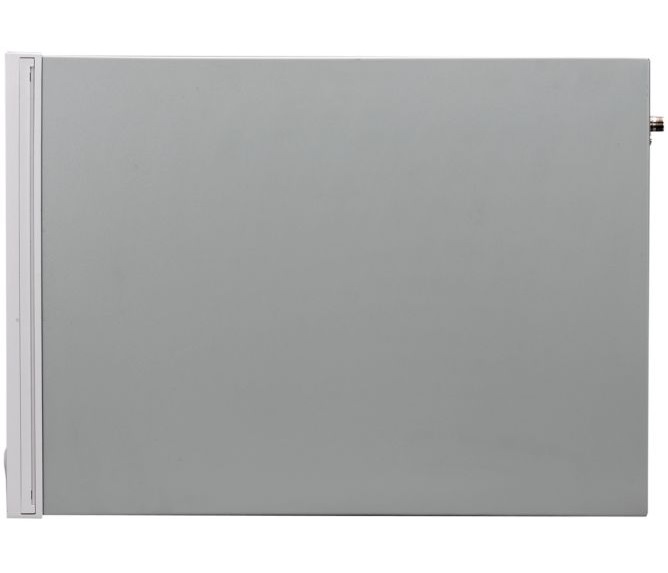

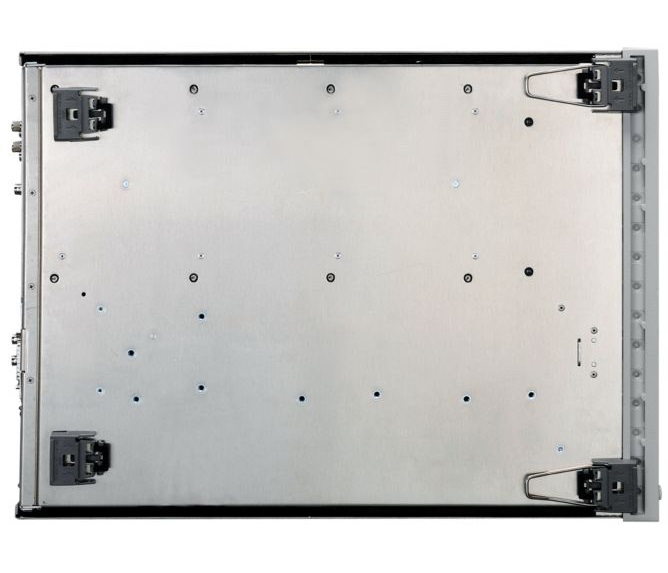

Анализатор/характериограф силовых устройств B1505A

Получить информационную брошюру

Параметрический анализатор Keysight B1505A является законченным решением для характеризации силовых устройств начиная от субпикоамперного уровня до 10 кВ и 1500 А. Возможности прибора позволяют проводить измерения параметров IGBT, а также устройств на основе GaN и SiC. В автоматическом режиме можно проводить измерения входной Ciss, выходной Coss и проходной емкости Crss с напряжением смещения до 3 кВ, измерения заряда затвора и другие важные характеристики. Поддерживается измерение электрических параметров устройства в диапазоне температура от -50 С до +250 С.

Производитель: KEYSIGHT Technologies

Страна-производитель: США

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Комплексное решение для характеризации устройств до 1 500 А и 10 кВ
Возможность проведения измерений при токе 500 мА и напряжении 1 200 В
Измерения сопротивления диапазоне мкОм
Высокоточное измерение токов субпикоамперного диапазона при высоких напряжениях
Измерение параметров устройства при температуре в диапазоне от -50 С до +250 С
Опция быстрого переключения высокого напряжения/высокого тока для характеризации эффекта коллапса тока устройства GaN
Возможность тестирования силовых устройств с количеством выводов до 6 шт.

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Дополнительные возможности:

Полностью автоматизированные измерения емкости (Ciss, Coss, Crss) с напряжением смещения до 3000

Импульсные измерения до 10 мкс

Возможность измерения заряда затвора как для дискретных IGBT/FET устройств, так и для устройств на пластине (до этапа корпусирования)

Опция быстрого переключения высокого напряжения/высокого тока для определения тока коллапса GaN структур

До 5 высоковольтных модулей источников/измерителей для обеспечения наибольшей функциональности

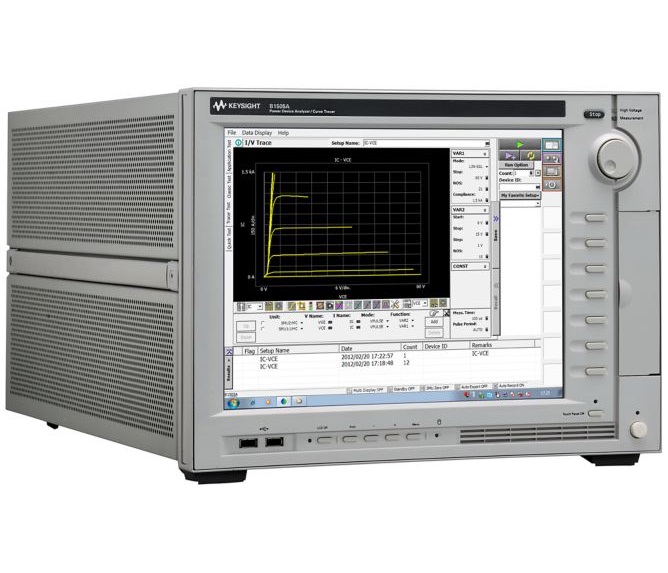

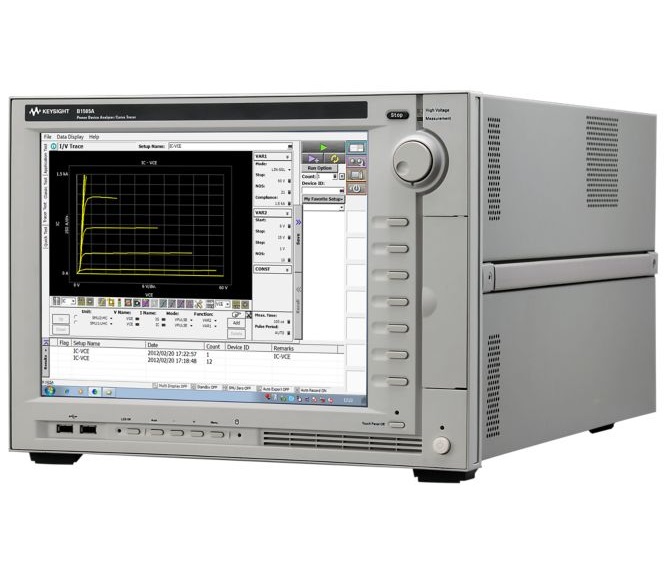

Режим характериографа для быстрой развертки ВАХ

Программное обеспечение EasyEXPERT для обработки данных и проведения анализа

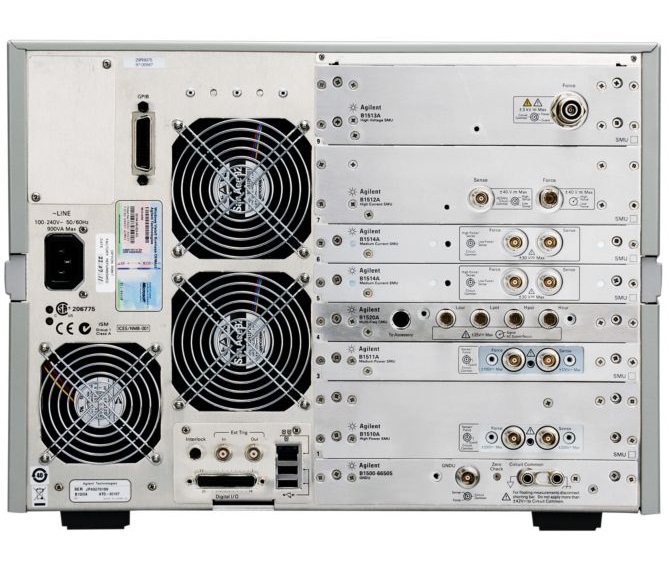

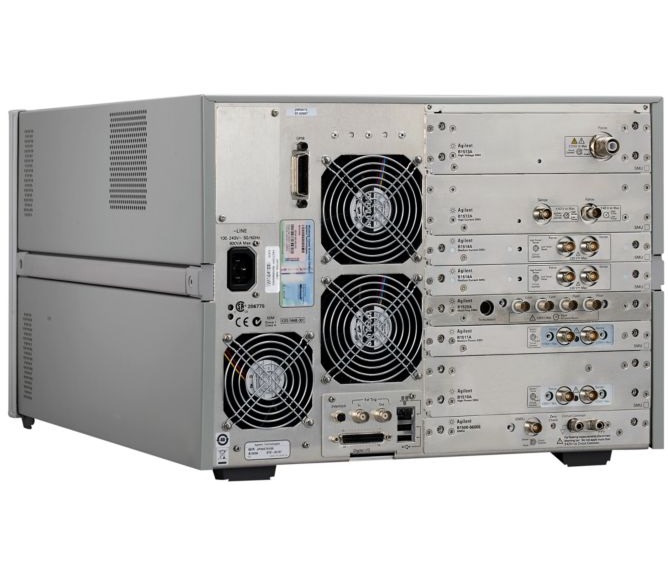

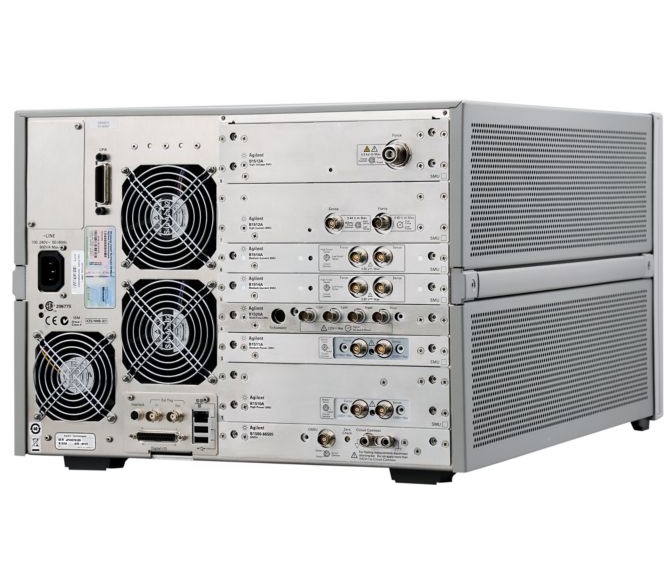

Руководство по выбору модулей

Название модуля	Перечень модулей для заказа	Количество занимаемых слотов	Максимальное количество	Основные характеристики
Источник-измеритель высокой мощности (HPSMU)	B1510A HPSMU	2	4	До 200 В, 1 A. 10 фA разрешение по току
Источник-измеритель средней мощности (MPSMU)	B1511B MPSMU	1	10	До 100 В, 100 мA, 10 фA разрешение по току
Источник-измеритель высокого тока (HCSMU)	B1512A HCSMU	2	2	20 A/20 В (в импульсе); 1 A/40 В (DC) *1
Источник-измеритель высокого напряжения (HVSMU)	B1513C HVSMU	2	5	1500 В/8 мA; 3000 В/4 мA; (в импульсе и DC)
Источник-измеритель среднего тока (MCSMU)	B1514A MCSMU	1	6	1 A/30 В (в импульсе); 100 мA/30 В (DC)
Многочастотный измеритель емкости (MFCMU)	B1520A MFCMU	1	1	1 кГц до 5 МГц. 0 до ±25 В, с помощью модуля MFCMU напряжение смещения 0 to ±3000 V
Модуль высокого напряжения и среднего тока (HVMCU)	M1266A HVSMU усилитель тока, B1513B HVSMU и два B1514A MCSMU/B1512A HCSMU	4-6	1	±1500 В / 2.5 A (в импульсе), ±2200 В/ 1.1 A (в импульсе)
Модуль ультравысокого тока (UHCU)	Оснастка для расширения диапазона тока N1265A и два B1514A MCSMU/B1512A HCSMU	2-4	1	1500 A/ 60 В (в импульсе), 22.5 кВт пиковая мощность, ±500 A / 60 В (в импульсе), 7.5 кВт пиковая мощность
Модуль ультравысокого напряжения (UHVU)	Оснастка для расширения диапазона напряжения N1268A и два B1514A MCSMU или комбинация B1512A HCSMU и B1514A MCSMU	2-3	1	10 кВ/10 мA (DC), 10 кВ/ 20 мA (в импульсе)
