Анализатор/характериограф силовых устройств B1506A

Получить информационную брошюру

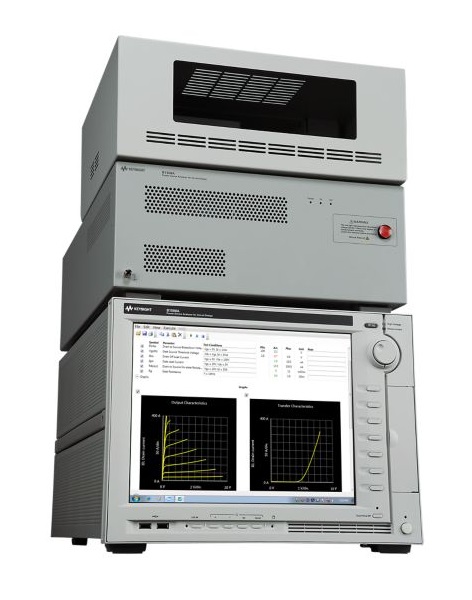

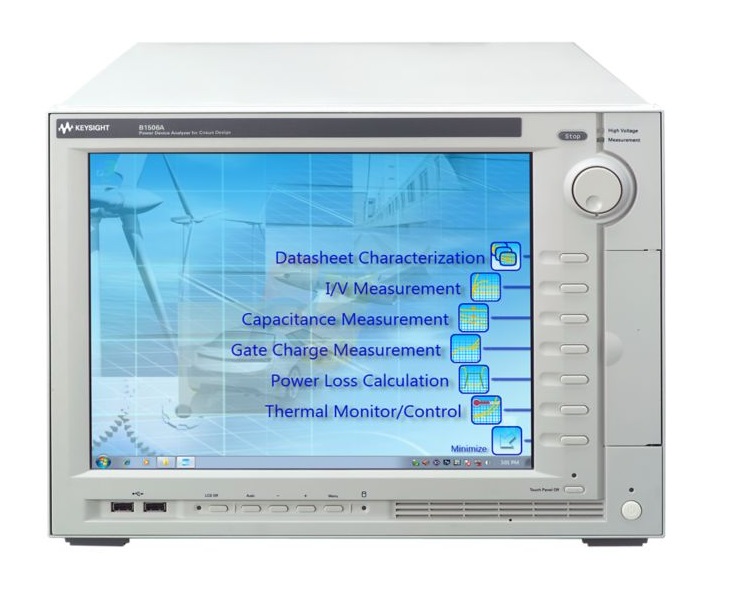

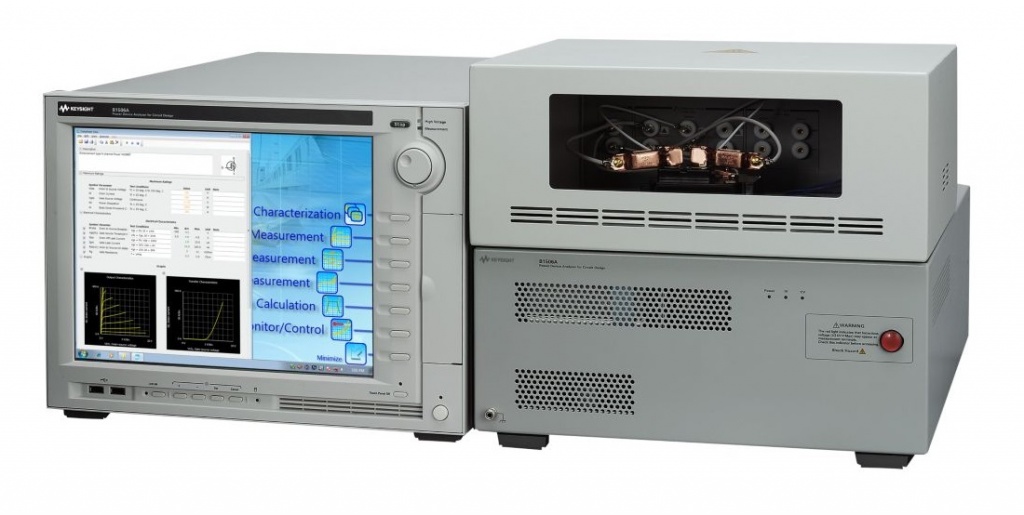

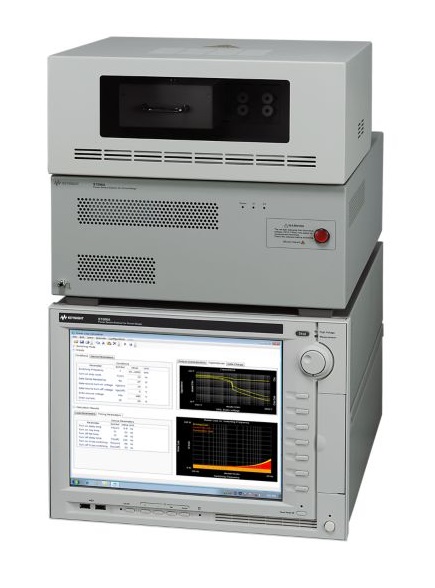

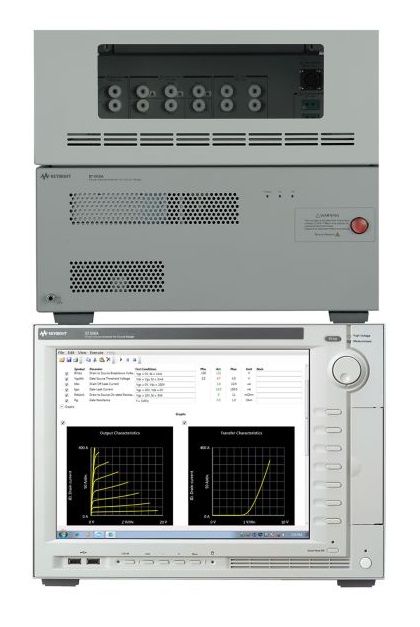

Параметрический анализатор/характериограф Keysight B1506A является законченным решением, которое позволяет провести измерения всех необходимых параметров устройства в широком диапазоне токов/напряжений: начиная от ВАХ, пробивного напряжения, сопротивления в открытом состоянии и заканчивая ёмкостными параметрами, зарядом затвора и потерями мощности.

B1506A позволяет определить контрафактное изделие в его реальных условия его эксплуатации за счет широкого диапазона напряжения и тока (до 3 кВ и 1500 А), широкого температурного диапазона измерения электрических параметров (от -50 °С до +250 °С), импульсных измерении и суб-нА разрешения при измерении тока. Встроенное программное обеспечение имеет интуитивно понятный графический интерфейс, что позволяет оператору сразу приступить к работе без прохождения формального обучения. Коммутационное устройство со специальной оснасткой для выводных компонентов обеспечивает полностью автоматические измерения: переключение между модулями большого тока и напряжения, а также между вольт-амперными (ВА) и вольт-фарадными (ВФ) измерениями.

Кроме того, специальная система подключения прибора исключаются ошибки оператора при коммутации. Анализатор B1506A поддерживает полную автоматизацию с системами нагрева/охлаждения. За счет расположения тестируемого устройства в непосредственной близости к анализатору исключаются паразитное влияние кабелей на результаты измерений.

Производитель: KEYSIGHT Technologies

Страна-производитель: США

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Широкий диапазон измерений до 1 500 А и 3 кВ
Измерение электрических параметров устройства в диапазоне температур от -50 °С до +250 °С
Автоматическое создание спецификации (Datasheet) на изделие по результатам измерений

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

B1506A имеет несколько готовых конфигураций для разных задач:

ВА конфигурация (включает ВА измерения):

B1506A-H20 20 A / 3 кВ

B1506A-H50 500 A / 3 кВ

B1506A-H70 1500 A / 3 кВ

Максимальная конфигурация (включает ВА, ВФ измерения и измерения заряда затвора):

B1506A-H21 20 A / 3 кВ

B1506A-H51 500 A / 3 кВ

B1506A-H71 1500 A / 3 кВ

Особенности конфигурации ВА

Полностью автоматизированные ВА измерения (сопротивление в открытом состоянии, напряжение пробоя, токи утечки, пороговое напряжение, напряжение насыщения и т.д.) как для корпусированных устройств, так и для устройств на пластине.

Минимальная длительность импульса до 10 мкс для предотвращения разогрева устройства и получения реальных параметров

Работа в режиме осциллографа (отображение сигналов от времени) для проведения точных измерений

Возможность расширения дополнительными модулями для измерения емкостных параметров и заряда затвора, расширение диапазона по току с 20 А до 500 А или 1500 А.

Особенности максимальной конфигурации

Все возможности конфигурации ВА

Измерение входной, выходной и проходной емкостей (Ciss, Coss, Crss, Cies, Coes, Cres) и сопротивления затвора при напряжении до 3 кВ для корпусированных устройств

Измерение заряда затвора для корпусированных устройств

Расчет потери мощности (потери проводимость, управления и переключения)
