Преобразователь миллиметрового диапазона Rohde&Schwarz SGU100A

Получить информационную брошюру

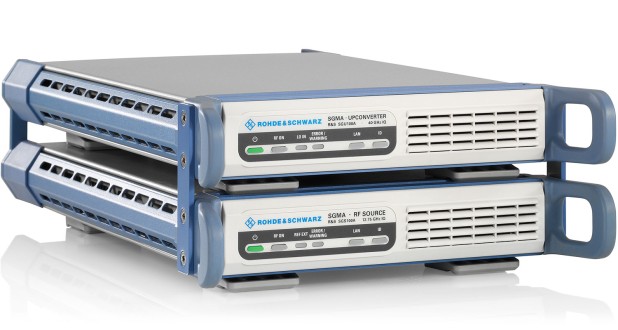

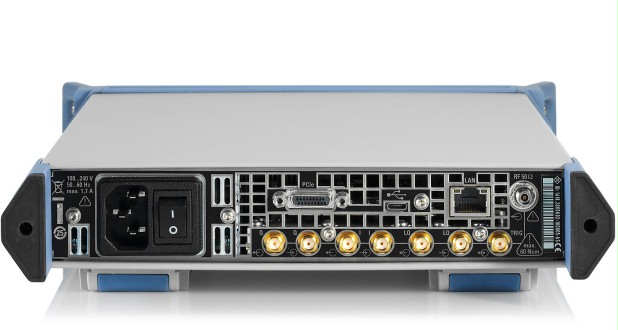

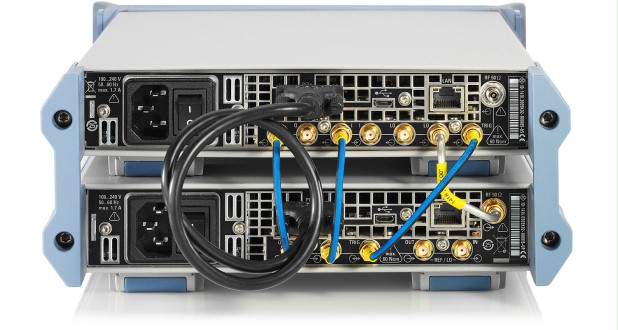

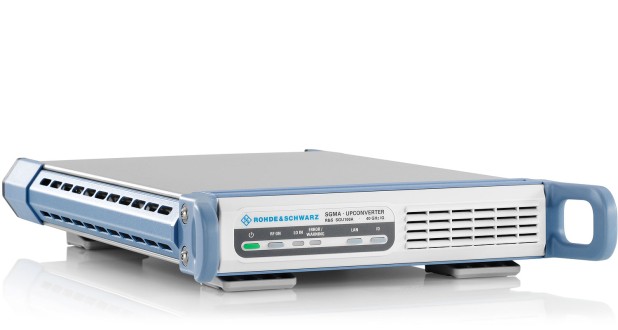

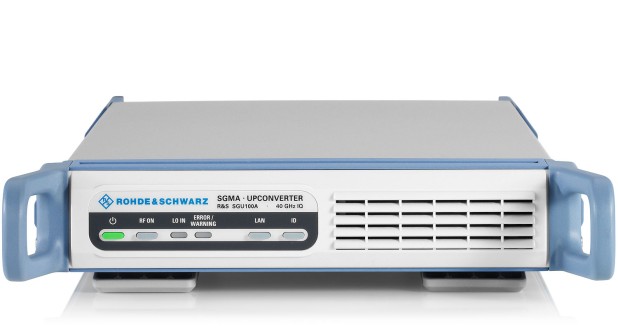

Повышающий преобразователь частоты R&S SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц. Объединенными генератором R&S SGS100A и преобразователем R&S SGU100A можно управлять как единым прибором и в режиме дистанционного управления, и в ручном режиме посредством ПО для ПК R&S SGMA-GUI. В объединенных приборах имеются те же соединения, что на самом генераторе R&S SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции. В этой установке задачи автоматически и прозрачно распределяются между двумя приборами. Поэтому у пользователя создается впечатление, что он управляет одним прибором, а не двумя.

Оснащенный преобразователем R&S SGU100A генератор R&S SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.
