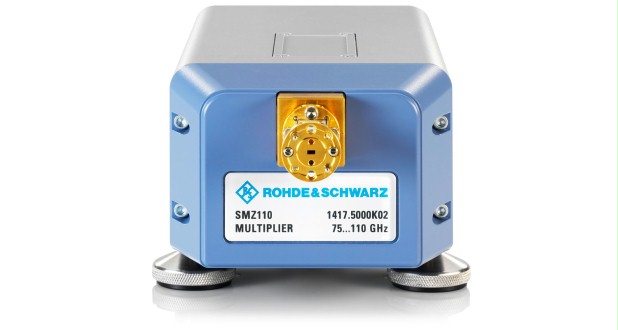

Умножитель частоты Rohde&Schwarz SMZ

Семейство удобных в эксплуатации умножителей частоты R&S SMZ с точными уровнями на выходе в диапазоне частот от 50 ГГц до 170 ГГц. Приборы можно использовать в различных сферах, например, в автомобилестроении для определяющих дальность радаров, в астрономии для современных телескопов и в радиолокационной интерферометрии для анализа поверхности земли

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Широкий диапазон частот
Широкий динамический диапазон
Удобство эксплуатации
Высокое качество сигнала

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Технические характеристики

Частота
Диапазон частот на входе	R&S SMZ75	от 8,33 ГГц до 12,5 ГГц
	R&S SMZ90	от 10 ГГц до 15 ГГц
	R&S SMZ110	от 12,5 ГГц до 18,4 ГГц
	R&S SMZ170	от 9,1 ГГц до 14,2 ГГц
Диапазон частот на выходе	R&S SMZ75	от 50 ГГц до 75 ГГц
	R&S SMZ90	от 60 ГГц до 90 ГГц
	R&S SMZ110	от 75 ГГц до 110 ГГц
	R&S SMZ170	от 110 ГГц до 170 ГГц
Уровень
Уровень на входе	R&S SMZ75, R&S SMZ90, R&S SMZ110, R&S SMZ170	от +6,7 дБмВт до +7,3 дБмВт
Уровень на выходе	R&S SMZ75, R&S SMZ90, R&S SMZ110	+5 дБмВт (тип.)
	с механически управляемым аттенюатором	+4 дБмВт (тип.)
	с электронным аттенюатором	+1 дБмВт (тип.)
	R&S SMZ170	+8 дБмВт (тип.)
Минимальный уровень на выходе	Опция R&S SMZ-B75M, R&S SMZ-B90M, R&S SMZ-B110M (аттенюатор с механическим управлением)	<–25 дБмВт
	Опция R&S SMZ-B75E, R&S SMZ-B90E, R&S SMZ-B110E (аттенюатор с электронным управлением)	<–15 дБмВт
Особая чистота
Гармонические составляющие, субгармонические составляющие, внутриполосные паразитные сигналы	R&S SMZ75	<–20 дБн (тип.)
	R&S SMZ90	<–20 дБн (тип.)
	R&S SMZ110	<–20 дБн (тип.)
	R&S SMZ170	<–20 дБн (тип.)
Разъемы
Вход	R&S SMZ75, R&S SMZ90, R&S SMZ110, R&S SMZ170	Гнездо типа K (50 Ом)
Выход	R&S SMZ75	Волновод WR15
	R&S SMZ90	Волновод WR12
	R&S SMZ110	Волновод WR10
	R&S SMZ170	Волновод WR6.5
Напряжение питания	питание (от 100 В до 240 В ± 10 %)	+9 В ± 540 мВ
Габаритные размеры	Ш × В × Г	114 × 78 × 278 мм
Масса	макс. (включая умножитель частоты, аттенюатор и источник питания)	1,9 кг
