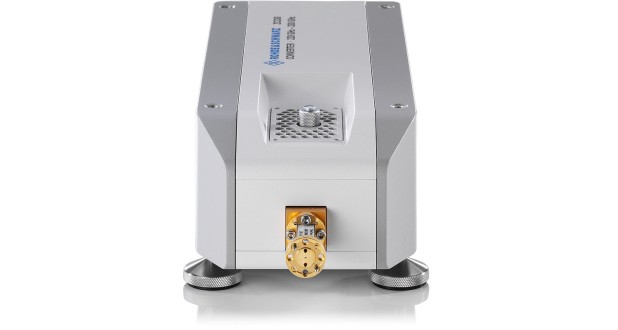

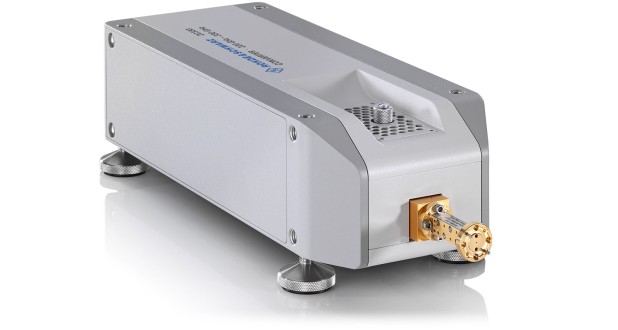

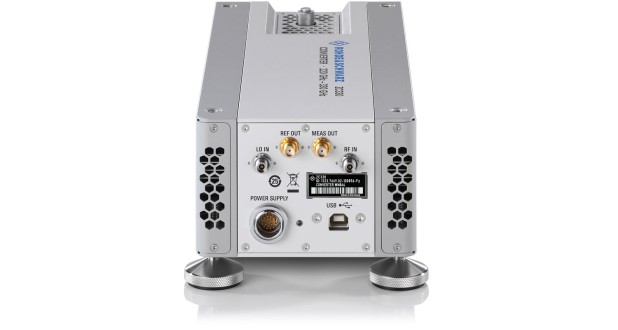

Преобразователь миллиметрового диапазона Rohde&Schwarz ZCxxx
Преобразователь миллиметрового диапазона позволяет проводить измерения в частотном диапазоне от 50 ГГц до 1100 ГГц (WR15, WR12, WM-2540, WM-2032, WM-1651, WM-1295, WM-864, WM-570, WM-380 и WM-250). Они обладают широким динамическим диапазоном, большой выходной мощностью, а также удобны в использовании и обеспечивают высокостабильные измерения.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Переменная выходная мощность
- Автоматическая настройка параметров
- Удобство эксплуатации
- Высокая стабильность измерений
Подойдет ли эта установка для моей технологии?Консультация эксперта
Ключевые характеристики
- Широкий диапазон частот
- 50 ГГц до 75 ГГц (R&S ZC75)
- 60–90 ГГц (R&S ZC90)
- 60–90 ГГц (R&S ZC90E)
- 75–110 ГГц (R&S ZC110)
- 90–140 ГГц (R&S ZC140)
- 110–170 ГГц (R&S ZC170)
- 140–220 ГГц (R&S ZC220)
- 220–330 ГГц (R&S ZC330)
- 330–500 ГГц (R&S ZC500)
- 500–750 ГГц (R&S ZC750)
- 750 ГГц до 1100 ГГц (R&S ZC1100)
- Совместимы с R&S ZNA26, R&S ZNA43, R&S ZVA24, R&S ZVA40, R&S ZVA50, R&S ZVA67 или R&S ZVT20 (R&S ZVT20 не совместим с R&S ZC140, R&S ZC500 и R&S ZC750).
- R&S ZC750 — только с R&S ZNA26, R&S ZNA43, R&S ZVA24 1145.1110.28, R&S ZVA40 1145.1110.48 и R&S ZVA67.
- R&S ZC90E — не с R&S ZNA26 или R&S ZNA43.
- Высокая выходная мощность
- тип. +12 дБмВт (R&S ZC75)
- тип. +10 дБмВт (R&S ZC90)
- тип. +6 дБмВт (R&S ZC90E)
- тип. +15 дБмВт (R&S ZC110)
- тип. от +7 дБмВт до +9 дБмВт (R&S ZC140)
- тип. +9 дБмВт (R&S ZC170)
- тип. +1 дБмВт (R&S ZC220)
- тип. –7 дБмВт (R&S ZC330)
- тип. –11 дБмВт (R&S ZC500)
- тип. -18 дБмВт (R&S ZC750)
- тип. -25 дБмВт (R&S ZC1100)
- Широкий динамический диапазон
- тип. 110 дБ (R&S ZC75)
- тип. 120 дБ (R&S ZC90)
- тип. 118 дБ (R&S ZC90E)
- тип. 120 дБ (R&S ZC110)
- тип. 120 дБ (R&S ZC140)
- тип. 105 дБ (R&S ZC170)
- тип. 115 дБ (R&S ZC220)
- тип. 115 дБ (R&S ZC330)
- тип. 100 дБ (R&S ZC500)
- тип. 90 дБ (R&S ZC750)
- тип. 75 дБ (R&S ZC1100)
Особенности и преимущества:
Максимальная эффективность и простота эксплуатации
- Переменная выходная мощность
- Автоматическая настройка параметров
- Удобная обработка
- Многопортовые измерения
- Импульсные измерения
- Векторная коррекция ошибок
Универсальное определение характеристик усилителя и простая конфигурация
- Определение характеристик устройств на полупроводниковых пластинах
- Широкий диапазон развертки по мощности
- Возможные конфигурации с R&S ZNA, R&S ZVA или R&S ZVT
Технические характеристики
|
R&S ZCxxx преобразователь миллиметрового диапазона |
||
|---|---|---|
|
Частотный диапазон |
R&S ZC75 |
50 ГГц до 75 ГГц |
|
R&S ZC90 |
60 ГГц до 90 ГГц |
|
|
R&S ZC90E |
60 ГГц до 90 ГГц |
|
|
R&S ZC110 |
75 ГГц до 110 ГГц |
|
|
R&S ZC140 |
90 ГГц до 140 ГГц |
|
|
R&S ZC170 |
110 ГГц до 170 ГГц |
|
|
R&S ZC220 |
140 ГГц до 220 ГГц |
|
|
R&S ZC330 |
220 ГГц до 330 ГГц |
|
|
R&S ZC500 |
330 ГГц до 500 ГГц |
|
|
R&S ZC750 |
500 ГГц до 750 ГГц |
|
|
R&S ZC1100 |
750 ГГц до 1100 ГГц |
|
|
Тип волновода |
R&S ZC75 |
WR15 |
|
R&S ZC90 |
WR12 |
|
|
R&S ZC90E |
WR12 |
|
|
R&S ZC110 |
WM-2540 |
|
|
R&S ZC140 |
WM-2032 |
|
|
R&S ZC170 |
WM-1651 |
|
|
R&S ZC220 |
WM-1295 |
|
|
R&S ZC330 |
WM-864 |
|
|
R&S ZC500 |
WM-570 |
|
|
R&S ZC750 |
WM-380 |
|
|
R&S ZC1100 |
WM-250 |
|
|
Выходная мощность при +7 дБм входной мощности от R&S ZNA / R&S ZVA / R&S ZVT |
R&S ZC75 |
> +10 дБм (*), тип. +12 дБм |
|
R&S ZC90 |
> +7 дБм (*), тип. +10 дБм |
|
|
R&S ZC90E |
> +2 дБм (*), тип. +6 дБм |
|
|
R&S ZC110 |
> +12 дБм (*), тип. +15 дБм |
|
|
R&S ZC140 |
> +5 дБм до +7 дБм (*), тип. +7 дБм до +9 дБм |
|
|
R&S ZC170 |
> +5 дБм (*), тип. +9 дБм |
|
|
R&S ZC220 |
> –2 дБм (*), тип. до +1 дБм |
|
|
R&S ZC330 |
> –10 дБм (*), тип. до -7 дБм |
|
|
R&S ZC500 |
> –15 дБм (*), тип. –11 дБм |
|
|
R&S ZC750 |
> –30 дБм (*), тип. –18 дБм |
|
|
R&S ZC1100 |
> –30 дБм (*), тип. –25 дБм |
|
|
Ослабление выходной мощности |
Ручная регулировка (за исключением R&S ZC90, R&S ZC110) |
0 дБ до 40 дБ |
|
Электронная регулировка (R&S ZC90E) |
0 дБ до 25 дБ |
|
|
Динамический диапазон |
R&S ZC75 |
> 100 дБ, тип. 110 дБ |
|
R&S ZC90 |
> 110 дБ, тип. 120 дБ |
|
|
R&S ZC90E |
> 105 дБ, тип. 118 дБ |
|
|
R&S ZC110 |
> 110 дБ, тип. 120 дБ |
|
|
R&S ZC140 |
> 105 дБ, тип. 120 дБ |
|
|
R&S ZC170 |
> 90 дБ, тип. 105 дБ |
|
|
R&S ZC220 |
> 100 дБ, тип. 115 дБ |
|
|
R&S ZC330 |
> 100 дБ, тип. 115 дБ |
|
|
R&S ZC500 |
> 85 дБ, тип. 100 дБ |
|
|
R&S ZC750 |
> 80 дБ, тип. 90 дБ |
|
|
R&S ZC1100 |
> 60 дБ, тип. 75 дБ |
|
* - не отслеживаемые параметры
